제품 소개송풍기가 고압에 의하여 뿌리박습니다

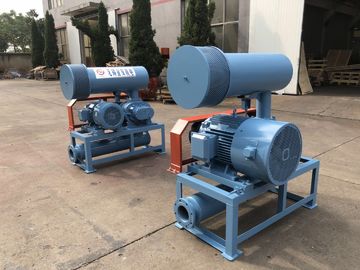

DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기

DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기

  • DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
  • DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
  • DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
  • DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
  • DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기
제품 상세 정보:
원래 장소: 중국
브랜드 이름: BC
인증: ISO9001/ISO14001
모델 번호: BC9020
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: USD 7500-9960 / SET
포장 세부 사항: 수출 표준 나무로 되는 케이스
배달 시간: 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다
지불 조건: L / C, T / T
공급 능력: 한달에 50 세트
접촉
상세 제품 설명
타입: 긍정적인 진지변환, 뿌리는 운반을 타자를 치고, 바람쐽니다 공기 수용량: 26.99-81.37m3/min
출력 차별 압력: 10-80kpa 원동력: 15-90KW
출력 구멍: DN250 (10") 냉각 형태: 공기
애플리케이션 :: 물 처리, 시멘트, 관 개간, 발전소, 등을 신청되는 통기 통풍, 영향을 주, 압축 공기를 넣은 운반. 주요 물자: 무쇠
하이 라이트:

고압 뿌리 스타일 송풍기

,

3 로브 뿌리 스타일 송풍기

,

고압 3 로브 뿌리 송풍기



DN250 3개 로브 뿌리 송풍기, 15-132KW, 80KPA 공기 냉각 회전 송풍기



BC 송풍기는 전체 단열 효율과 체적 효율을 개선하고 멋진 공기를 제공합니다.

용량 대 압력 특성.



모델

BC9020

공기 용량

26.99-81.37m/분

토출 차압

10-80KPA

회전 속도

700-1500rpm

모터 유형

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터도 사용 가능

모터 브랜드

표준: Siemens Beide 또는 Wannan 모터

당신의 선택권을 위한 지멘스와 ABB 모터

설치 유형

표준: 수평형.

당신의 선택권에 유효한 수직 유형

색상 맞춤형, RAL6011 표준

모터가 없는 송풍기의 NW

1310kg

포장 크기

2.62*1.78*2.45m(길이*너비*높이)





특징:

1.BC 3 로브 송풍기는 80kpa 상승 압력 내에서 냉각수를 사용할 필요가 없습니다.

2. 헬리컬 기어를 채택하여 훨씬 더 안정적인 이송이 가능합니다.

3. 로터의 특수 프로파일을 채택하여 로터 사이의 간격을 일정하게 유지할 수 있으며,

효율성을 더욱 높여줍니다.

4. 로터의 정밀도는 정밀 NC 기계에서 대량 생산에 의해 완전히 제어됩니다. 또한,

로터는 제조 단계에서 동적으로 균형을 이루기 때문에 진동이 거의 없습니다.

이미.

5. 헬리컬 타이밍 기어를 채택하여 사용 수명을 연장할 뿐만 아니라 소음을 줄였습니다.



매개변수 시트

모델 포트 직경
(MM)
속도 입구 용량(m3/min) 및 샤프트 동력(KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
rpm m3/분 KW m3/분 KW m3/분 KW m3/분 KW
BC9020 250(10") 700 35.04 12.11 32.72 18.99 30.93 25.36 29.48 29.05
850 43.73 14.71 41.41 23.06 39.61 30.80 38.17 35.28
1000 52.41 17.30 50.10 27.12 48.30 36.23 46.85 41.50
1150 61.10 19.90 58.78 31.19 56.99 41.67 55.54 47.73
1250 66.89 21.63 64.58 33.90 62.78 45.29 61.33 51.88
1400 75.58 24.22 73.26 37.97 71.47 50.73 70.02 58.10
1500 81.37 25.95 79.05 40.69 77.26 54.35 75.81 62.25



모델 포트 직경
(MM)
속도 입구 용량(m3/min) 및 샤프트 동력(KW)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/분 KW m3/분 KW m3/분 KW m3/분 KW
BC9020 250(10") 700 28.15 35.91 26.99 42.76
850 36.83 43.60 35.68 51.93
1000 45.52 51.30 44.36 61.09 43.26 70.89 42.28 80.68
1150 54.21 58.99 53.05 70.26 51.95 81.52 50.97 92.79
1250 60.00 64.12 58.84 76.37 57.74 88.61 56.76 100.86
1400 68.69 71.81 67.53 85.53 66.43 99.24 65.44 112.96
1500 74.48 76.94 73.32 91.64 72.22 106.33 71.24 121.03





송풍기 본체의 구조


DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기 0





아니요.

부품 이름

수량



아니요.

부품 이름

수량



아니요.

부품 이름

수량

1

기초

2



9

왼쪽 끝 덮개

1



17

오일 탱크

1

2

육각 볼트

4



10

라운드 핀

4



18

기어

2

방진 씰

1



11

포장

1



19

열쇠

2

4

드라이브 임펠러

1



12

오일 씰

4



20

액시얼 슬리브

2

5

베어링

2



13

오른쪽 끝 덮개

1



21

베어링

2

6

구동 임펠러

2



14

볼트

16



22

베어링 플레이트

2

7

더스트 컵

1



15

격한 운동

1



23

조절 가능한 패드

몇몇의

8

그리스 니플

2



16

볼트

8



24

마그네틱 너트

1





송풍기 패키지 조립도



DN250 15-132KW 80KPA 공기 냉각 회전하는 뿌리 작풍 송풍기 1





범위의 표준 공급



1. 베어 샤프트 송풍기

2. 감압 밸브

3. 웨이퍼 체크 밸브(슬림형)

4. 흡입구 소음기(에어 필터 포함)

5. 콘센트 소음기

6. 공용 베이스(벨트 커버 포함)

7. 고무 유연한 조인트 및 충격 패드

8. 모터 풀리

9. 압력계

10. V벨트

11. 볼트 및 너트 및 기타 연결 부품

12. 전동기
