송풍기의 각종 종류의 직업적인 제조자
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK7018 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 달 당 100 세트 |
| 이름: | 3 엽 뿌리 붓기 | 공기 용량: | 18.98-50.47m3/분 |
|---|---|---|---|
| 방출 차등 압력: | 10-50KPA | 모터 전력: | 11-55kw |
| 방전 구멍: | DN200(8인치) | 적용:: | 폭기, 역세, 공압 이송, 수처리, 시멘트 공장, 인쇄 공장 등에 적용됩니다. |
| 주재료: | 금속 | 기술의 유래: | 미국 |
| 연결자:: | 벨트와 도르래 | 송풍기 RPM: | 700-1500 |
| Voltage&Frequency: | 380V/400V/415V/440V&50Hz60Hz | 패키지: | 목재 케이스 및 방습 플라스틱 필름 수출 |
| 하이 라이트: | 3개의 로브 뿌리 송풍기,10 kpa 트리 로브 송풍기,1500rpm 트리 로브 송풍기 |
||

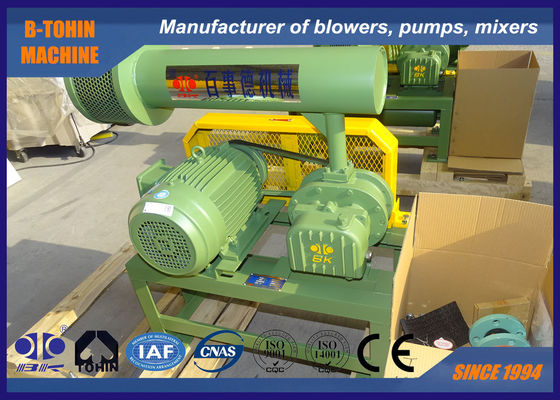

긍정적 세 엽 뿌리 블로어, 압력 10-50KPA, 회전 속도 700-1500rpm
석유화학 산업, 건축물, 전기, 금속, 화학 비료, 광산, 항만, 섬유, 식품, 종이 제조, 수산 및 폐수 처리 및 기타 분야에서 사용됩니다.주로 공기를 운반하는 데 사용됩니다.가스 및 수소 가스, 아세틸렌, 이산화탄소, 연화성, 폭발성 및 부식성 가스 응용을위한, 우리의 다른 모델 바이오 가스 블로어 YU-EG 시리즈를 참조하십시오.
사양:
|
모델 |
BK7018 |
|
공기 용량 |
180.98-50.47m3/분 |
|
배열차압 |
10-50KPA |
|
회전속도 |
700~1500회속 |
|
모터 타입 |
11KW-55KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
564kg |
|
패키지 크기 대략 |
1.8*1.3*2.2 (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3- 펄러의 통합 구조, 공기 흐름 전송에 더 안정적
4• 류로 고무로 만든 수입유 밀폐를 채택합니다.
5작은 진동과 경제적인 에너지 소비
파라미터 시트
| 모델 | 포트 다이아 (MM) | 속도 | 입구 공기 흐름 (m3/min) 및 샤프트 전력 (KW) | |||||||||
| 0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | 5000mmH2오 | ||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7018 | 200 (8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
| 850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
| 1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
| 1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
| 1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
| 1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
| 1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 | ||
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
드라이브 끝 베어링 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
기어 끝 베어링 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 덮개 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
장착 볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2. 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 방출 소음 억제기
6펌프와 모터 베이스 (벨트 커버)
7. 고무 유연 관절 및 충격 흡수
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
선택용 부품
벨트, 필터 스펀지, 밀봉, 베어링
