원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK6015 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
지불 조건: | L/C, T/T |
공급 능력: | 달 당 100 세트 |
Name: | Three lobe Roots Blower | Type: | Positive Displacement, Roots Type, air conveying |
---|---|---|---|
Air capacity: | 14.23-37.95m3/min | Discharge differential pressure: | 10-50KPA |
Motor power: | 7.5-45KW | Discharge bore: | DN150 (6”) |
Cooling type: | Air | Application:: | Aeration, backwashing, pneumatic conveying, applied for water treatment, cement, pipe clearing, power plant, etc. |
Main materials: | Cast iron | Origin of technology: | USA |
Outlet size: | DN150(6") | Blower RPM: | 850-1800 |
Voltage&Frequency: | 380V/400V415V/440V&50Hz/60Hz | Colour: | Customized colour |
하이 라이트: | low noise roots blower,roots three lobe blower,50KPA three lobe rotary blower |

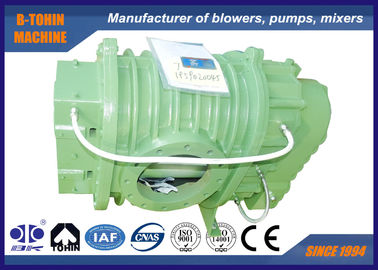

에어레이션 반류 세 엽 이동 뿌리 블로어
시멘트 / 물 처리 소음 적
에어레이션 탱크 3 로브 루트 블로어, 벨트 드라이브 PD 공기 블로어, 10-50KPA
B-TOHIN 루트 블로어는 친환경 기술 및 환경 보호 장비의 연구 및 개발, 제조 및 마케팅에 중점을 둔 현대 루트 블로어 브랜드입니다.BK 블로어는 물 처리 공기에서 널리 사용되었습니다.
사양:
모델 |
BK6015 |
공기 용량 |
14.23-37.95m3/분 |
배열차압 |
10-50KPA |
회전속도 |
850~1800회속 |
모터 타입 |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
색상 | 맞춤형, RAL6011 표준 |
엔진이 없는 바람을 불어넣는 기기의 NW |
380kg |
패키지 크기 대략 |
1.8*1.2*2m (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3롤러의 통합 구조로 안정적인 회전
4더 나은 마모 저항과 고온 저항을 가진 플루오로 고무로 만든 수입 오일 밀을 채택하십시오.
5낮은 소음, 작은 진동 및 경제적인 에너지 소비.
파라미터 시트
모델 | 포트 다이아 (MM) | 속도 | 입구 공기 흐름 (m3/min) 및 샤프트 전력 (KW) | |||||||||
0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | 5000mmH2오 | ||||||||
0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | ||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6015 | 150 (6") | 850 | 16.66 | 4.61 | 15.65 | 8.08 | 14.89 | 11.00 | 14.23 | 13.94 | ||
1000 | 20.02 | 5.43 | 19.01 | 9.50 | 18.25 | 12.94 | 17.60 | 16.40 | 17.04 | 20.39 | ||
1150 | 23.38 | 6.24 | 22.37 | 10.93 | 21.61 | 14.88 | 20.96 | 18.86 | 20.40 | 23.45 | ||
1250 | 25.62 | 6.78 | 24.61 | 11.88 | 23.85 | 16.18 | 23.20 | 20.50 | 22.64 | 25.49 | ||
1400 | 28.99 | 7.60 | 27.98 | 13.30 | 27.21 | 18.12 | 26.56 | 22.96 | 26.00 | 28.55 | ||
1500 | 31.23 | 8.14 | 30.22 | 14.25 | 29.46 | 19.41 | 28.81 | 24.60 | 28.25 | 30.59 | ||
1650 | 34.59 | 8.96 | 33.58 | 15.68 | 32.82 | 21.35 | 32.17 | 27.05 | 31.61 | 33.65 | ||
1800 | 37.95 | 9.77 | 36.94 | 17.10 | 36.18 | 23.29 | 35.53 | 29.51 | 34.97 | 36.71 |
블로어 주체 구조
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
5 |
류류 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
류류 |
2 |
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
7 |
먼지 컵 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |

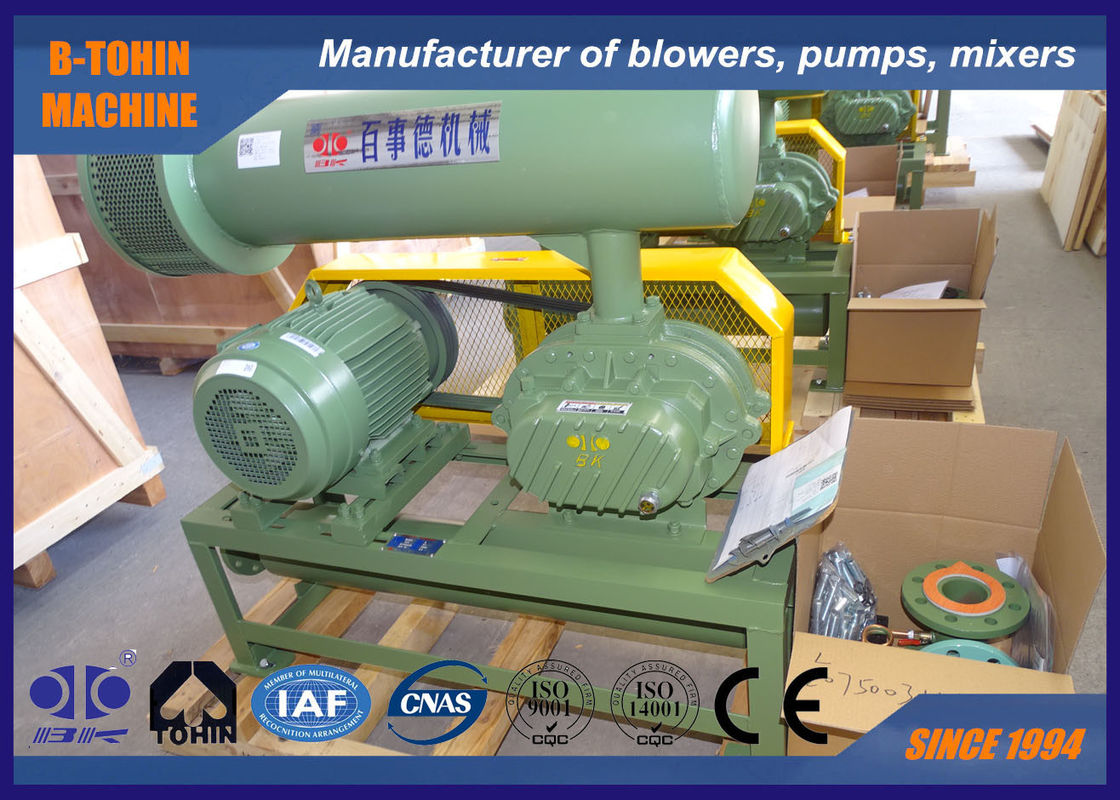

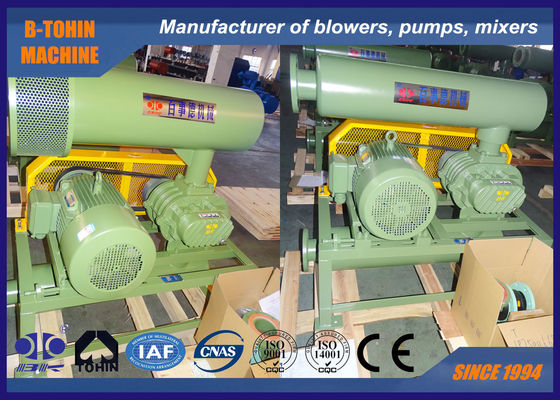

블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2압력 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 출구 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
