원래 장소: | 중국 |
브랜드 이름: | B-TOHIN |
인증: | ISO9001 / ISO14001 |
모델 번호: | BKW9020S |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | USD 10600- USD16600 |
포장 세부 사항: | 수출 나무로 되는 케이스 |
배달 시간: | 50 일 일 |
지불 조건: | L/C (신용장), 전신환 |
공급 능력: | 달 당 30 세트 |
이름: | BKW9020S | 압력: | 60-100KPA |
---|---|---|---|
공기 흐름: | 40.72m3/min-73.32m3/min | 패키지: | 나무 상자 |
원동력: | 75kw-160kw | 냉각 형태: | 물 15 l / 분 |
하이 라이트: | 세 엽 작은 뿌리 송풍기,dn200 세 엽 뿌리 송풍기,100kpa 세 엽 뿌리 송풍기 |

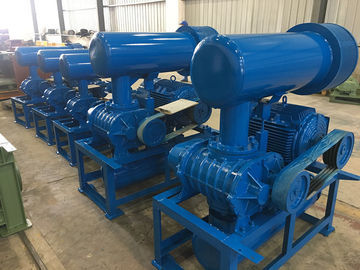

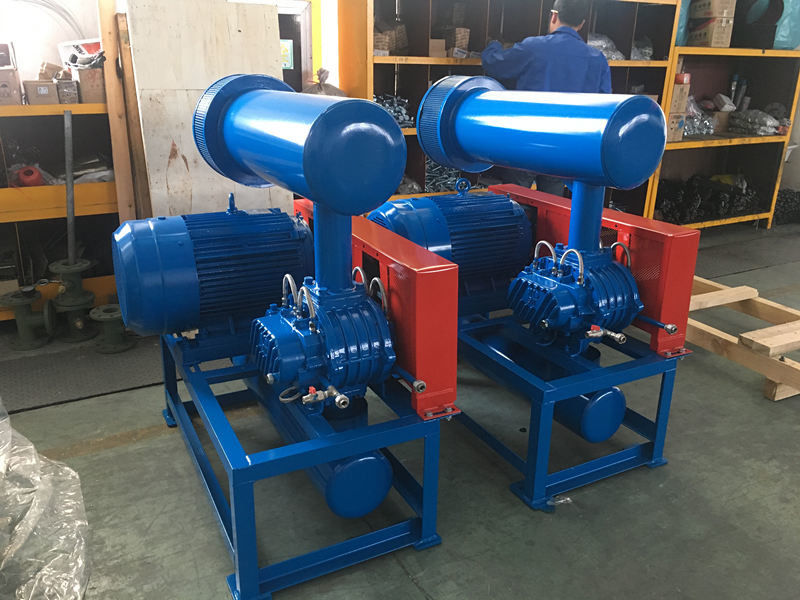

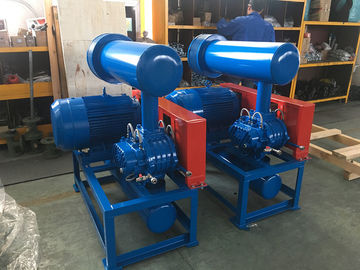

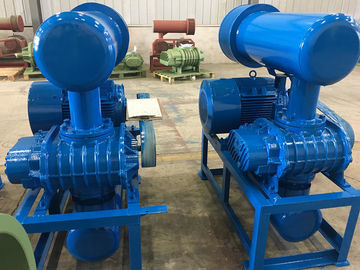

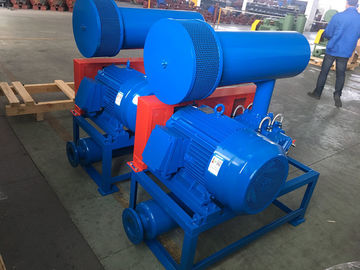

BKW9020S에 대하여
BKW9020S 루츠 블로워는 BK9020으로부터 대부분의 구성 요소를 상속받습니다, 그것이 베어링 커버에서 물 냉각을 채택하며, 그것이 일할 때 태도의 온도를 감소시키고 수명을 연장할 수 있습니다, 그것이 구멍 내경이 DN200이라는 것 이며, 그것이 더 큰 시멘트 공장과 전력 식물 이용에 적합한 능력을 발생시킬 수 있습니다.
상술 :
모델 | BKW9020S |
공기 용량 | 40.72m3/min-73.32m3/min |
방출 차등 압력 | 60-100KPA |
회전 속도 | 1000rpm-1500rpm |
전동기형 | 75KW-280KW 380/400/415/440V, 3PHASES, 50/60HZ |
자동차 브랜드 | 표준 : 지멘스 베이드 또는 완난 모터 지멘스와 ABB는 당신의 선택을 위해 자동차로 나릅니다 |
설치 형태 | 표준 : 수평식. 당신의 옵션을 위해 가능한 수직형 |
모터 없는 송풍기의 북서 | 1310 킬로그램 |
대략적인 포장 크기. | 2.62*1.78*2.60m (length*width*height) |
특징 | 1. 원활한 운영을 위한 헬리컬 형태 타이밍 기어 2. 설치의 유연성인 계약은 더 사용자들에게 선택을 줍니다. 3. 더 안정적이고 매끄러운 작동을 위한 추진하는 것과 샤프트의 일체형 구조 4. 큰 마모 방지와 고온 방치 특성과 플루오릭 충돌로부터 만들어진 수입된 오일 실을 채택하세요. 5. 저소음, 낮은 진동과 에너지 소비. |
매개 변수
모델 | 공항 Dia (MM) | 속도 | 유입구 공기 흐름 (m3/min)and 샤프트 power(KW)(m3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 냉각 물 |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
송풍기 부에 대한 기술 :
케이스 | 주철 HT200으로 만들어집니다 한때고 정밀도로 CNC 센터에 의해 기계화되는 효율성 향상을 위해 채택된 ENDLESS 구조 |
회전자 (샤프트와 추진하는 것) | 주철 QT500으로 만들어집니다 추진하는 것과 샤프트는 일체형 부품 역에 캐스팅됩니다. 고 정밀도를 달성하기 위해 기계화하기 위한 채택하 NC 플래너 |
기어 끝 베어링 | GCr15로 만들어집니다 축상의 부하를 지원할 수 있는 NSK 브랜드, 이중 열 앵귤러 콘택트 볼 베어링 |
드라이브 끝 베어링 | GCr15로 만들어집니다 NSK 브랜드, 원통형 롤러 베어링 |
기어 | 20CrMnTi로 만들어집니다 더 매끄럽게 달린 것을 위한 비스듬한 구조 |
오일 실 | 플루오로 고무로 만들어집니다 고온을 지니고, 긴 수명을 가집니다. |
작업 원칙
루츠 블로워는 체적 송풍기이고 그것이 회전 속도에 비례하여 고정된 공기량을 방출합니다. 흡수하여 3 배 끝나기 위해 로브를 거기는 2이고 공기를 방출한 모든 회전. 두대 로브 송풍기와 비교해서, 그것은 있습니다 더 적은 에어 펄스, 더 작은 하중 변화, 더 높은 강도, 더 낮은 소음 진동의.
두 페렐럴 샤프트는 각각 3 로브를 가지고 있습니다, 모든 로브가 서로 하우징 내측면과 함께 작은 제거를 유지합니다. 모든 로브 로타티옴킨, 흡입구에 흡수되고 트랜스퍼에레드 공기가 있을 것이라고 확신한 것 송풍기의 디아샤르게 항구로 주택 내면을 형성합니다.
2 손잡이는 타이밍 기어, 로브 사이의 어떤 어떠한 접촉에 의해 돌려지지 않을 것이고 따라서 그것이 어떠한 주유 내부 없이 고속으로 돌려질 수 있습니다. 그것은 다음과 같은 샤아라크테리스틱스를 가지고 있습니다 : 단순히 구성 ; 아무일 없이 순조롭기 ;좋은 공연 안정화. 그것은 넓게 다양한 산업에 적용되었습니다.
냉각수 :
이물체 없는 깨끗한 물은 요구됩니다.
수온은 40 C 이하일 것입니다.
