원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK6015 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 100 세트 |
이름: | 3 엽 뿌리 붓기 | 종류: | 용적형, 루츠 형, 에어 컨베잉 |
---|---|---|---|
공기 용량: | 140.68~39.13m3/min | 방출 차등 압력: | 10-50KPA |
모터 전력: | 5.5-45kw | 방전 구멍: | DN150(6인치) |
냉각 형태: | 공기 | 적용:: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. |
주재료: | 금속 | 기술의 유래: | 미국 |
송풍기 RPM: | 1500 | 설치 형태 :: | 수평선상이거나 수직입니다 |
하이 라이트: | 3개의 로브 뿌리 송풍기,압축 공기를 넣은 운반 송풍기 |

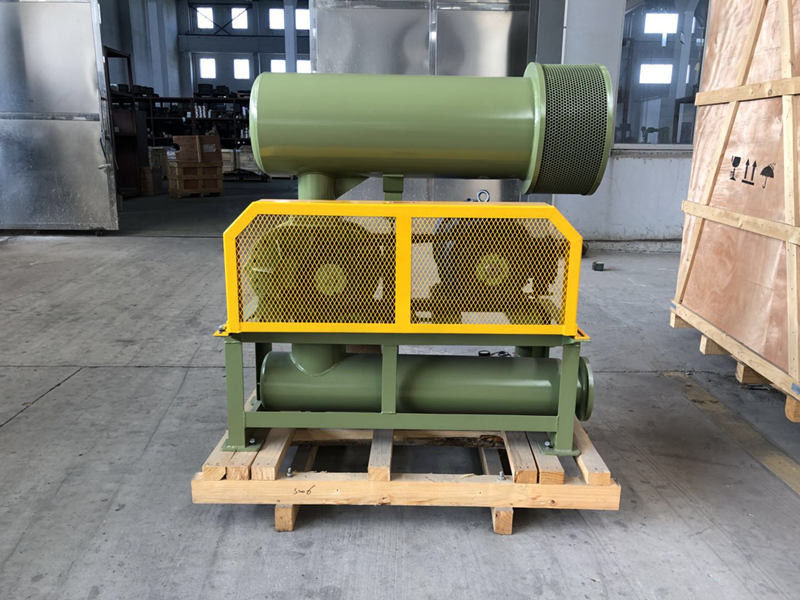

에어레이션 탱크 3 로브 루트 블로어, 벨트 드라이브 PD 공기 블로어, 10-50KPA
B-TOHIN 루트 블로어는 친환경 기술 및 환경 보호 장비의 연구 및 개발, 제조 및 마케팅에 중점을 둔 현대 루트 블로어 브랜드입니다.BK 블로어는 물 처리 공기에서 널리 사용되었습니다.
사양:
모델 |
BK6015 |
공기 용량 |
140.68-39.13m3/분 |
배열차압 |
10-80KPA |
회전속도 |
850~1800회속 |
모터 타입 |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
색상 | 맞춤형, RAL6011 표준 |
엔진이 없는 바람을 불어넣는 기기의 NW |
380kg |
패키지 크기 대략 |
1.8*1.2*2m (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3롤러의 통합 구조로 안정적인 회전
4더 나은 마모 저항과 고온 저항을 가진 플루오로 고무로 만든 수입 오일 밀을 채택하십시오.
5낮은 소음, 작은 진동 및 경제적인 에너지 소비.
파라미터 시트
모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||||
0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | 5000mmH2오 | ||||||||
0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | ||||||||
rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
BK6015 | 150 ((6") | 850 | 17.17 | 4.71 | 16.13 | 8.24 | 15.35 | 11.22 | 14.68 | 14.22 | ||
1000 | 20.64 | 5.54 | 19.60 | 9.70 | 18.81 | 13.20 | 18.14 | 16.73 | 17.56 | 20.81 | ||
1150 | 24.10 | 6.37 | 23.06 | 11.15 | 22.28 | 15.19 | 21.61 | 19.24 | 21.03 | 23.93 | ||
1250 | 26.42 | 6.92 | 25.38 | 12.12 | 24.59 | 16.51 | 23.92 | 20.91 | 23.34 | 26.01 | ||
1400 | 29.88 | 7.75 | 28.84 | 13.57 | 28.06 | 18.49 | 27.39 | 23.42 | 26.81 | 29.13 | ||
1500 | 32.19 | 8.31 | 31.15 | 14.54 | 30.37 | 19.81 | 29.70 | 25.10 | 29.12 | 31.21 | ||
1650 | 35.66 | 9.14 | 34.62 | 16.00 | 33.83 | 21.79 | 33.16 | 27.61 | 32.59 | 34.33 | ||
1800 | 39.13 | 9.97 | 38.09 | 17.45 | 37.30 | 23.77 | 36.63 | 30.12 | 36.05 | 37.46 |
블로어 주체 구조
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
5 |
류류 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
류류 |
2 |
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
7 |
먼지 컵 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2압력 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 출구 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
