원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK7006 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 100 세트 |
이름: | 3 엽 뿌리 붓기 | 공기 용량: | 5.17-16.95m3/min |
---|---|---|---|
방출 차등 압력: | 10-80KPA | 모터 전력: | 4-37kw |
방전 구멍: | DN100 (4 ") | 냉각 형태: | 공기 |
적용:: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. | 주재료: | 금속 |
기술의 유래: | 미국 | 연결자:: | 벨트와 도르래 |
송풍기 RPM: | 700-1500 | 적용: | 폐액 처리 |
하이 라이트: | 3개의 로브 뿌리 송풍기,로브 송풍기를 뿌리박습니다 |

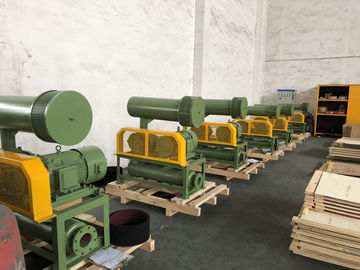

컴팩트 3 로브 루트 블로어, 석회암 클리닉 사용, 10-80KPA
BK Roots 타입의 블로어는 미국으로부터 도입된 기술로 만들어집니다.정밀 나선형 타이밍 기어와 긴 서비스 수명을 위한 단단한 치아 얼굴.
사양:
모델 |
BK7006 |
공기 용량 |
5.17-16.95m3/분 |
배열차압 |
10-80KPA |
회전속도 |
700~1500회속 |
모터 타입 |
4KW ~ 37KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
색상 | 맞춤형, RAL6011 표준 |
엔진이 없는 바람을 불어넣는 기기의 NW |
385kg |
패키지 크기 대략 |
1.8*1.2*2m (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3- 전동기의 통합 구조, 더 안정적인 전력 전송
4. 류로 고무로 만든 SKF 오일 밀폐를 채택하고 마모 저항과 고온 저항을 잘합니다.
5낮은 소음, 작은 진동 및 경제적인 에너지 소비.
파라미터 시트
모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | |||||||
0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | |||||||
rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
BK7006 | 100 ((4") | 700 | 7.17 | 2.12 | 6.59 | 3.75 | 6.15 | 5.03 | 5.78 | 6.61 |
850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | ||
1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | ||
1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | ||
1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | ||
1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 | ||
1500 | 16.95 | 4.55 | 16.36 | 8.03 | 15.92 | 10.78 | 15.55 | 14.16 |
모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
0.5kgf/cm2 | 00.6kgf/cm2 | 00.7kgf/cm2 | 00.8kgf/cm2 | |||||||
5000mmH2오 | 6000mmH2오 | 7000mmH2오 | 8000mmH2오 | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
BK7006 | 100 ((4") | 700 | 5.45 | 8.37 | 5.17 | 9.94 | ||||
850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | ||||
1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | ||
1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | ||
1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | ||
1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 | ||
1500 | 15.22 | 17.93 | 14.94 | 21.30 | 14.66 | 24.68 | 14.42 | 28.05 |
블로어 주체 구조
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
5 |
류류 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
류류 |
2 |
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
7 |
먼지 덮개 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2압력 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 방출 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
