원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001 |
모델 번호: | YU-EG125 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
공급 능력: | 달 당 20 세트 |
수용량: | 7.96-18.78m3/min | 출력 차별 압력: | 10-80kpa |
---|---|---|---|
구멍 크기: | DN125 (5") | 냉각 유형: | 물 |
접속 방식: | 모는 벨트 | 벨트와 폴리: | Biogas, 폐기 가스, 폭발성 중간 운반 |
하이 라이트: | 매립식 쓰레기 처리 가스 송풍기,천연 가스 송풍기 |

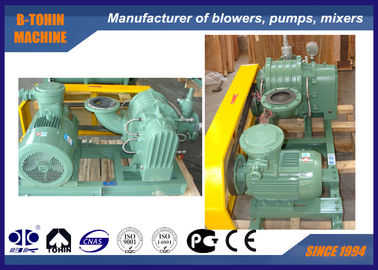

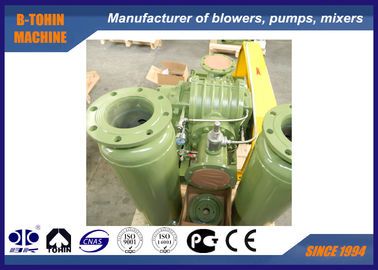

방식제 뿌리 Biogas 송풍기, 생물 가스 및 산성 사용 송풍기
신청
YU-EG 시리즈 송풍기는 특별한 가스 사용을 위해 디자인됩니다. 안에 현재 부속을 PTFE로 입히고 스테인리스 가동 가능한 합동을, 스테인리스 인레트 및 출구 소음기 채택해서, 그것은 생물 가스, 알칼리, 산 및 다른 가연물 가스 전에서 적용될 수 있습니다.
명세
모형 |
YU-EG125 |
공기 수용량 |
7.96-18.78m3/min |
출력 차별 압력 |
10-80KPA |
회전하는 속도 |
1000-1650rpm |
찬물 양 |
12 l /min |
모터 유형 |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ의 폭발 방지 유형 모터 |
모터 상표 |
기준: 시멘스 Beide 또는 Wannan 모터 당신의 선택권을 위한 시멘스 그리고 ABB 모터 |
임명 유형 |
기준: 수직 유형 |
N.W. 모터 없는 송풍기의 |
350kg |
대강 패킹 크기. |
1.8*1.3*1.5m (length*width*height) |
특징
1. 다른 임명 유형을 위해 적당한 송풍기의 인레트의 조밀한 구조, 동일한 건축 및 출구
2. 임펠러와 갱구는 안정되어 있는 가동을 위한 던져진 전체적으로 부속입니다.
3. 고품질 방위 및 물개는 안전 작동을 지킵니다.
4. 물 냉각 구조는 과열에서 보호 방위를 위해 채택됩니다.
5. 위험한 지역 사용을 위해 갖춰지는 DIIBT4 모터.
모수 장
모형 |
항구 Dia (mm) |
인레트 수용량 (m3/min)와 각종 압력의 밑에 갱구 힘 (kW) |
냉각 물 |
||||||||
속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 125 |
125 (5") | 1000년 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150년 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
1250년 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400년 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500년 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650년 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
모형 |
항구 Dia (mm) |
인레트 수용량 (m3/min)와 각종 압력의 밑에 갱구 힘 (kW) |
냉각 물 |
||||||||
속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 125 |
125 (5") | 1000년 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150년 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250년 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400년 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500년 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
1650년 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
송풍기 주력부대의 구조
송풍기 포장의 모이는 그림
범위의 표준 공급
1. 갱구 송풍기
2. 진공 압력은 벨브를 구호합니다
3. 역행 방지판
4. 인레트 소음기 (여과기에)
5. 출력 소음기
6. 공중 기초 (벨트 덮개에)
7. 고무 가동 가능한 합동과 충격 패드
8. 폴리
9. 압력 계기
10. 벨트
11. 놀이쇠 및 견과 및 다른 연결 부속
12. 모터
