원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001 |
모델 번호: | YU-EG150 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
공급 능력: | 달 당 20 세트 |
수용량: | 13.81-29.26m3/min | 출력 차별 압력: | 10-70KPA |
---|---|---|---|
구멍 크기: | DN150 (6") | 냉각 유형: | 물 |
접속 방식: | 모는 벨트 | 벨트와 폴리: | Biogas, 폐기 가스, 폭발성 중간 운반 |
방위 상표: | NSK, SKF의 FAG | 물개 상표: | SKF |
벨트 상표: | Martexwell | ||
하이 라이트: | 매립식 쓰레기 처리 가스 송풍기,천연 가스 송풍기 |

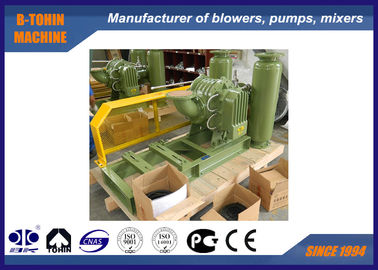

뿌리 로브 Biogas 송풍기의, 폐기물 및 가연물 가스 송풍기, 공기 수용량 1200m3/h
YU-EG에 관하여
설치하는부터, B-Tohin는 선진 기술 및 장비를 끊임없이 수입하고 신제품을 개발했습니다. YU-EG 유형 송풍기는 특별한 방식제 물자로 입히는 케이싱 및 회전자가 있는 새로운 친절한 제품에는입니다. 그것은 생물 가스 전을 위해 특별한 특별한 가스의 납품에 적용 가능합니다.
명세
모형 |
YU-EG150 |
공기 수용량 |
13.81-29.26m3/min |
출력 차별 압력 |
10-70KPA |
회전하는 속도 |
850-1400rpm |
찬물 양 |
15 l /min |
모터 유형 |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ의 폭발 방지 유형 모터 |
모터 상표 |
기준: 시멘스 Beide 또는 Wannan 모터 당신의 선택권을 위한 시멘스 그리고 ABB 모터 |
임명 유형 |
기준: 수직 유형 |
N.W. 모터 없는 송풍기의 |
530kg |
대강 패킹 크기. |
2.0*1.4*1.65m (length*width*height) |
모수 장
모형 |
항구 Dia (mm) |
인레트 수용량 (m3/min)와 각종 압력의 밑에 갱구 힘 (kW) |
냉각 물 |
||||||||
속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 150 |
150 (6") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
1000년 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
1150년 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
1250년 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
1400년 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 |
모형 |
항구 Dia (mm) |
인레트 수용량 (m3/min)와 각종 압력의 밑에 갱구 힘 (kW) |
냉각 물 |
||||||||
속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 150 |
150 (6") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
1000년 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
1150년 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
1250년 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
1400년 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 |
물자 명부
아니다. |
제품 이름 |
Qty. |
물자 |
|
아니다. |
제품 이름 |
Qty. |
물자 |
1 |
실린더 |
1 |
HT200 |
|
17 |
장부촉 핀 구멍 |
4 |
|
2 |
종판을 모십시오 |
1 |
HT200 |
|
18 |
종판을 설치하십시오 |
1 |
HT200 |
3 |
냉각 장치 |
|
|
|
19 |
윤활제 던지는 사람 |
2 |
45# |
4 |
윤활제 젖꼭지 |
4 |
구리 |
|
20 |
둥근 견과 |
2 |
45# |
5 |
가스 물개 |
8 |
PTFE |
|
21 |
오일 시일 |
2 |
FPM |
6 |
오일 시일 |
4 |
FPM |
|
22 |
O 반지 |
2 |
FPM |
7 |
임펠러를 모십시오 |
1 |
QT500 |
|
23 |
내부 비스듬한 장치 |
2 |
20CrMnTi |
8 |
O 반지 |
8 |
FPM |
|
24 |
죔쇠 견과 |
2 |
45# |
9 |
오일 시일 |
1 |
FPM |
|
25 |
맞은 고리 |
2 |
45# |
10 |
품기 |
2 |
GCr15 |
|
26 |
석유 탱크 덮개 |
1 |
HT200 |
11 |
열쇠 |
1 |
45# |
|
27 |
기름 수평 계기 |
1 |
수지 |
12 |
임펠러 덮개를 모십시오 |
1 |
45# |
|
28 |
나비 봄 |
2 |
65Mn |
13 |
반지를 뛰어오르십시오 |
2 |
65Mn |
|
29 |
세탁기를 멈추십시오 |
2 |
Q235 |
14 |
몬 임펠러 |
|
QT500 |
|
30 |
자기 마개 |
1 |
|
15 |
몬 임펠러 덮개 |
1 |
45# |
|
31 |
품기 |
2 |
GCr15 |
16 |
O 반지 |
2 |
FPM |
|
32 |
갱구 소매 |
4 |
45# |
송풍기 포장의 모이는 그림
범위의 표준 공급
1. 갱구 송풍기
2. 진공 압력은 벨브를 구호합니다
3. 역행 방지판
4. 인레트 소음기 (여과기에): 스테인리스
5. 출력 소음기: 스테인리스
6. 공중 기초 (벨트 덮개에)
7. 스테인리스 가동 가능한 합동 및 충격 패드
8. 폴리
9. 압력 계기
10. 벨트
11. 놀이쇠 및 견과 및 다른 연결 부속
12. 모터
