홈 제품 소개3개의 로브 뿌리 송풍기

BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기

BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기

BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기

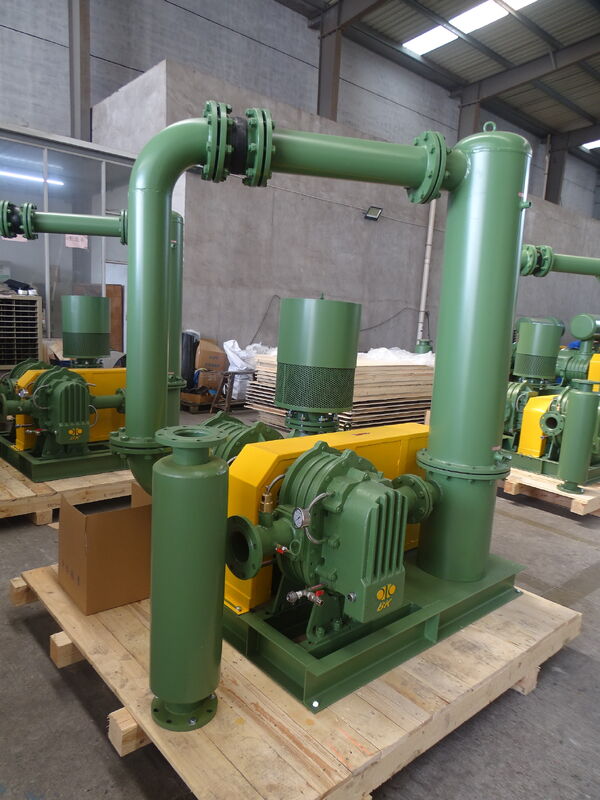

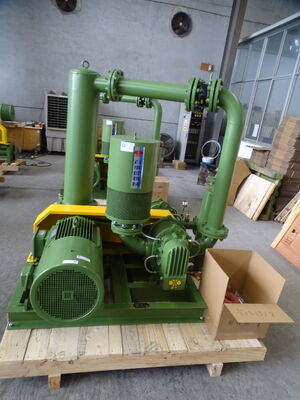

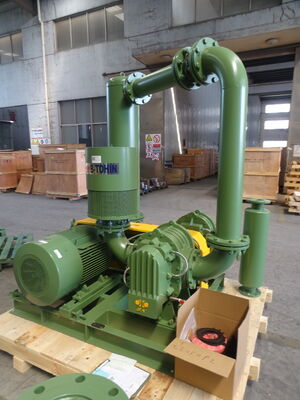

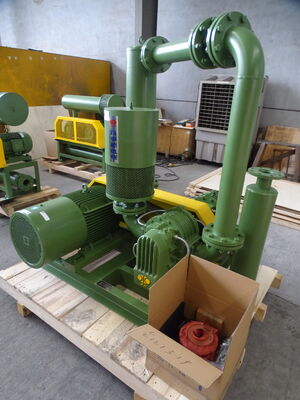

BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기
제품 상세 정보:
원래 장소: 중국
브랜드 이름: BK
인증: ISO9001 / ISO14001/CE
모델 번호: BKD-1000
결제 및 배송 조건:
최소 주문 수량: 1세트
가격: USD 25000-32000 per set
포장 세부 사항: 수출된 나무 케이스
배달 시간: 근무일 기준 30일
지불 조건: 신용장, 전신환
공급 능력: 달 당 20 세트
접촉
상세 제품 설명
이름: 3 엽 뿌리 붓기 재료: 주철
속도: 850-1600/1050-1800rpm 공항 dia: 65(2.5")
압력: 1.0-1.5kgf/cm² 냉각방식: 물
전압: 380V/400V/415V/440V/맞춤형 빈도: 50Hz/60Hz
설치 형태 :: 수평하거나 수직 적합한 송풍기: BKW5006+BKW5003
냉각수: 32L/분 입구 공기 흐름: 3.32-8.77 m³/분
강조하다:

2단계 3단계 로브 루트 블로어

,

물 냉각 뿌리 공기 붓기

,

10.0-1.5kgf/cm2 뿌리 붓기

1 BKD 타입 루트 블로워



BKD 2단 블로워는 두 개의 BKW 블로워를 직렬로 연결하여 단일 블로워의 압력 한계를 초과할 수 있습니다. 1차 블로워에서 배출되는 고온 가스는 중간 냉각기를 통해 냉각된 후 2차 블로워로 들어가므로 온도가 지정된 값을 초과하지 않아 2차 블로워의 정상 작동을 보장합니다.



BKD 시리즈는 두 개의 BKW 블로워를 직렬로 연결한 2단 루트 블로워로, 단일 블로워보다 높은 압력을 생성합니다. 또한 1단과 2단 사이에 중간 냉각 시스템이 있어 2단 블로워로 들어가는 공기의 온도를 표준으로 유지합니다.



2 제품 사양



타입 적합 블로워

포트 직경

(MM)

압력

(kgf/cm²)

 속도(rpm) 흡입 공기량 (m³/min)

축 동력

(kw)

 냉각수(L/min)
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 다양한 조건에서의 흡입 공기량 (m3 / min) 및 축 동력 (KW)



　타입 포트 직경 속도 다양한 조건에서의 흡입 공기량(m3/min) 및 축 동력(KW) 냉각수
1.0kgf/cm2 1.2kgf/cm2 1.4kgf/cm2 1.5kgf/cm2
10000mmH2O 12000mmH2O 14000mmH2O 15000mmH2O
rpm 0.098Mpa 0.118Mpa 0.137Mpa 0.147Mpa
Ⅰ Ⅱ m3/min KW m3/min KW m3/min KW m3/min KW L/min

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기





3 BKD-1000의 외형 치수



BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기









4 기타 액세서리



(1) YUSV 타입 무부하 시동 밸브



(2) 다기능 BDFZ-L 타입 인클로저



BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기 BKD 고혈압10.0-1.5kgf/cm2 압력, 물 냉각, 두 단계, 세 로브 뿌리 공기 붓기



  • 무부하 시동 밸브 작동 원리



이 밸브는 주로 블로워, 컴프레서 및 스크류 타입 블로워의 파이프라인에 사용됩니다. 블로워가 시동될 때,



공기가 밸브를 통과하고 블로워는 무부하 상태로 작동합니다. 잠시 후 파이프라인의 압력 차이로 인해 밸브가 닫힙니다.



따라서 블로워의 무부하 시동을 실현하고 장비 및 모터에 충격을 줄일 수 있습니다.



무부하 시동 밸브의 주요 특징



  • 기계적 구조와 합리적인 설계로 고장이 없습니다.
  1. 바이패스 및 전기 작동 시스템이 필요 없습니다. 저렴한 비용입니다.
  2. 안전 밸브를 대체하고 극한 조건에서의 시동을 보호합니다.
  3. 쉬운 설치 및 유지 보수입니다.
  4. 인클로저의 주요 특징



  • 흡음재가 내장된 강철 및 스펀지를 사용하여 방음 효과를 높이고 소음을 효과적으로 줄일 수 있습니다.
  1. 네 개의 문이 있으며 각 면이 완전히 열릴 수 있어 일상적인 유지 보수에 편리합니다.
  2. 분해 가능한 구조를 채택하여 운송이 용이합니다.
  3. 작은 공간을 차지하는 컴팩트한 구조입니다.

태그:

3개의 로브 뿌리 송풍기,

압축 공기를 넣은 운반 송풍기,

로브 송풍기를 뿌리박습니다

연락처 세부 사항
B-Tohin Machine (Jiangsu) Co., Ltd.

담당자: Iris Xu

전화 번호: +8615301523076

회사에 직접 문의 보내기
B-Tohin Machine (Jiangsu) Co., Ltd.
시지우 로드 69번, 환경 SCI & TECH 산업단지, 이징, 중국
전화 번호:86-510-8707-6720
모바일 사이트 개인 정보 정책 ｜ 중국 좋은 품질 3개의 로브 뿌리 송풍기 공급자. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  외형 치수표                         단위:mm
타입 포트 직경 모터 동력 A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11～30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15～45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55~75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75～200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132～200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220~280(6kv) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220~250(6kv) 1375 2750 25 2800
280~400(6kv) 1435 2870 25 2920
참고: A 사이즈는 참조용이며, B 사이즈를 초과하지 않습니다.
