송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK7018 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 100 세트 |
| 이름: | 3 엽 뿌리 붓기 | 공기 용량: | 18.98-50.47m3/분 |
|---|---|---|---|
| 배출 차압: | 10-50KPA | 모터 파워: | 11-45/55KW |
| 배출 보어: | DN200(8인치) | 애플리케이션:: | 폭기, 역세, 공압 이송, 수처리, 시멘트 공장, 인쇄 공장 등에 적용됩니다. |
| 주요재료: | 주철 | 기술의 유래: | 미국 |
| 연결자:: | 벨트와 도르래 | 전압: | 380V/400V/415V/440V/사용자 정의 |
| 빈도: | 50Hz/60Hz | 애플리케이션: | 폐수 처리 |
| 설치 형태 :: | 수평하거나 수직 | ||
| 강조하다: | 3개의 로브 뿌리 송풍기,압축 공기를 넣은 운반 송풍기 |
||

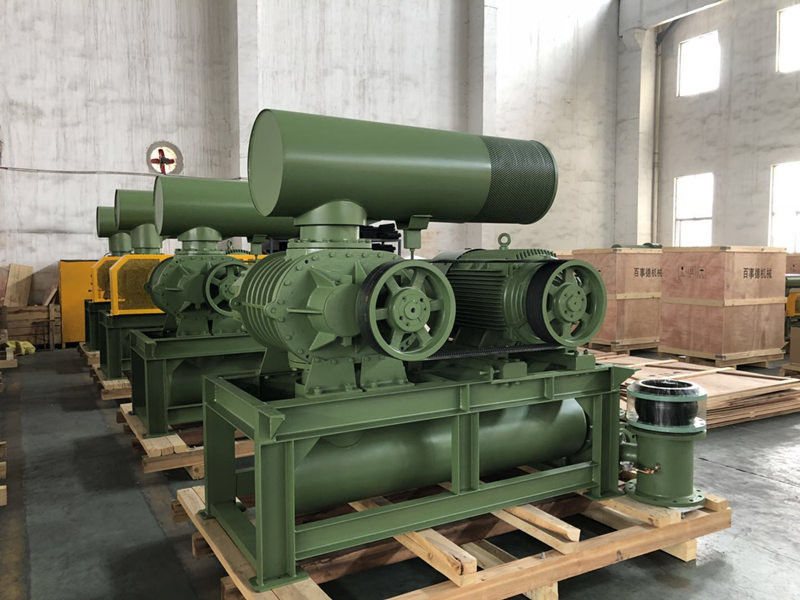

포지티브 3엽 뿌리 송풍기, 압력 10-50KPA, 회전 속도 700-1500rpm
석유 화학 산업, 건축 자재, 전력, 야금, 화학 비료, 광산, 항만, 섬유, 식품, 제지, 양식 및 폐수 처리 및 기타 분야에 사용되며 주로 공기 수송에 사용됩니다. 가스 및 수소 가스, 아세틸렌, 이산화탄소, 가연성, 폭발성 및 부식성 가스 응용 분야에 대해서는 당사의 다른 모델 바이오 가스 송풍기 YU-EG 시리즈를 참조하십시오.
명세서:
|
모델 |
BK7018 |
|
공기 용량 |
18.98-50.47m3/분 |
|
토출 차압 |
10-50KPA |
|
회전 속도 |
700-1500rpm |
|
모터 유형 |
11-45/55KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터도 사용 가능 |
|
설치 유형 |
표준: 수평형 귀하의 옵션에 사용할 수 있는 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
모터가 없는 송풍기의 NW |
564kg |
|
포장 크기 |
1.8*1.3*2.2(길이*너비*높이) |
특징:
1. 헬리컬형 타이밍기어로 원활한 작동이 가능합니다.
2. 컴팩트하고 유연한 설치로 사용자에게 더 많은 선택권을 제공합니다.
3. 임펠러의 일체형 구조로 공기 흐름 전달이 더욱 안정적입니다.
4. 내마모성과 내열성이 우수한 불소 고무로 만든 수입 오일 씰을 채택하십시오.
5. 진동이 적고 에너지 소모가 적습니다.
매개변수 시트
| 모델 | 포트 직경(mm) | 속도 | 흡입용량(m3/min) 및 축동력(KW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm22 | 0.3kgf/cm22 | 0.4kgf/cm22 | 0.5kgf/cm22 | ||||||||
| 1000mmH2영형 | 2000mmH2영형 | 3000mmH2영형 | 4000mmH2영형 | 5000mmH2영형 | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| rpm | 중3/분 | KW | 중3/분 | KW | 중3/분 | KW | 중3/분 | KW | 중3/분 | KW | ||
| BK7018 | 200(8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
| 850 | 27.32 | 7.96 | 26.07 | 13.00 | 11.25 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
| 1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31시 55분 | ||
| 1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
| 1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
| 1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
| 1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 11.31 | 47.47 | 41.69 | 46.76 | 47.33 | ||
송풍기 본체의 구조
|
아니요. |
부품명 |
수량 |
|
아니요. |
부품명 |
수량 |
|
아니요. |
부품명 |
수량 |
|
1 |
기초 |
2 |
|
9 |
왼쪽 엔드 커버 |
1 |
|
17 |
오일탱크 |
1 |
|
2 |
육각 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기어 |
2 |
|
3 |
방진씰 |
1 |
|
11 |
포장 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 임펠러 |
1 |
|
12 |
오일 시일 |
4 |
|
20 |
축 슬리브 |
2 |
|
5 |
드라이브 엔드 베어링 |
2 |
|
13 |
오른쪽 엔드 커버 |
1 |
|
21 |
기어 엔드 베어링 |
2 |
|
6 |
구동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
더스트커버 |
1 |
|
15 |
격한 운동 |
1 |
|
23 |
조절 가능한 패드 |
여러 개의 |
|
8 |
그리스 니플 |
2 |
|
16 |
장착 볼트 |
8 |
|
24 |
마그네틱 너트 |
1 |
블로워 패키지 조립도
범위의 표준 공급
1. 베어 샤프트 송풍기
2. 릴리프 밸브
3. 웨이퍼 체크밸브(슬림형)
4. 입구 소음기(공기 필터 포함)
5. 방전 소음기
6. 송풍기 및 모터 베이스(벨트 커버 포함)
7. 고무 유연한 조인트 및 충격 흡수 장치
8. 모터 풀리
9. 압력계
10. V-벨트
11. 볼트, 너트 및 기타 연결 부품
12. 전기 모터
