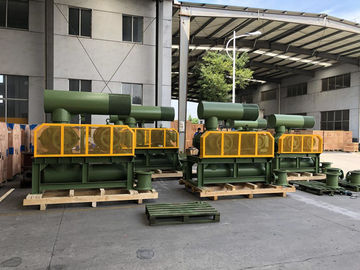

송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK8016S |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 100 세트 |
| 이름: | 3 엽 뿌리 붓기 | 공기 용량: | 15.21~47.14m3/min |
|---|---|---|---|
| 최대토출압력: | 80KPa | 모터 전력: | 30-90KW |
| 방전 구멍: | DN150(6인치) | 적용:: | 폭기, 역세, 공압 이송, 수처리, 시멘트 공장, 인쇄 공장 등에 적용됩니다. |
| 주재료: | 금속 | 기술의 유래: | 미국 |
| 베어링 브랜드: | 고객의 선택에 따라 NSK, SKF | 송풍기 RPM: | 700-1500rpm |
| 전압: | 380V/400V/415V/440V/사용자 정의 | 빈도: | 50Hz/60HZ |
| 적용: | 폐액 처리 | 설치 형태 :: | 수평선상이거나 수직입니다 |
| 강조하다: | 3개의 로브 뿌리 송풍기,압축 공기를 넣은 운반 송풍기 |
||
양성 세 엽 뿌리 블로어, 압력 10-80KPA, 회전 속도 700-1500rpm
루트 블로어는 전기, 석유, 철강 산업, 향기, 식품, 산소 제조, 스핀링,
진공 포장, 종이 제조, 수산물 재배, 하수 처리, 공기 운반 등
사양:
|
모델 |
BK8016S |
|
공기 용량 |
150.21-47.14m3/분 |
|
배열차압 |
10-80KPA |
|
회전속도 |
700~1500회속 |
|
모터 타입 |
30KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
800kg |
|
패키지 크기 대략 |
2.1*1.5*2.35 (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3. 릴러의 통합 구조를 채택, 더 안정적인 운영.
4. 좋은 마모 저항과 고온 저항을 가진 플루오릭 고무로 만든 수입 오일 밀을 채택하십시오.
5작은 진동과 경제적인 에너지 소비
파라미터 시트
| 모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
| 0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | |||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | |||||||
| rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
| BK8016S | 150 ((6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 |
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | ||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | ||
| 모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
| 0.5kgf/cm2 | 00.6kgf/cm2 | 00.7kgf/cm2 | 00.8kgf/cm2 | |||||||
| 5000mmH2오 | 6000mmH2오 | 7000mmH2오 | 8000mmH2오 | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
| BK8016S | 150 ((6") | 700 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
주택 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
드라이브 끝 베어링 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
기어 끝 베어링 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 덮개 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
장착 볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2. 완화 밸브
3. 슬림 타입 웨이퍼 체크 밸브
4. 흡입 소음 차단기 (공기 필터)
5. 방출 소음 억제기
6펌프와 모터 베이스 (벨트 커버)
7. 고무 유연 관절 및 충격 흡수
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
