송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK10034S |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 50 세트 |
| 이름: | 3 엽 뿌리 붓기 | 종류: | 용적형, 루츠 형, 에어 컨베잉 |
|---|---|---|---|
| 공기 용량: | 71.47-181M3/분 | 방출 차등 압력: | 10-80KPA |
| 모터 전력: | 75-315kW | 방전 구멍: | DN350 (14??) |
| 냉각 형태: | 공기 | 적용:: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. |
| 주재료: | 금속 | 전압: | 380V/400V/415V/440V/사용자 정의 |
| 빈도: | 50Hz/60HZ | 적용: | 폐액 처리 |
| 강조하다: | 로브 송풍기를 뿌리박습니다,압축 공기를 넣은 운반 송풍기 |
||

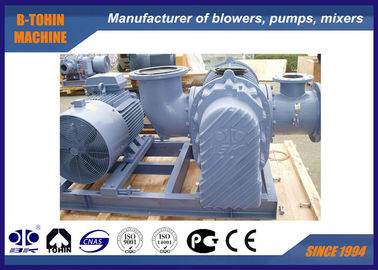

큰 세 로브 뿌리 블로어, 구멍 크기 DN350, 산소 생성기 뿌리 압축기
3 엽 뿌리 블로거는 캐스팅으로 구성됩니다. 임펠러, 드라이브 샤프트, 베어링 및 기타 구성 요소. 에너지 절감, 긴 수명, 안정적인 공기 흐름 등이 장점입니다.수산업과 같은 많은 분야에 널리 적용되었습니다.폐수 처리, 공기/가스/곡물/생물가스 등 운송.
사양:
|
모델 |
BK10034S |
|
공기 용량 |
71.47-181m3/분 |
|
배열차압 |
10-80KPA |
|
회전속도 |
700~1400회속 |
|
모터 타입 |
75KW ~ 315KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
2300kg |
|
패키지 크기 대략 |
2.7*2.1*2.65m (길이* 너비*높이) |
특징:
1붓기 단위는 붓기, 모터, 입수 및 배출 소음 억제기를 포함하는 컴팩트한 구조를 가지고 있습니다.
필터, 유연 관절, 구제 밸브, 체크 밸브, 압력 측정기, 제어 캐비닛과 음향 장비를 장착 할 수 있습니다.
2컴팩트한 구조, 완전한 기능 및 편리한 설치는 작업을 단순화합니다.
3최적화된 곡선으로 삼엽형
4NSK,SKF 베어링 및 오일 밀폐는 높은 성능을 위해 채택되었습니다.
파라미터 시트
| 모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10034S | 350 ((14") | 700 | 85.64 | 44.77 | 81.59 | 55.94 | 78.48 | 67.11 | 75.86 | 78.28 |
| 850 | 106.1 | 54.36 | 102.0 | 67.93 | 98.92 | 81.49 | 96.31 | 95.05 | ||
| 1000 | 126.5 | 63.96 | 122.5 | 79.91 | 119.4 | 95.87 | 116.8 | 111.8 | ||
| 1150 | 147.0 | 73.55 | 142.9 | 91.9 | 139.8 | 110.2 | 137.2 | 128.6 | ||
| 1250 | 160.6 | 79.95 | 156.6 | 99.89 | 153.4 | 119.8 | 150.8 | 139.8 | ||
| 1400 | 181.0 | 89.54 | 177.0 | 111.9 | 173.9 | 134.2 | 171.3 | 156.6 | ||
| 모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10034S | 350 ((14") | 700 | 73.55 | 89.45 | 71.47 | 100.6 | ||||
| 850 | 94.00 | 108.6 | 91.91 | 122.2 | ||||||
| 1000 | 114.4 | 127.8 | 112.4 | 143.7 | 110.4 | 159.7 | 108.7 | 175.7 | ||
| 1150 | 134.9 | 146.9 | 132.8 | 165.3 | 130.9 | 183.6 | 129.1 | 202.0 | ||
| 1250 | 148.5 | 159.7 | 146.4 | 179.7 | 144.5 | 199.6 | 142.7 | 219.6 | ||
| 1400 | 169.0 | 178.9 | 166.9 | 201.2 | 165.0 | 223.6 | 163.2 | 245.9 | ||
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
류류 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
류류 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 컵 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2압력 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 출구 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 모터 롤리
9. 압력 측정기
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
