송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | D90-(1.4-1.8) |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 20-40 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 10 세트 |
| 공기 용량: | 90m³/분 | 배출 차압: | 98KPA |
|---|---|---|---|
| 모터 파워: | 90-160kw | 배출 보어: | DN300 (12”) |
| 냉각방식: | 물 | 피동형: | 연결 |
| 애플리케이션: | 하수 처리, 제련 용광로, 석탄 준비 공장, 광산 부유, 화학 가스, 진공 산업 및 기타 가스 운송 등 | 샤프트 파워: | 80-135KW |
| 무게(모터 없음): | 2600-4200KG | ||
| 강조하다: | 다 단계 원심 분리기 송풍기,고압 원심 송풍기 |
||

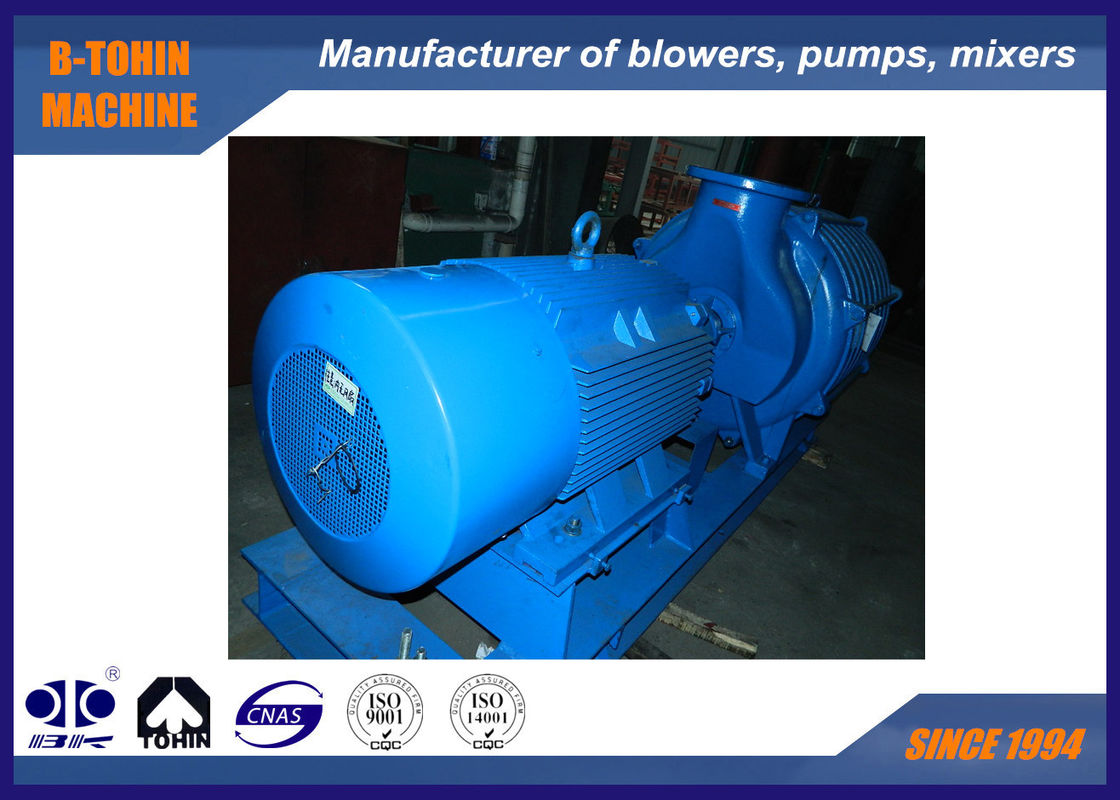

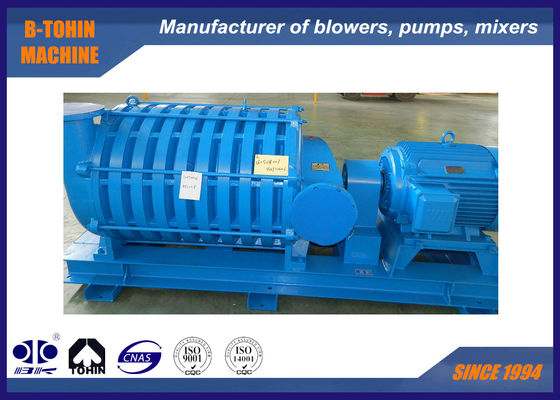

하수 역류 다단 원심 송풍기, 알루미늄 임펠러, 압력 80KPA
D 시리즈 다단 원심 송풍기는 공기, 석탄 가스 및 화학 가스 이송에 사용될 수 있으며, 저소음, 소진동, 고효율, 부드러운 작동, 쉬운 설치 및 유지보수가 특징입니다.
작동 원리
임펠러의 회전 중, 회전하는 원심력과 작동 링 디퓨저 흐름의 효과로 인해 가스의 속도가 증가하고, 이후 속도 에너지가 압력 에너지로 변환됩니다. 다단 원심 송풍기는 주축에 여러 개의 임펠러 그룹을 가지고 있으며, 공기는 여러 임펠러 그룹에 의해 점진적으로 압축됩니다.
사양
모델
흡입 유량 m³/min
흡입 압력 kPa
| 흡입 온도℃ | 설정 압력 | 속도 r/min | 축 동력 kW | 모터 동력 kW | 무게(모터 제외)KG | kPa | mmH₂O | D90-1.4 | |
| 90 | 98 | ||||||||
| 20 | 78.5 | 8000 | 2950 | 80 | 90 | 4200 | D90-1.5 | 78.5 | 98 |
| 20 | 78.5 | 8000 | 2950 | 96 | 110 | 4200 | D90-1.6 | 90 | 98 |
| 20 | 78.5 | 8000 | 2950 | 106 | 132 | 4200 | D90-1.7 | 90 | 98 |
| 20 | 78.5 | 8000 | 2950 | 121 | 160 | 4200 | D90-1.8 | 1. 저소음: 공기 송풍 작동 중 기계적 마찰이 없으며, 합리적인 블레이드 프로파일을 채택하여 소음을 최소화합니다. | 98 |
| 20 | 78.5 | 8000 | 2950 | 135 | 160 | 4200 | 주요 특징 | 1. 저소음: 공기 송풍 작동 중 기계적 마찰이 없으며, 합리적인 블레이드 프로파일을 채택하여 소음을 최소화합니다. | 2. 소진동: 최적화된 임펠러는 축 방향 힘을 최소화하여 전체 기계가 부드럽게 작동하도록 합니다. |
3. 비기계적 마찰 기계: 기어 증속이 필요하지 않습니다. 송풍기 로터는 전후 두 개의 베어링으로 지지됩니다. 작동 중 베어링을 제외한 어떤 부품 간에도 기계적 마찰이 없어 기계적 마찰로 인한 소음이 방지되므로 송풍기 본체의 긴 수명을 보장합니다.
4. 편리한 공기 유량 조절: 송풍기의 공기 유량 조절 범위는 50%~100%이며, 흡입구의 버터플라이 밸브를 조작하여 조절합니다.
5. 오일 프리 기계: 송풍기의 가압 과정에서 오일과 가스가 발생하지 않으므로 통기기가 부식되지 않고 통기 시스템의 수명을 향상시킵니다.
6. 후면 베어링에 수냉식이 채택되어 수명이 연장됩니다.
7. 고강도 및 긴 수명을 달성하기 위해 로터에 첨단 기술이 채택되었습니다.
기능
1. 저소음 수준. 첨단 CNC 가공 센터로 가공되어 부드럽게 작동하며 진동이 적고 저소음 수준을 생성합니다.
2. 우수한 밀봉 처리, 송풍기 케이싱에서 매체 누출 없음.
3. 에너지 절약 및 고품질, 긴 수명.
4. 용량 조절이 용이합니다. 압력이 설정되면 용량을 크거나 작게 조절하여 다양한 작업 조건의 요구를 충족시킬 수 있습니다.
5. 베어링은 그리스가 아닌 윤활유로 윤활되어 긴 수명을 보장합니다.
6. 임펠러는 알루미늄 재료와 엄격한 밸런싱 테스트를 채택하여 신뢰할 수 있는 성능을 제공합니다.
송풍기 본체 구조
송풍기 패키지 조립도
표준 공급 범위
1. 송풍기 본체
2. 흡입 머플러 (에어 필터 포함)
3. 모터 및 송풍기용 공용 베이스 (커플링 커버 포함)
4. 흡입 수동 버터플라이 밸브
5. 모터
6. 압력계
7. 장착 볼트 및 연결 액세서리
8. 체크 밸브
