송풍기의 각종 종류의 직업적인 제조자

 |
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE/GOST |
| 모델 번호: | BK7011 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 100 세트 |
| 공기 용량: | 9.66-30.56M3/분 | 방출 차등 압력: | 10-80KPA |
|---|---|---|---|
| 모터 전력: | 11-45kw | 방전 구멍: | DN150(6인치) |
| 적용:: | 에어레이션, 역세척, 공기 운반, 물 처리, 시멘트 공장, 발전소 등에 적용됩니다. | 주재료: | 금속 |
| 기술의 유래: | 미국 | 연결자:: | 벨트와 도르래 |
| 냉각됩니다: | 자연 공기로 | 이름: | 3 엽 뿌리 붓기 |
| 공기 용적: | 30.56m3/분 | 압력: | 0.01Mpa |
| 모터 전력: | 11kW | 수단 사이즈: | DN150(6") |
| 송풍기 RPM: | 1500 | 축 동력: | 7.91kW |
| 전압: | 380V/400/440V/고객 요구 사항에 따라 | 빈도: | 50Hz/60HZ |
| 적용: | 폐액 처리 | 설치 형태 :: | 수평선상이거나 수직입니다 |
| 강조하다: | 70kpa 뿌리 공기 압축기,뿌리 공기 압축기 70kpa,3엽 뿌리 공기 압축기 |
||

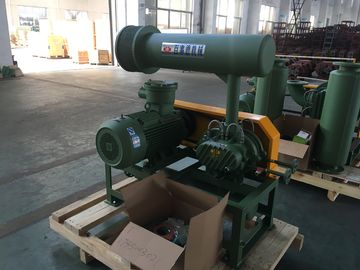

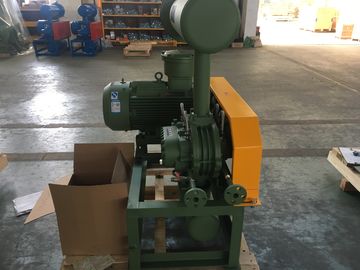

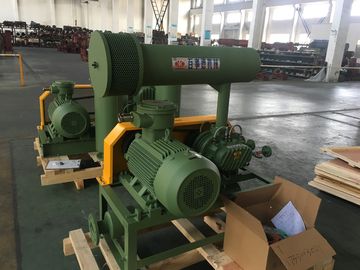

뿌리 공기 압축기 폐수 처리 압력 10-80KPA

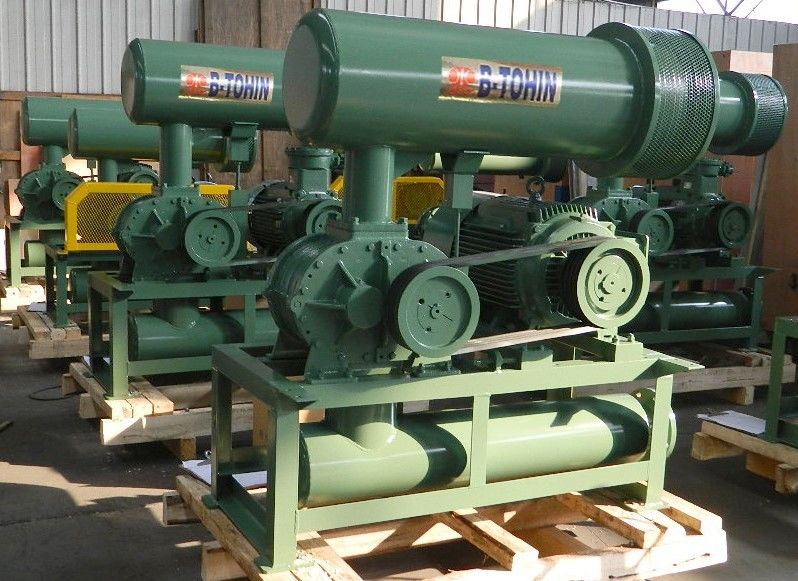

Cast Iron 로브 루트 블로어, 루트 공기 압축기, 압력 10-80KPA
B-Tohin는 철강 엽 뿌리 붓기를 생산하는 전문 제조업체입니다.그리고 우리는 독립적인 연구 부서가 있습니다..
사양:
|
모델 |
BK7011 |
|
공기 용량 |
90.66-30.56m3/분 |
|
배열차압 |
10-80KPA |
|
회전속도 |
700~1500회속 |
|
모터 타입 |
11KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
477kg |
|
패키지 크기 대략 |
1.8*1.3*2.1m (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3펠러의 통합 구조는 분할 구조보다 우수하며 전력 전송에서 더 안정적입니다.
4- 플루오로 고무로 만든 수입 오일 밀폐를 채택합니다.
5작은 진동과 경제적인 에너지 소비
파라미터 시트
| 모델 | 포트 디아 | 속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7011 | 150 ((6") | 700 | 13.16 | 3.69 | 12.29 | 6.46 | 11.62 | 8.80 | 11.07 | 11.63 | 10.57 | 14.64 | 9.66 | 17.45 | ||||
| 850 | 16.42 | 4.48 | 15.55 | 7.85 | 14.88 | 10.68 | 14.33 | 14.12 | 13.83 | 17.78 | 13.40 | 21.22 | 12.88 | 23.08 | ||||
| 1000 | 19.68 | 5.27 | 18.81 | 9.23 | 18.14 | 12.57 | 17.60 | 16.61 | 17.10 | 20.92 | 16.66 | 24.96 | 16.25 | 26.59 | 15.24 | 28.93 | ||
| 1150 | 22.95 | 6.06 | 22.08 | 10.62 | 21.40 | 14.45 | 20.86 | 19.11 | 20.36 | 24.06 | 19.92 | 28.71 | 19.51 | 30.58 | 18.61 | 33.27 | ||
| 1250 | 25.12 | 6.59 | 24.25 | 11.54 | 23.58 | 15.71 | 23.03 | 20.77 | 22.53 | 26.15 | 22.10 | 31.21 | 21.69 | 33.24 | 20.85 | 36.17 | ||
| 1400 | 28.39 | 7.38 | 27.52 | 12.93 | 26.84 | 17.60 | 26.30 | 23.26 | 25.80 | 29.29 | 25.36 | 34.95 | 24.95 | 37.23 | 24.22 | 40.51 | ||
| 1500 | 30.56 | 7.91 | 29.69 | 13.85 | 29.02 | 18.85 | 28.47 | 24.92 | 27.97 | 31.38 | 27.54 | 37.45 | 27.12 | 39.89 | 26.47 | 43.40 | ||
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
드라이브 끝 베어링 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
기어 끝 베어링 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 덮개 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2. 완화 밸브
3웨이퍼 체크 밸브 (스림 타입)
4. 흡입 소음 차단기 (공기 필터)
5. 방출 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 흡수
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12전기 3단계 모터
