송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK5009 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 100 세트 Mmonth |
| 공기 용량: | 4.89-17.86M3/분 | 방출 차등 압력: | 10-50KPA |
|---|---|---|---|
| 모터 전력: | 5.5-7.5/11-15/18.5-22kw | Discharge bore: | DN100 mm(4”) |
| 냉각 형태: | 공기 | 적용:: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. |
| 오일 실: | SKF 브랜드 | 류류: | NSK, SKF 포옵션 |
| Shaft Power: | 2.08-17.92KW | 속도: | 850-2000 RMP |
| 강조하다: | 고압 트라이 로브 뿌리 송풍기,10kpa 트라이 로브 뿌리 송풍기,고압 로브 형 송풍기 |
||

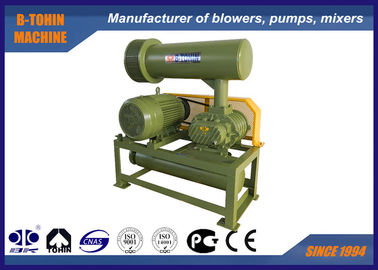

4.89-17.86m3/min 3 로브 뿌리 부러기, 로터리 부러기, 10KPA - 50KPA, 신뢰할 수있는 공기
BK에 대해
BK Roots Blower는 국가 표준에 따라 설계 및 제조 된 제품입니다.
이 유형의 블로어는 하수 처리 및 공기 운반 산업에서 널리 사용됩니다.
사양:
|
모델 |
BK5009 |
|
공기 용량 |
40.89-17.86m3/분 |
|
배열차압 |
10-50KPA |
|
회전속도 |
850~2000회속 |
|
모터 타입 |
5.5-7.5KW/11-15KW/18.5-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
239kg |
|
패키지 크기 대략 |
1.5*1.05*1.75m (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3. 분할 구조의 결함을 방지하기 위해 펄러와 샤프트의 통합 구조
4. 완벽한 마모 저항과 고온 저항을 가진 플루오로 고무로 만든 수입 오일 밀을 채택하십시오.
5낮은 진동과 낮은 에너지 소비
파라미터 시트
| 모델 | 포트 디아 (MM) |
속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||||
| 0.1kgf/cm2 | 00.2kgf/cm2 | 00.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2오 | 2000mmH2오 | 3000mmH2오 | 4000mmH2오 | 5000mmH2오 | ||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | m3/분 | KW | ||
| BK5009 | 100 ((4") | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 | ||
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | 6.85 | 9.14 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | 8.33 | 10.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | 9.32 | 11.43 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | 10.31 | 12.34 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | 11.79 | 13.71 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | 12.78 | 14.63 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | 14.26 | 16.00 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | 15.25 | 16.91 | ||
| 2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | 16.73 | 18.28 | ||
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
껍질 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
류류 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
류류 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 컵 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 블로어 주체
2압력 완화 밸브
3. 체크 밸브
4. 흡입 소음 차단기 (공기 필터)
5. 출구 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 모터 롤리
9. 압력 측정기
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
