전문 철조 3 로브 뿌리 블로거 압력 10-80KPA

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BK
인증:	ISO9001 / ISO14001 / CE
모델 번호:	BK5003

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	협상 가능
포장 세부 사항:	수출 표준 나무로 되는 케이스
배달 시간:	5 20 작업 일은 순서 총계와 명세에, 달려 있습니다
지불 조건:	L / C, T / T
공급 능력:	110 세트 / 월

상세 제품 설명

공기 용량:	3.43 - 7.15m3/min	이름:	3 엽 뿌리 붓기
방출 차등 압력:	10-80 kpa	모터 전력:	5.5-7.5 kW/11-15 kW
주재료:	금속	기술의 유래:	미국
냉각됩니다:	자연 공기로	송풍기 RPM:	850-2000
전압:	380V/400V/415V/440V/맞춤형	빈도:	50Hz/60HZ
설치 형태 ::	수평선상이거나 수직입니다
강조하다:	3개의 로브 뿌리 송풍기 , 압축 공기를 넣은 운반 송풍기

철근 뿌리 로브 블로거 압력 10-80KPA

B-Tohin는 철조 엽 뿌리 붓기를 생산하는 전문 제조업체입니다.그리고 우리는 독립적인 연구 부서가 있습니다..

사양:

모델	BK5003
공기 용량	30.43-7.15 m3 / min
배열차압	10-80 KPA
회전속도	850~2000회속
모터 타입	5.5-7.5KW /11-15KW
자동차 브랜드	표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택
설비 유형	표준: 수평형 당신의 선택에 대한 수직 유형
색상	맞춤형, RAL6011 표준
패키지 크기 대략	1.81.32.1m (길이* 너비*높이)

특징:

1원활한 작동을 위해 나선형 타이밍 기어

2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.

3펠러의 통합 구조는 분할 구조보다 우수하며 전력 전송에서 더 안정적입니다.

4낮은 소음 및 진동, 컴팩트하고 경제적인 에너지 소비

5설치의 유연성을 위해 입구와 출구의 베어링 구조.

파라미터 시트

모델	포트 디아	속도	입수 용량 (m3/min) 및 원자력 (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		00.02Mpa		00.03Mpa		00.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK5003	65 ((2.5")	850	2.67	0.95	2.39	1.58	2.19	2.40	2.01	2.72	1.86	3.31	1.72	3.9
		1000	3.25	1.12	2.98	1.85	2.77	2.83	2.60	3.20	2.44	3.89	2.31	4.59
		1150	3.84	1.29	3.56	2.13	3.36	3.25	3.18	3.68	3.03	4.48	2.89	5.28	2.76	6.27
		1250	4.23	1.40	3.95	2.32	3.75	3.53	3.57	4.00	3.42	4.87	3.28	5.74	3.15	6.81
		1350	4.62	1.52	4.34	2.50	4.14	3.82	3.96	4.32	3.81	5.25	3.67	6.19	3.54	7.36	3.43	8.30
		1500	5.20	1.69	4.93	2.78	4.72	4.24	4.55	4.80	4.39	5.84	4.26	6.88	4.13	8.17	4.01	9.22
		1600	5.59	1.80	5.32	2.97	5.11	4.52	4.94	5.11	4.78	6.23	4.65	7.34	4.52	8.72	4.40	9.83
		1750	6.18	1.97	5.91	3.24	5.70	4.95	5.52	5.59	5.37	6.81	5.23	8.03	5.10	9.54	4.99	10.75
		1850	6.57	2.08	6.30	3.43	6.09	5.23	5.91	5.91	5.76	7.20	5.62	8.49	5.50	10.08	5.30	11.37
		2000	7.15	2.25	6.88	3.71	6.67	5.65	6.50	6.39	6.35	7.78	6.21	9.18	6.08	10.90	5.96	12.29

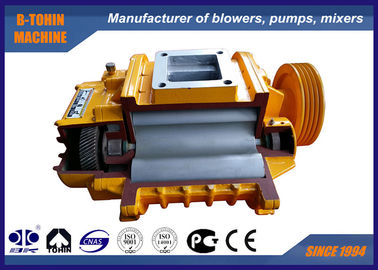

블로어 주체 구조

전문 철조 3 로브 뿌리 블로거 압력 10-80KPA 0

- 아니	부분 이름	큐티	- 아니	부분 이름	큐티	- 아니	부분 이름	큐티
1	발판	2	9	왼쪽 끝 커버	1	17	오일 탱크	1
2	헥사곤 볼트	4	10	둥근 핀	4	18	기구	2
3	먼지 방지 밀봉	1	11	껍질	1	19	열쇠	2
4	드라이브 릴러	1	12	오일 밀봉	4	20	엑시얼 수갑	2
5	드라이브 끝 베어링	2	13	오른쪽 끝 커버	1	21	기어 끝 베어링	2
6	원동 휠퍼	2	14	볼트	16	22	베어링 플레이트	2
7	먼지 덮개	1	15	호흡기	1	23	조절 가능한 패드	몇 개
8	지방 톱니	2	16	볼트	8	24	자기 견과류	1

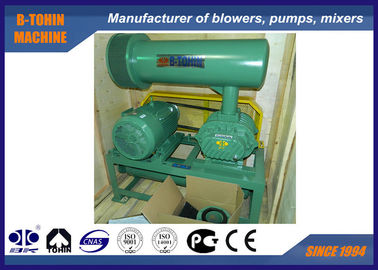

블로어 패키지의 조립 도면

전문 철조 3 로브 뿌리 블로거 압력 10-80KPA 1

범위에 대한 표준 공급

1. 맨 셰프트 블러

2. 완화 밸브

3웨이퍼 체크 밸브 (스림 타입)

4. 흡입 소음 차단기 (공기 필터)

5. 방출 소음 억제기

6. 공공 기반 (벨트 커버)

7. 고무 유연 관절 및 충격 흡수

8. 모터 롤리

9. 압력계

10V 벨트

11. 볼트 및 견과류 및 기타 연결 부품

12전기 3단계 모터

제품 구상 차원

전문 철조 3 로브 뿌리 블로거 압력 10-80KPA 2

BK윤곽 차원 시트																	단위:mm
종류	포트 디아	모터 전력	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	4-M16 × h	무게 (1kg)
BK4005	40 ((1.5) ")	1.5·4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BK4007	50 (((2")	10.555.5	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BK5003	65 ((2.5")	50.57.5	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	171
		11~15										474	538
BK5006	100 ((4")	50.57.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11~15										489	553
		18.5·22										534	598
BK5009	100 ((4")	50.57.5	1255	984	110	192	608	204	272	1225	163	325	409	150	230	18	4-M16×300	239
		11~15										428	512
		18.5·22										473	557
BK6005	80(3")	50.57.5	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	241
		11~15										458	532
		18.5·22										493	567
BK6008	125 ((5")	50.57.5	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	290
		11~15										410	495
		18.5·22										455	540
		30										495	580
		37~45										560	645
BK6015	150 ((6")	11~22	1340	1064	113	222	748	232	364	1460	238	476	573	180	280	24	4-M16×400	380
		30										539	636
		37~45										563	660
BK7006	100 ((4")	11~15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	385
		18.5·22										534	608
		30										574	648
		37~45										636	710
BK7011	150 ((6")	11~15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	477
		18.5·22										457	550
		30										497	590
		37~45										559	652
BK7018	200 ((8")	11~45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
BK8016S	150 ((6")	30~90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BK8024S	200 ((8")	22~90	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BK9020S	200 ((8")	30~132															4-M16×400
BK9030S	250 ((10")	37~90	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110~220										960	1070
BK10027S	300 (((12")	37~90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10~220	2210	1890								960	1070
BK10034S	350 ((14")	75315	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
BK12034과 BK12042의 차원은 특별히 제공될 것입니다.
스탠d아드 acce죄송합니다. 포함:입구 및 출구 소음 억제기,압 gau기체, 기체, 펄러 롤리, 엔진 롤리,be벨트 경비e리프 밸브, 체크 밸브
위의 무게는 표준 액세서리에만 적용됩니다, 모터가 제외됩니다.
