송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001 / ISO14001/CE |
| 모델 번호: | BK8024S |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | USD 7890- USD 9860 |
| 포장 세부 사항: | 나무 케이스를 내보내기 |
| 배달 시간: | 45 일 일 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 200 세트 |
| 이름: | 3 엽 뿌리 붓기 | 재료: | 철 |
|---|---|---|---|
| 공기 흐름: | 33.69m3/min-77.85m3/min | 색상: | 맞춤형 |
| 송풍기 RPM: | 700-1500 RMP | 전압: | 380V/400V/415V/440V/사용자 정의 |
| 빈도: | 50Hz/60Hz | 애플리케이션: | 폐수 처리 |
| 설치 형태 :: | 수평하거나 수직 | ||
| 강조하다: | 3개의 로브 뿌리 송풍기,압축 공기를 넣은 운반 송풍기 |
||

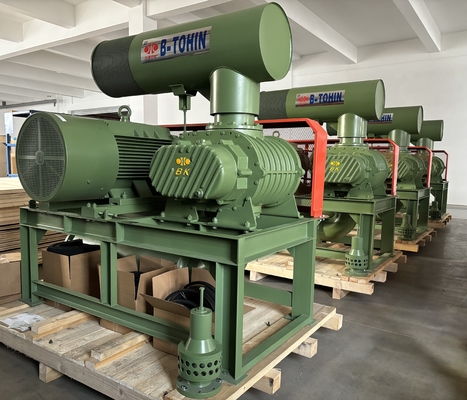

BK 소개
BK 루츠 블로워는 미국에서 도입된 기술과 국가 표준에 따라 설계 및 제조된 제품입니다. 이 유형의 블로워는 간단한 구조와 높은 용적 효율이 특징입니다.
사양:
| 모델 | BK8024S |
| 공기 용량 | 33.69m3/Min-77.85m3/Min |
| 배출 차압 | 10-60KPA |
| 회전 속도 | 700rpm-1500rpm |
| 모터 유형 | 22KW-90KW 380/400/415/440V, 3상, 50/60HZ |
| 설치 유형 | 표준: 수평형. 수직형도 선택 가능합니다. |
| 모터 제외 블로워 중량 | 800 kg |
| 포장 크기 (약) | 2.35*1.65*2.60m (길이*너비*높이) |
| 특징 | 1. 헬리컬 타이밍 기어로 부드러운 작동 2. 컴팩트하고 유연한 설치로 사용자에게 더 많은 선택권 제공. 3. 임펠러와 샤프트의 일체형 구조로 분리형 구조 블로워의 단점 보완 4. 내마모성 및 내열성이 뛰어난 불소 고무 재질의 수입 오일 씰 채택. 5. 저소음, 저진동 및 에너지 소비. |
매개변수
| 모델 | 포트 직경 (mm) | 속도 | 흡입 용량 (m3/min) 및 샤프트 동력 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8024S | 200(8") | 800 | 40.55 | 19.47 | 38.59 | 24.83 | 37.09 | 30.18 | 35.82 | 35.54 | 34.7 | 40.9 | 33.69 | 46.25 | ||||
| 850 | 43.39 | 20.69 | 41.42 | 26.38 | 39.92 | 32.07 | 38.65 | 37.76 | 37.53 | 43.45 | 36.52 | 49.14 | ||||||
| 900 | 46.22 | 21.90 | 44.25 | 27.93 | 42.75 | 33.96 | 41.48 | 39.98 | 40.36 | 46.01 | 39.35 | 52.03 | ||||||
| 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | ||||||
| 1050 | 55.86 | 25.99 | 53.96 | 33.14 | 52.50 | 40.29 | 51.26 | 47.44 | 50.18 | 54.59 | 49.20 | 61.75 | ||||||
| 1150 | 58.61 | 27.17 | 56.71 | 34.65 | 55.24 | 42.12 | 54.01 | 49.60 | 52.93 | 57.08 | 51.95 | 64.55 | ||||||
| 1250 | 64.11 | 29.53 | 62.20 | 37.66 | 60.74 | 45.79 | 59.51 | 53.91 | 58.42 | 62.04 | 57.44 | 70.16 | ||||||
블로워 부품 설명:
| 케이싱 | 주철 HT200으로 제작 효율 향상을 위한 ENDLESS 구조 채택, CNC 센터에서 1회 가공하여 고정밀 실현 |
| 로터 (샤프트 및 임펠러) | 주철 QT500으로 제작 임펠러와 샤프트는 일체형으로 주조됩니다. NC 플래너 가공을 채택하여 고정밀 달성 |
| 기어 엔드 베어링 | NSK 브랜드, 원통 롤러 베어링 NSK 브랜드, 이중 행 앵귤러 볼 베어링, 축 하중 지지 가능드라이브 엔드 베어링 |
| GCr15로 제작 | NSK 브랜드, 원통 롤러 베어링 기어 |
| 20CrMnTi로 제작 | 더 부드러운 작동을 위한 베벨 구조 오일 씰 |
| 불소 고무로 제작 | 고온에 견디고 수명이 깁니다. 작동 원리 |
루츠 블로워는 용적형 블로워로, 회전 속도에 비례하여 고정된 양의 공기를 배출합니다. 매 회전마다 두 개의 로브가 세 번의 공기 흡입 및 배출을 완료합니다. 두 개의 로브 블로워와 비교하여 공기 맥동이 적고, 부하 변동이 작으며, 강도가 높고, 소음 및 진동이 낮습니다.
두 개의 평행 샤프트에는 각각 세 개의 로브가 있으며, 모든 로브는 서로와 하우징 내부에 작은 간격을 유지합니다. 각 로브 회전 시, 흡입구에서 일정량의 공기가 흡입되어 하우징 내부 표면을 통해 블로워의 배출구로 이송됩니다.
두 샤프트는 타이밍 기어로 회전하며, 로브 사이에 접촉이 없어 윤활 없이 고속으로 회전할 수 있습니다. 다음과 같은 특징을 가지고 있습니다: 간단한 구성; 부드러운 작동; 우수한 성능 안정성. 다양한 산업 분야에 널리 적용되었습니다.
구조
응용
