송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK8016S |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 달 당 100 세트 |
| 이름: | 3 엽 뿌리 붓기 | 공기 용량: | 15.21~47.14m3/min |
|---|---|---|---|
| 최대토출압력: | 10-80KPA | 모터 전력: | 30-90KW |
| 방전 구멍: | DN150(6인치) | 송풍기 RPM: | 700-1500 |
| 적용:: | 폭기, 역세, 공압 이송, 수처리, 시멘트 공장, 인쇄 공장 등에 적용됩니다. | 주재료: | 금속 |
| 기술의 유래: | 미국 | 베어링 브랜드: | 고객의 선택에 따라 NSK, SKF |
| 전압 및 주파수: | 380V/400V/415V/440V&50Hz/60Hz | 패키지: | 목재 케이스 및 방습 플라스틱 필름 수출 |
| 강조하다: | 3 로브는 에어블로어를 정착시킵니다,세가지 로브 유형 송풍기 기반,80 kpa 로브 유형 송풍기 |
||

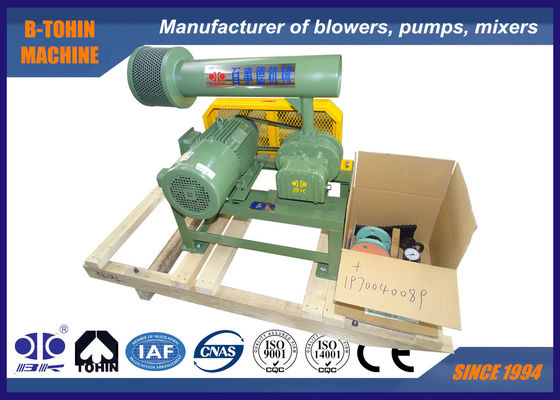

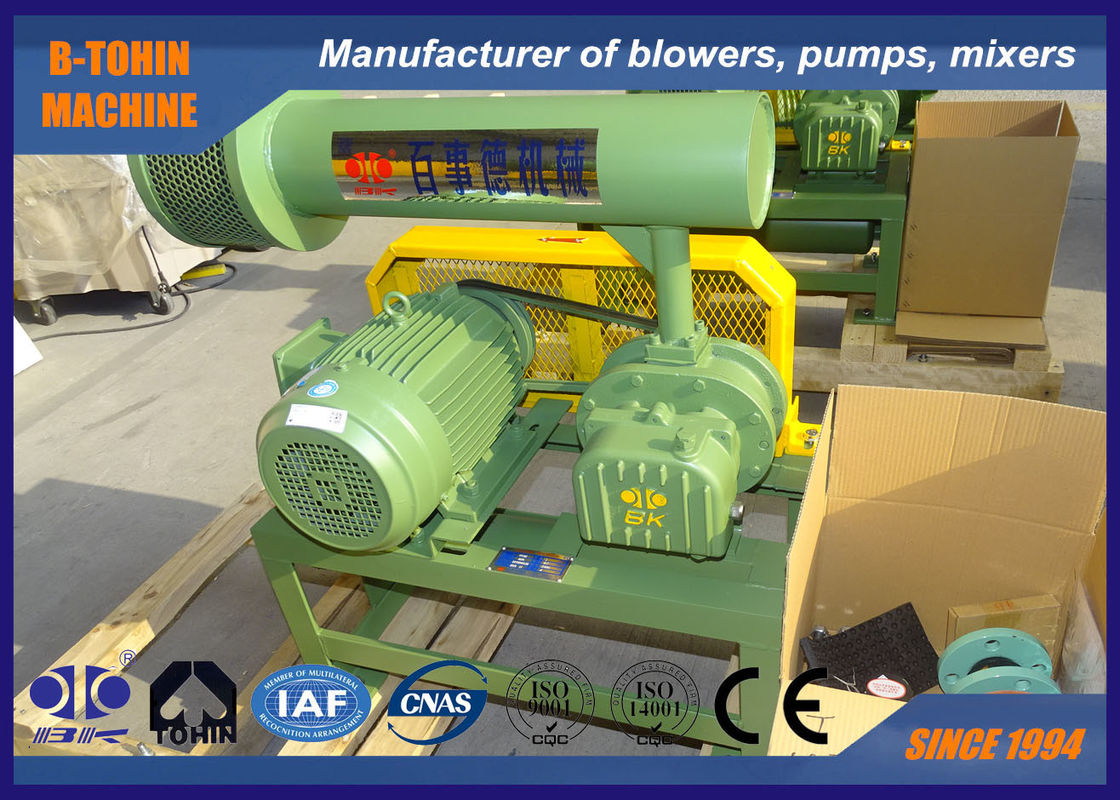

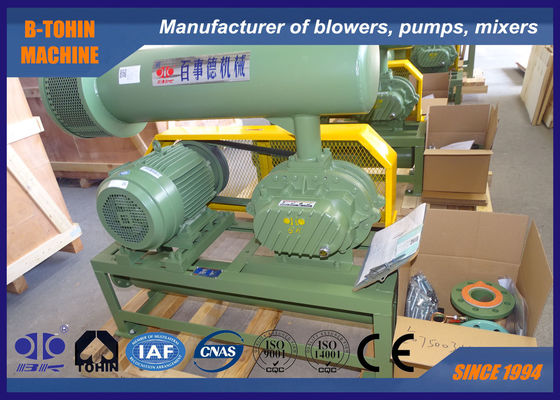

양성 세 엽 뿌리 블로어, 압력 10-80KPA, 회전 속도 700-1500rpm
루트 블로어는 전기, 석유, 철강 산업, 향기, 식품, 산소 제조, 스핀링,
진공 포장, 종이 제조, 수산물 재배, 하수 처리, 공기 운반 등
사양:
|
모델 |
BK8016S |
|
공기 용량 |
150.21-47.14m3/분 |
|
배열차압 |
10-80KPA |
|
회전속도 |
700~1500회속 |
|
모터 타입 |
30-90KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터 또한 제공됩니다 |
|
자동차 브랜드 |
표준: 시멘스 베이드 또는 이바운 모터 시멘스 및 ABB 모터 선택 |
|
설비 유형 |
표준: 수평형 당신의 선택에 대한 수직 유형 |
| 색상 | 맞춤형, RAL6011 표준 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
730kg |
|
패키지 크기 대략 |
2.1*1.5*2.35 (길이* 너비*높이) |
특징:
1원활한 작동을 위해 나선형 타이밍 기어
2콤팩트하고, 설치에 유연한 것은 사용자에게 더 많은 선택을 제공합니다.
3. 릴러의 통합 구조를 채택, 더 안정적인 운영.
4. 좋은 마모 저항과 고온 저항을 가진 플루오릭 고무로 만든 수입 오일 밀을 채택하십시오.
5작은 진동과 경제적인 에너지 소비
파라미터 시트
| 모델 | 포트 디아 | 속도 | 입수 용량 (m3/min) 및 원자력 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8016S | 150 ((6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
제조 표준
공급자가 제공하는 제품은 다음 표준에 따라 제조됩니다.
JISB8341-1995 "진압압기 시험 및 검사 방법"
JB/T8941.1-1999 "일반용 루트 블로어 조건"
JB/T8941.2-1999 "일반용 루트 블러에 대한 성능 시험 방법"
GB/T 13306-91 GB/T 13306-91 "명표"
블로어 주체 구조
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
- 아니 |
부분 이름 |
큐티 |
|
1 |
발판 |
2 |
|
9 |
왼쪽 끝 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
헥사곤 볼트 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
기구 |
2 |
|
3 |
먼지 방지 밀봉 |
1 |
|
11 |
주택 |
1 |
|
19 |
열쇠 |
2 |
|
4 |
드라이브 릴러 |
1 |
|
12 |
오일 밀봉 |
4 |
|
20 |
엑시얼 수갑 |
2 |
|
5 |
드라이브 끝 베어링 |
2 |
|
13 |
오른쪽 끝 커버 |
1 |
|
21 |
기어 끝 베어링 |
2 |
|
6 |
원동 휠퍼 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
먼지 덮개 |
1 |
|
15 |
호흡기 |
1 |
|
23 |
조절 가능한 패드 |
몇 개 |
|
8 |
지방 톱니 |
2 |
|
16 |
장착 볼트 |
8 |
|
24 |
자기 견과류 |
1 |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 맨 셰프트 블러
2. 완화 밸브
3. 슬림 타입 웨이퍼 체크 밸브
4. 흡입 소음 차단기 (공기 필터)
완충 소음 장치는 주로 블러의 입구에서 공기 흐름 소음을 제거하기 위해 채택됩니다. 그것은 외부 실린더, 내부 실린더, 플랜지 및 기타 부분으로 용접됩니다.그리고 소음 흡수 물질은 가벼운 무게를 위해 내부와 외부 실린더 사이에 배치됩니다., 낮은 저항과 더 나은 소음 감축 효과. 소음 억제기는 A3 강철으로 만들어집니다.
5. 방출 소음 억제기
6펌프와 모터 베이스 (벨트 커버)
7. 고무 유연 관절 및 충격 흡수
8. 모터 롤리
9. 압력계
10V 벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 전기 모터
어쿠스틱 상자, 제어 캐비닛, 자동 시작 밸브 및 예비 부품과 같은 옵션 부품이 제공됩니다.
