송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | BK8016S |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 기준 나무 상자 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 100 세트 |
| 이름: | 3 엽 뿌리 붓기 | 공기 용량: | 15.21~47.14m3/min |
|---|---|---|---|
| 최대토출압력: | 80KPa | 모터 파워: | 30-90KW |
| 배출 보어: | DN150mm (6”) | 애플리케이션:: | 폭기, 역세, 공압 이송, 수처리, 시멘트 공장, 인쇄 공장 등에 적용됩니다. |
| 주요재료: | 주철 | 기술의 유래: | 미국 |
| 베어링 브랜드: | 중국 브랜드, NSK, SKF 고객 선택 | 전압: | 380V/400V/415V/440V/맞춤형 |
| 빈도: | 50Hz/60Hz | 속도: | 700-1500rpm |
| 강조하다: | 세 로브 공기 루트 송풍기,루트 진공 송풍기 세 로브,세 로브 루트 진공 송풍기 |
||

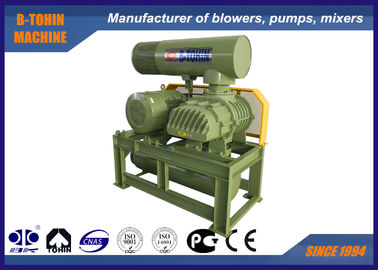

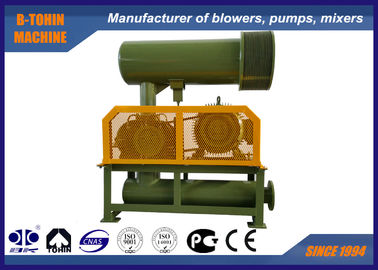

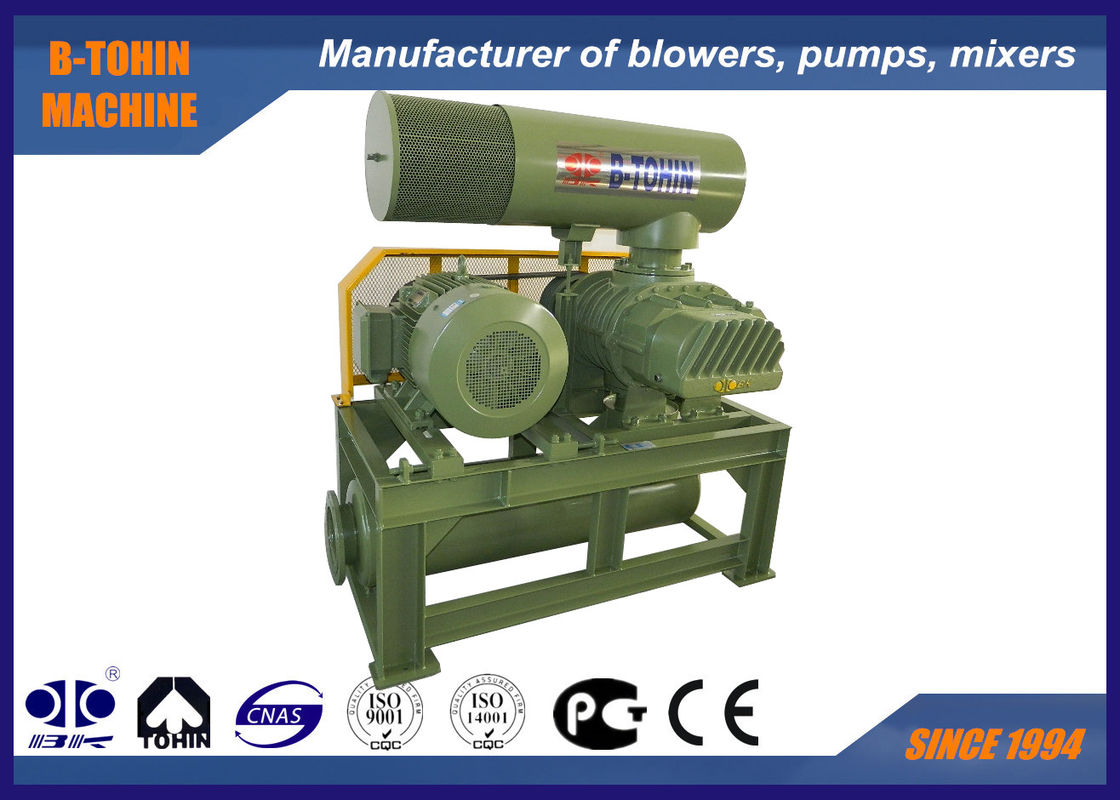

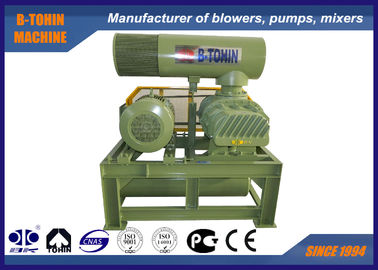

3개의 로브 루트 블로워, 압력 10-80KPA, 회전 속도 700-1500rpm
루트 블로워는 전기, 석유, 철강 산업, 스멜링, 식품, 산소 제조, 방적 등에서 널리 사용됩니다.
진공 포장, 제지, 양식, 하수 처리, 공압 이송 등
사양:
|
모델 |
BK8016S |
|
공기 용량 |
15.21-47.14m3/분 |
|
배출 차압 |
10-80KPA |
|
회전 속도 |
700-1500rpm |
|
모터 유형 |
30KW-90KW 380/400/415/440V, 3상, 50/60HZ, 주파수 모터도 사용 가능 |
|
설치 유형 |
표준: 수평형 수직형도 선택 가능 |
| 색상 | 맞춤형, RAL6011 표준 |
|
블로워(모터 제외)의 순중량 |
730 kg |
|
포장 크기 (근사치) |
2.1*1.5*2.35 (길이*너비*높이) |
| 모델 | 포트 직경 (MM) | 속도 | 흡입 공기량 (m3/min) 및 샤프트 동력 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
특징:
1. 헬리컬 타이밍 기어로 부드러운 작동
2. 컴팩트하고 유연한 설치로 사용자에게 더 많은 선택권 제공.
3. 임펠러 일체형 구조 채택으로 작동 안정성 향상.
4. 불소 고무로 만든 수입 오일 씰 채택으로 내마모성 및 고온 저항성이 우수.
5. 작은 진동 및 경제적인 에너지 소비.
파라미터 시트
제조 표준
공급업체에서 제공하는 제품은 다음 표준에 따라 제조됩니다:
JISB8341-1995 "용적 압축기 시험 및 검사 방법"
JB/T8941.1-1999 "일반 용도 루트 블로워 조건"
JB/T8941.2-1999 "일반 용도 루트 블로워 성능 시험 방법"
GB/T 13306-91 GB / T 13306-91 "명판"
블로워 본체 구조
|
번호 |
부품명 |
수량 |
|
번호 |
부품명 |
수량 |
|
번호 |
부품명 |
수량 |
|
1 |
받침대 |
2 |
|
9 |
왼쪽 엔드 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
육각 볼트 |
4 |
|
10 |
라운드 핀 |
4 |
|
18 |
기어 |
2 |
|
3 |
방진 씰 |
1 |
|
11 |
하우징 |
1 |
|
19 |
키 |
2 |
|
4 |
구동 임펠러 |
1 |
|
12 |
오일 씰 |
4 |
|
20 |
축 슬리브 |
2 |
|
5 |
구동 엔드 베어링 |
2 |
|
13 |
오른쪽 엔드 커버 |
1 |
|
21 |
기어 엔드 베어링 |
2 |
|
6 |
피동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
|
7 |
방진 커버 |
1 |
|
15 |
브리더 |
1 |
|
23 |
조절 패드 |
여러 개 |
|
8 |
그리스 니플 |
2 |
|
16 |
마운팅 볼트 |
8 |
|
24 |
마그네틱 너트 |
1 |
블로워 패키지 조립 도면
표준 공급 범위
1. 베어 샤프트 블로워
2. 릴리프 밸브
3. 슬라임 타입 웨이퍼 체크 밸브
4. 흡입 소음기 (에어 필터 포함)
댐핑 소음기는 주로 블로워 흡입구의 공기 흐름 소음을 제거하는 데 사용됩니다. 외부 실린더, 내부 실린더, 플랜지 및 기타 부품으로 용접되며, 경량, 저항, 우수한 소음 감소 효과를 위해 내부 및 외부 실린더 사이에 흡음재가 배치됩니다. 소음기는 A3 강철로 만들어집니다.
5. 배출 소음기
6. 블로워 및 모터 베이스 (벨트 커버 포함)
7. 고무 유연 조인트 및 충격 흡수 장치
8. 모터 풀리
9. 압력계
10. V-벨트
11. 볼트 및 너트 및 기타 연결 부품
12. 전기 모터
음향 인클로저, 제어 캐비닛, 자동 시작 밸브 및 예비 부품과 같은 옵션 부품을 사용할 수 있습니다.
