송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | BKW8024S |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 기준 나무 상자 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 50 세트 |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 31.89-50.67 m³/min | Discharge differential pressure: | 60-80 KPA |
| Motor power: | 22-90 KW | Discharge bore: | DN200(8”) |
| Driven type: | motor driven, connected by belt and pulley | Installation type: | horizontal, vertical available also |
| 강조하다: | 바 0.8 뿌리 로터리 로브 송풍기,세 로브 뿌리 로터리 로브 송풍기,80kpa 트라이 로브 뿌리 송풍기 |
||

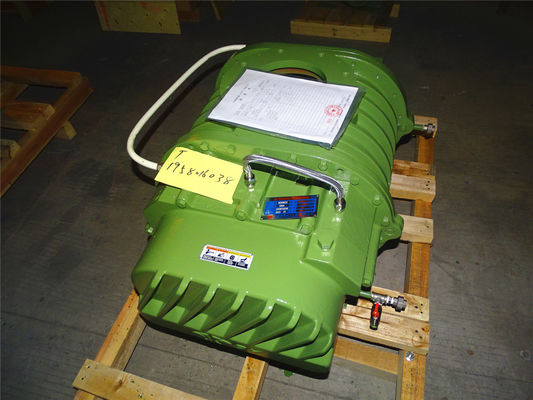

주철 루츠 로터리 로브 송풍기, 용량 3600m3/시간 루츠 로브 송풍기
루츠 송풍기는 공기 용량과 회전수가 비례 관계를 형성하는 용적형 송풍기의 일종입니다. 3엽형 송풍기는 각 회전마다 두 개의 로브에서 세 번의 공기 흡입 및 배출이 필요합니다. 2엽형 송풍기에 비해 3엽 루츠 송풍기는 공기 맥동이 적고 작동이 더 안정적이라는 특징이 있습니다.
두 개의 평행 베어링에 두 개의 로브가 있습니다. 로브, 타원형 케이싱 및 각 로브 사이에는 작은 틈새 공간이 있습니다. 로브가 반대 방향으로 균일한 속도로 회전하면 케이싱과 로브에 의해 둘러싸인 특정 양의 공기가 흡입 측에서 배출 측으로 운반됩니다.
사양
|
모델 |
BKW8024S |
|
공기 용량 |
31.89-50.67m3/min |
|
배출 차압 |
60-80KPA |
|
회전 속도 |
800-1100rpm |
|
냉각 수 용량 |
15 L/min |
|
모터 유형 |
22-90KW |
|
모터 브랜드 |
표준: 지멘스 Beide 또는 Wannan 모터 |
|
설치 유형 |
표준: 수평 유형. |
|
송풍기 N.W. 모터 제외 |
800kg |
|
포장 크기 약. |
2.28*1.51*2.45m (L*W*H) |
특징
1. 에너지 절약을 위해 로터 곡선이 15~25% 향상되었습니다.
2. BKW 루츠 송풍기는 불소 고무 밀봉 재료를 사용하여 우수한 밀봉 성능을 제공합니다.
3. 기어 정밀도는 5급이며, 부품은 부드러운 작동을 위해 NC 가공됩니다.
4. 정확한 동적 균형으로 인한 낮은 진동.
5. 운반되는 공기는 깨끗하고 오일이나 먼지가 없습니다.
매개변수 시트
| 모델 | 포트 직경(MM) | 속도 | 입구 기류(m3/min) 및 샤프트 동력(KW)(m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 냉각 물 |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW8024S | 200 (8") | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | |||||
| 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | ||||||||
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||||||||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||||||||
| 1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 | ||||||||
송풍기 본체 구조
냉각 수 흐름 방향

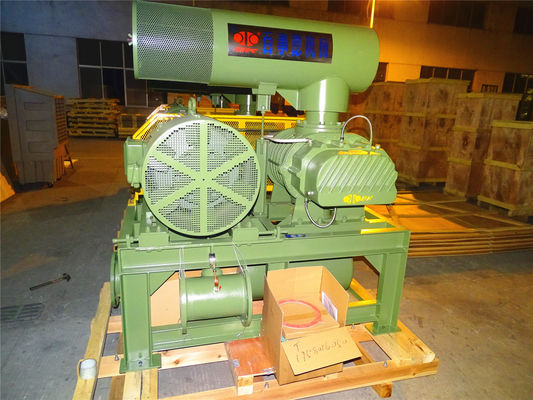

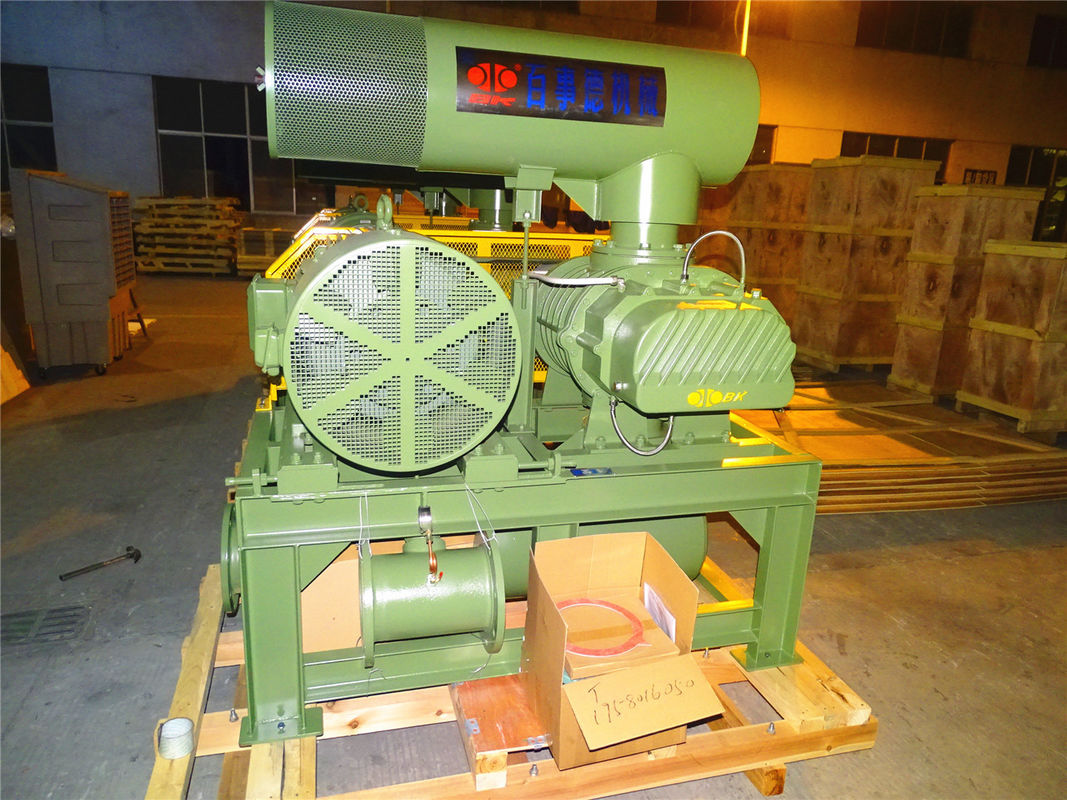

송풍기 패키지 조립 도면
표준 공급 범위
1. 샤프트 송풍기
2. 흡입 소음기(에어 필터 포함)
3. 배출 소음기
4. 릴리프 밸브
이는 시스템의 안전 장치입니다. 시스템이 비정상적으로 작동하고 저항이 정격 값보다 높으면 압력 릴리프 밸브가 열려 압력 릴리프 밸브에서 공기를 배출하여 송풍기 및 모터의 과부하를 방지합니다.
5. 체크 밸브
이는 정지 시 시스템의 고압 공기의 역류를 방지하는 데 사용됩니다. 역류는 송풍기 반전을 일으키고 송풍기 고장을 유발할 수 있습니다. 밸브 본체는 주철로 제작되었습니다.
6. 플렉시블 조인트
7. 압력 계
8. 송풍기 풀리 및 모터 풀리
9. V-벨트
10. 벨트 커버
11. 공용 베이스
12. 모터
