송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BKW5006 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 100 세트 |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 3.62-10.72 m³/min | Discharge differential pressure: | 60-100KPA |
| Motor power: | 5.5-7.5/11-15/18.5-130 KW | Discharge bore: | DN100(4”) |
| Driven type: | motor driven, connected by belt and pulley | Installation type: | Vertical, horizontal available also |
| 강조하다: | 고압 송풍기,회전하는 긍정적인 송풍기 |
||

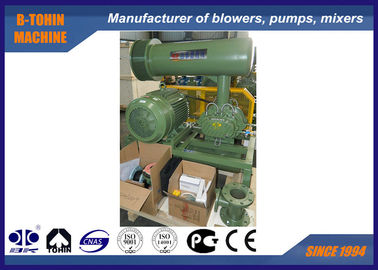

DN100 루츠 로터리 로브 송풍기, 최대 압력 100KPA, 폭기 루츠 송풍기
미국에서 도입된 기술을 바탕으로, 삼엽 로브와 수냉 구조를 갖춘 BKW 시리즈 루츠 송풍기를 개발했습니다. 송풍기 유닛은 송풍기, 모터, 흡입 및 배출 소음기, 필터, 플렉시블 조인트, 릴리프 밸브, 체크 밸브, 압력 게이지를 포함하는 컴팩트한 구조를 가지고 있으며, 방음 인클로저 및 제어 장치를 장착할 수도 있습니다.
사양
|
모델 |
BKW5006 |
|
공기 용량 |
3.62-10.72m3/min |
|
배출 차압 |
60-100KPA |
|
회전 속도 |
850-2000rpm |
|
냉각수량 |
6 L/min |
|
모터 유형 |
5.5-7.5/11-15/18.5-130KW |
|
모터 브랜드 |
표준: Siemens Beide 또는 Wannan 모터 |
|
설치 유형 |
표준: 수평형. |
|
모터 없는 송풍기 순중량 |
214kg |
|
포장 크기 (약) |
송풍기용 포장 상자: 1.4*1*0.75m (L*W*H) 송풍기 액세서리용 포장 상자: 1.22*0.66*0.51m (L*W*H) |
응용 분야
1. 폐수 처리 폭기
2. 하수 처리 역세
3. 시멘트 공장 공압 이송
4. 발전소 집진
매개변수 시트
| 모델 | 속도 | 흡입 용량 (m3/min) 및 축 동력 (KW) | 냉각수 | |||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |
| BKW5006 | 850 | 3.18 | 6.31 | 2.98 | 7.12 | 6 | ||||||
| 포트 직경: DN100(4") | 1000 | 4.16 | 7.43 | 3.97 | 8.38 | 3.8 | 9.5 | 3.62 | 10.62 | |||
| 1150 | 5.15 | 8.54 | 4.95 | 9.64 | 4.78 | 10.92 | 4.60 | 12.21 | ||||
| 1250 | 5.80 | 9.28 | 5.61 | 10.48 | 5.43 | 11.87 | 5.26 | 13.27 | ||||
| 1350 | 6.46 | 10.03 | 6.26 | 11.31 | 6.09 | 12.82 | 5.91 | 14.33 | 5.76 | 15.84 | ||
| 1500 | 7.44 | 11.14 | 7.24 | 12.57 | 7.07 | 14.25 | 6.90 | 15.93 | 6.75 | 17.60 | ||
| 1600 | 8.10 | 11.88 | 7.90 | 13.41 | 7.73 | 15.20 | 7.55 | 16.99 | 7.40 | 18.78 | ||
| 1750 | 9.08 | 13.00 | 8.88 | 14.67 | 8.71 | 16.62 | 8.54 | 18.58 | 8.39 | 20.54 | ||
| 1850 | 9.74 | 13.74 | 9.54 | 15.50 | 9.37 | 17.57 | 9.19 | 19.64 | 9.04 | 21.71 | ||
| 2000 | 10.72 | 14.85 | 10.52 | 16.76 | 10.35 | 19.00 | 10.18 | 21.23 | 10.02 | 23.47 | ||
송풍기 본체 구조
냉각수 흐름 방향
송풍기 패키지 조립 도면
표준 공급 범위
1. 샤프트 송풍기
2. 흡입 소음기 (에어 필터 포함)
3. 배출 소음기
4. 릴리프 밸브
5. 체크 밸브
6. 플렉시블 조인트
7. 압력 게이지
8. 송풍기 풀리와 모터 풀리
9. V 벨트
10. 벨트 커버
11. 공용 베이스
12. 모터
