송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |

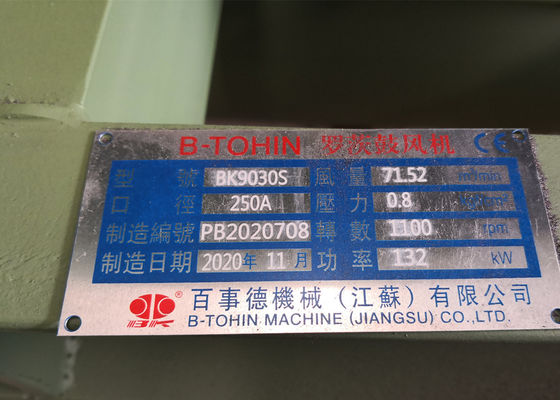

| 모델 번호: | BK9030S |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 기준 나무 상자 |
| 배달 시간: | 사전 지불을받은 후 30 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 50 세트 /month |
| 제품명: | 3 엽 뿌리 붓기 | 유형: | 용적형, 루츠 형, 에어 컨베잉 |
|---|---|---|---|
| 공기 용량: | 71.52-1116.5m3/분 | 배출 차압: | 0.1-0.8kgf/cm² |
| 모터 파워: | 132kw | 배출 보어: | DN250 (10”) |
| 냉각방식: | 공기 | 애플리케이션: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. |
| 주요재료: | 주철 | 속도: | 850-1500 rpm |
| 전압: | 380V/400V/415V/440V/맞춤형 | 빈도: | 50Hz/60Hz |
| 강조하다: | 0.8 바 트라이 로브 뿌리 송풍기,132kw 트라이 로브 뿌리 송풍기,세 로브 뿌리 송풍기 |
||

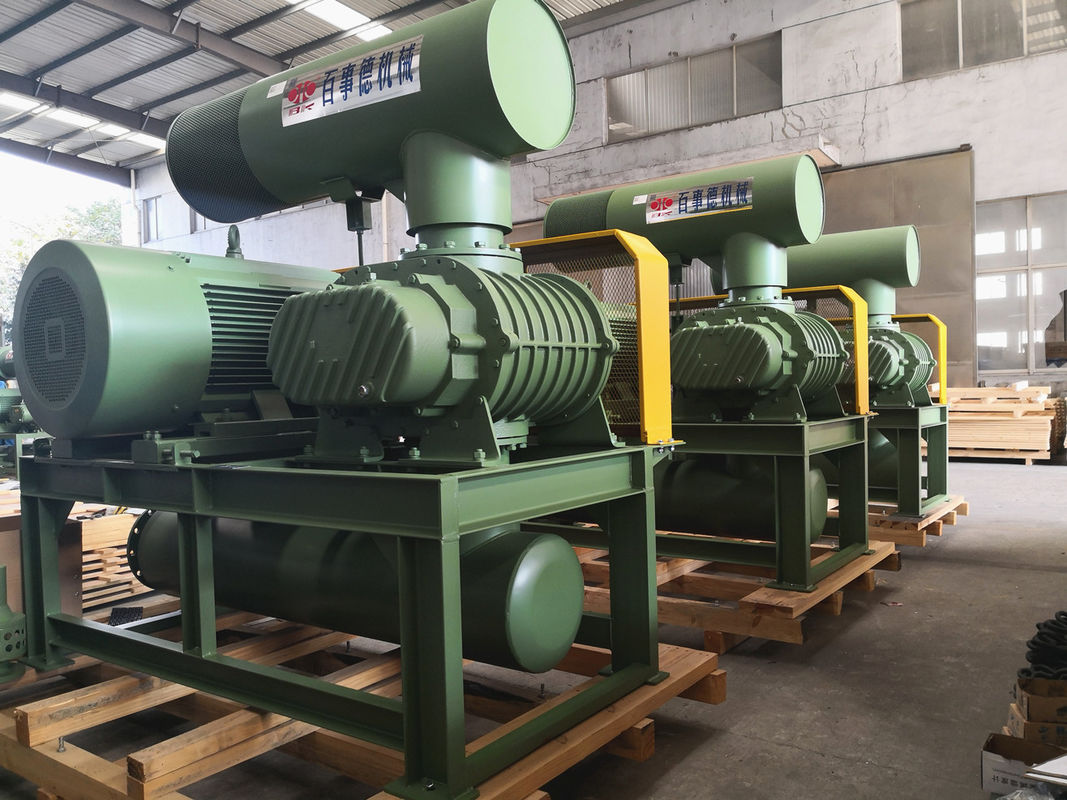

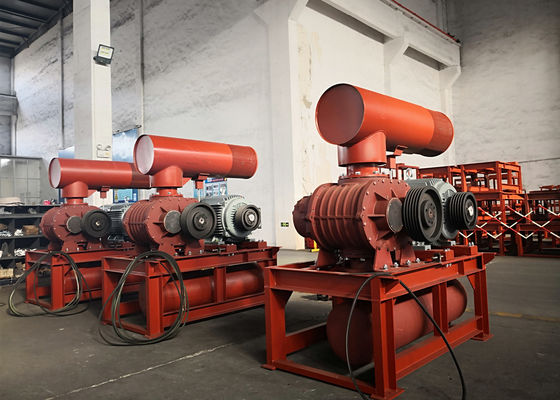

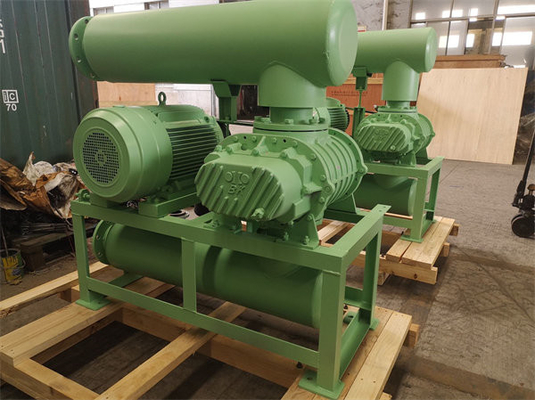

0.8bar, 132KW, 10인치, 850-1500rpm, 71.52-116.5m3/min 삼엽식 루츠 통기 송풍기
루츠 송풍기는 용적형 송풍기로 회전 속도에 비례하여 일정한 양의 공기를 배출합니다. 매 회전마다 두 개의 로브가 세 번의 흡입 및 배출 과정을 완료합니다. 이엽식 송풍기에 비해 공기 맥동이 적고, 부하 변동이 작으며, 강도가 높고, 소음 및 진동이 적습니다.
사양:
|
포트 직경 (MM) |
250 (10인치) |
|
공기 용량 |
71.52-116.5m방진 씰/min |
|
배출 차압 |
80KPA |
|
회전 속도 |
850-1500rpm |
|
모터 타입 |
37-90/110-220KW 380/400/415/440V, 3상, 50/60Hz, 주파수 모터도 사용 가능 |
|
설치 유형 |
표준: 수평형. 귀하의 선택에 따라 수직형도 가능합니다. 색상 |
| 맞춤형, RAL6011 표준 | 제품 장점 |
1. 최적화된 로브 곡선을 채택하여 송풍기의 내부 누설을 줄이고, 송풍기 효율을 개선하며, 작동 온도를 낮춥니다.
2. 샤프트 직경이 확대된 후, 송풍기의 강도가 향상되어 더 높은 부하 압력에서도 변형 및 충돌이 발생하지 않습니다.
3. 동기 기어는 직선 치형 구조를 채택하여 부드러운 작동을 보장합니다.
4. 고정밀 및 저마찰 계수의 심 홈 볼 베어링을 선택하여 작동 소음을 줄입니다. 또한, 확대된 샤프트 직경에 맞는 대형 베어링을 사용하여 베어링의 하중 용량을 강화하고 수명을 연장합니다.
5. 저소음 및 저진동, 컴팩트하고 경제적인 에너지 소비.
파라미터 시트
모델
| 포트 직경 (MM) | 속도 | 흡입 공기량 (m3/min) 및 샤프트 동력 (KW) | 0.1kgf/cm | |||||||||||||||
| 216 | 216 | 216 | 216 | 216 | 216 | 216 | 216 | |||||||||||
| 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | 2160.01Mpa | |||||||||||
| 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | rpm | |||||||||||
| m3/min | KW | BK9030S | KW | BK9030S | KW | BK9030S | KW | BK9030S | KW | BK9030S | KW | BK9030S | KW | BK9030S | KW | BK9030S | ||
| 250 (10인치) | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | 1000 | 1000 | 1000 | 1000 | |
| 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | 1150 | ||
| 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | 1250 | ||
| 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | 1400 | ||
| 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 108.00 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | 1500 | ||
| 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | 송풍기 본체 구조 | ||
번호
|
부품명 |
수량 |
1 |
|
부품명 |
수량 |
1 |
|
부품명 |
수량 |
1 |
|
송풍기 패키지 조립도 |
2 |
16 |
|
좌측 엔드 커버 |
1 |
송풍기 패키지 조립도 |
|
오일 탱크 |
1 |
송풍기 패키지 조립도 |
|
16 |
4 |
20 |
|
라운드 핀 |
4 |
20 |
|
기어 |
2 |
16 |
|
방진 씰 |
1 |
송풍기 패키지 조립도 |
|
케이스 |
1 |
송풍기 패키지 조립도 |
|
키 |
2 |
16 |
|
20 |
1 |
송풍기 패키지 조립도 |
|
오일 씰 |
4 |
20 |
|
액셜 슬리브 |
2 |
16 |
|
베어링 |
2 |
16 |
|
우측 엔드 커버 |
1 |
송풍기 패키지 조립도 |
|
베어링 |
2 |
16 |
|
피동 임펠러 |
2 |
16 |
|
볼트 |
8 |
볼트 |
|
베어링 플레이트 |
2 |
16 |
|
더스트 컵 |
1 |
송풍기 패키지 조립도 |
|
브리더 |
1 |
송풍기 패키지 조립도 |
|
조절 패드 |
여러 개 |
8 |
|
24 |
2 |
16 |
|
볼트 |
8 |
24 |
|
마그네틱 너트 |
1 |
송풍기 패키지 조립도 |
표준 공급 범위
1. 베어 샤프트 송풍기
2. 압력 릴리프 밸브
3. 웨이퍼 체크 밸브 (슬림형)
4. 흡입 소음기 (에어 필터 포함)
5. 배출 소음기
6. 공용 베이스 (벨트 커버 포함)
7. 고무 유연 조인트 및 충격 패드
8. 모터 풀리
9. 압력 게이지
10. V-벨트
11. 볼트, 너트 및 기타 연결 부품
12. 전기 모터
제품 응용 분야
당사의 제품은 광범위하게 사용됩니다. 당사는 영원히 개선을 추구하며, 고객 만족을 변함없는 약속으로 삼아 시장에서 높은 신용을 얻었습니다.
