원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001 |
모델 번호: | BKW8024S |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 기준 나무 상자 |
배달 시간: | 5 내지 20 근무일이 주문 량과 상술에 의존합니다 |
지불 조건: | L/C (신용장), 전신환 |
공급 능력: | 달 당 50 세츠 |
이름: | 기반 회전식 로브 송풍기 | 타입: | 용적형 루츠 형, 3 로브 |
---|---|---|---|
공기 용량: | 31.89-50.67m3/min | 방출 차등 압력: | 60-80KPA |
원동력: | 55-90W | 방전 구멍: | DN200(8") |
구동 방식: | 운전되고 벨트와 도르래로 연결된 모터 | 설치 형태: | 또한 이용 가능한 수평선상, 수직 |
재료: | 무쇠 | ||
하이 라이트: | 수중생물 배양 기반 교차로 로브 송풍기,무쇠 기반 회전식 로브 송풍기,3600m3/Hour 기반 정변위 송풍기 |

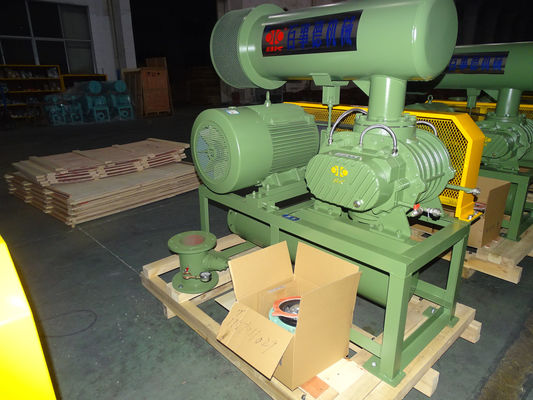

무쇠 기반 회전식 로브 송풍기 3600m3/Hour 기반 로브 송풍기
회전식 로브 송풍기는 공기 전달, 폐액 처리, 수중생물 배양, 어류 양식장, 진공 시스템, 열적 형성, 표면 처리와 유사한 응용 프로그램에서 사용됩니다.
루츠 블로워는 미처리 하수와 산업적 유기폐기물을 공기를 통과시키는데 사용됩니다. 공기에 쐼은 미생물에 의해 소모의 소화를 운전합니다. 루츠 블로워는 영향을 주는 침사 탱크 세정, 필터 플러싱과 가스의 복구를 위해 또한 사용됩니다. 무오일 루츠 블로워는 딥 셀 공기에 쐼을 위해 사용됩니다.
루츠 블로워는 그것의가 능력을 발표하는 일종의 용적 측정 송풍기이고 혁명이 비율을 형성했습니다. 3엽 유형 송풍기의 각각 회전은 2 로브의 에어 suction& 방출의 3 번을 필요로 합니다. 2엽 유형 송풍기와 비교하여, 세 로브 루츠 블로워는 낮은 공기 맥동과 더 안정적인 작동의 특성을 가집니다.
그것은 2가지 평행한 태도에 2 로브를 가지고 있습니다. 각각 로브와 더불어 로브, 타원 케이스 사이의 적은 작은 공간이 있습니다. 그 반대 방향에 있는 로브의 등속 회전이 케이스에 의해 선회된 특정한 양 공기를 만들고 옮긴 로브가 토출 측에게는 흡입면을 구성합니다.
상술
모델 |
BKW8024S |
공기 용량 |
31.89-50.67m3/min |
방출 차등 압력 |
60-80KPA |
회전 속도 |
800-1100rpm |
냉각수 양 |
15개 L / 분 |
전동기형 |
55-90KW |
자동차 브랜드 |
표준 : 지멘스 베이드 또는 완난 모터 |
설치 형태 |
표준 : 수평식. |
모터 없는 송풍기의 북서 |
1160 킬로그램 |
대략적인 포장 크기. |
2.28*1.51*2.45m (L*W*H) |
특징
1. 회전자 곡선은 15 내지 25%를 구하여 에너지를 위해 나아졌습니다
2.BKW 루츠 블로워는 플루오로 고무 밀봉재를 이용하여 좋은 실링 성능을 가지고 있습니다.
3. 기어 정확도는 다섯번째 수업이고 주요 부문이 원활한 실행을 보증해서 기계화된 NC입니다.
4.정확한 동적 평형 때문의 낮은 진동.
5.이송 공기는 석유 또는 먼지의 깨끗하고 자유롭습니다.
매개 변수 시트
모델 | 공항 Dia (MM) | 속도 | 유입구 공기 흐름 (m3/min)and 샤프트 power(KW)(m3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 냉각 물 |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
BKW8024S | 200 (8") | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | |||||
850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | ||||||||
900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||||||||
1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||||||||
1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 |
송풍기 메인 바디의 구조
냉각수의 흐름 방향
송풍기 패키지을 그린 그림을 모으기
범위의 표준 공급
1. 샤프트 송풍기
2. (공기 정화 필터로) 입구 소음기
3. 배출구 소음기
4. 밸브를 완화하세요
그것은 시스템 위의 안전장치입니다. 시스템이 비정상적으로 일하고 저항이 정격값 보다 더 높을 때, 압력 릴리프 밸브는 송풍기와 모터가 과부담인 것을 예방하기 위해 압력 릴리프 밸브로부터 공기를 방출하기 위해 열립니다.
5. 체크 밸브
그것은 중단 동안 시스템에서 고압력 공기의 역류를 방지하는데 사용됩니다. 역류는 송풍기 복귀를 야기시키고 그리고 나서 송풍기 오작동을 야기시킬 수 있습니다. 밸브 본체는 무쇠로 만들어집니다.
6. 플렉시블 조인트
7. 압력계
8. 송풍기 도르래와 모터 풀리
9. v 벨트
10. 벨트 커버
11. 공공 토대
12. 모터
