원래 장소: | 중국 |
브랜드 이름: | BC |
인증: | ISO9001/ISO14001 |
모델 번호: | BC9020 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | USD 7500-9960 / SET |
포장 세부 사항: | 수출 표준 나무 케이스 |
배달 시간: | 5 내지 20 근무일이 주문 량과 상술에 의존합니다 |
지불 조건: | L/C (신용장), 전신환 |
공급 능력: | 달 당 50 세트 |
타입: | 용적형, 루츠 형, 에어 컨베잉 | 공기 용량: | 26.99-81.37m3/min |
---|---|---|---|
방출 차등 압력: | 10-80KPA | 원동력: | 15-90KW |
방전 구멍: | DN250 (10 ") | 냉각 방식: | 공기 |
애플리케이션 :: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. | 주요 재료: | 무쇠 |
하이 라이트: | dn250 기반 회전식 로브 송풍기,80 kpa 기반 회전식 로브 송풍기,공기 냉각법 기반 회전식 로브 송풍기 |

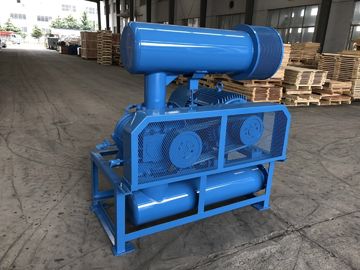

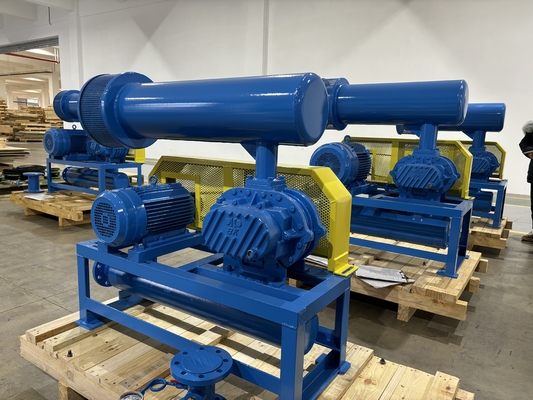

DN250 세 로브 루츠 블로워, 15-132KW, 회전 송풍기를 냉각시키는 80KPA 공기
BC 송풍기는 용적 효율과 더불어 가득 찬 단열적 효율을 향상시켰고, 훌륭한 공중을 제공합니다
능력 vs.pressure 특성.
모델 |
BC9020 |
공기 용량 |
26.99-81.37m3/min |
방출 차등 압력 |
10-80KPA |
회전 속도 |
700-1500rpm |
전동기형 |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, 또한 이용 가능한 주파수 모터 |
자동차 브랜드 |
표준 : 지멘스 베이드 또는 완난 모터 지멘스와 ABB는 당신의 선택을 위해 자동차로 나릅니다 |
설치 형태 |
표준 : 수평식. 당신의 옵션을 위해 가능한 수직형 |
색 | RAL6011의 표준인 쿠스토미즈드 |
모터 없는 송풍기의 북서 |
1310 킬로그램 |
대략적인 포장 크기. |
2.62*1.78*2.45m (length*width*height) |
특징 :
1.80 kpa 상승압 이내에 BC 3엽 송풍기 needn't 냉각 용수.
2. 나선형 기어는 훨씬 더 안정적 컨베잉을 위해 채택됩니다.
3. 회전자의 특별한 프로필의 입양에 의해, 회전자 사이의 제거는 끊임없이 계속되기 위해 잡힐 수 있습니다,
그것이 효율을 심지어 더 높게 합니다.
4. 회전자의 정확성은 완전히 정확한 NC 기계 위의 대량 생산에 의해 제어됩니다.또한,
회전자는 제조 단계에 그들이 다이나믹하게 균형화되는 이후 거의 진동이 없습니다
이미.
5. 나선형인 타이밍 기어는 또한 사용 수명을 연장하기만이 아니라 소음을 더 낮게 하기 위해 채택됩니다.
매개 변수 시트
모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250(10") | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
송풍기 메인 바디의 구조
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
1 |
기반 |
2 |
|
9 |
좌단부 커버 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
육각 볼트 |
4 |
|
10 |
라운드 핀 |
4 |
|
18 |
기어 |
2 |
3 |
오염방지 밀봉 |
1 |
|
11 |
케이스 |
1 |
|
19 |
키 |
2 |
4 |
드라이브 추진하는 것 |
1 |
|
12 |
오일 실 |
4 |
|
20 |
축 수관 |
2 |
5 |
태도 |
2 |
|
13 |
좌측 단부 커버 |
1 |
|
21 |
태도 |
2 |
6 |
구동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
방위 표시판 |
2 |
7 |
더스트 컵 |
1 |
|
15 |
휴식 |
1 |
|
23 |
가변 패드 |
여러 |
8 |
그리스 니플 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기를 띤 핵심 |
1 |

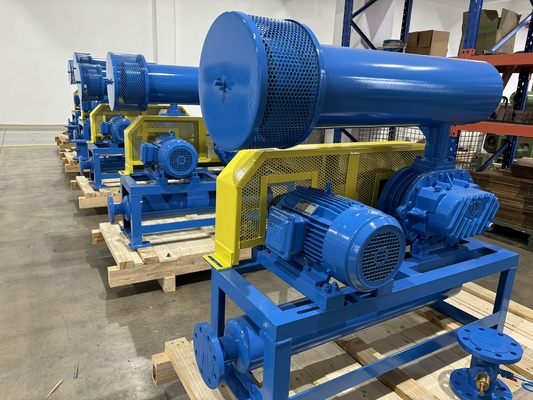

송풍기 패키지을 그린 그림을 모으기
범위의 표준 공급
1. 벌거벗은 샤프트 송풍기
2. 압력은 밸브를 완화합니다
3. 웨이퍼는 밸브 (슬림형)을 확인합니다
4. (공기 정화 필터로) 입구 소음기
5. 배출구 소음기
6. (벨트 커버로) 공공 토대
7. 충돌 플렉시블 조인트와 쇼크 패드
8. 모터 풀리
9. 압력계
10. v 벨트
11. 볼트와 핵심과 다른 연결부
12. 전동기
