원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK9030 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 50 세트 |
타입: | 긍정적인 진지변환, 뿌리는 운반을 타자를 치고, 바람쐽니다 | 공기 수용량: | 43.44-122.58m3/min |
---|---|---|---|
출력 차별 압력: | 10-60KPA | 원동력: | 22-160KW |
출력 구멍: | DN300 (12") | 냉각 형태: | 공기 |
애플리케이션 :: | 물 처리, 시멘트, 관 개간, 발전소, 등을 신청되는 통기 통풍, 영향을 주, 압축 공기를 넣은 운반. | 주요 물자: | 무쇠 |
하이 라이트: | 고압 뿌리 송풍기 22kw,고압 뿌리 송풍기 160kw,뿌리 송풍기 고압 |

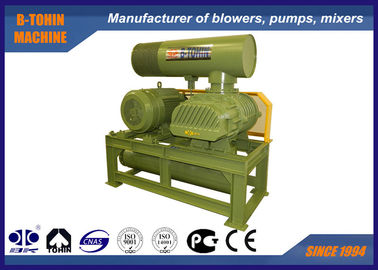

공기 냉각 3개의 로브 뿌리 송풍기, 22-160KW의 고용량 공기 송풍기
BK9030 3 잎 뿌리 송풍기는 사기그릇 건축재료, 제지, 제련, 힘, 석유, 화학물질, 직물, 양식, 하수 처리, 음식, 등과 같은 기업의 많은 종류에서 압축 공기를 넣은 운반 체계를 위해 널리 이용됩니다.
그것은 소음기의 수직 유형 또는 수평한 유형과 일치할 수 있습니다, 또는 소음을 낮추기의 제일 결과를 달성하기 위하여 소음 절연체도 일치하십시오.
명세:
모형 |
BK9030 |
공기 수용량 |
43.44-122.58m3/min |
출력 차별 압력 |
10-60KPA |
회전하는 속도 |
700-1500rpm |
모터 유형 |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ의 유효한 또한 빈도 모터 |
모터 상표 |
기준: 시멘스 Beide 또는 Wannan 모터 당신의 선택권을 위한 시멘스 그리고 ABB 모터 |
임명 유형 |
기준: 수평한 유형. 당신의 선택권을 위해 유효한 수직 유형 |
색깔 | 주문을 받아서 만드는, RAL6011의 기준 |
모터 없는 송풍기의 N.W. |
1550 kg |
대강 패킹 크기. |
2.62*1.78*2.5m (length*width*height) |
특징:
1. 인레트와 출구 소음기가 갖춰진 상태에서, 송풍기의 소음은 낮습니다.
2. 낙관된 회전자 곡선은 송풍기의 효율성을 개량하기 위하여 채택됩니다.
3. 출력된 청결한 공기 및 윤활제 자유롭게.
4. CAD/CAM 기술: 임펠러 회전자, 케이싱, 종판 및 다른 주요 성분은 곁에 합니다
디지털 방식으로 가공.
5. 좋은 외관: 기계는 낙관한 디자인, 유쾌한 모양 및 조밀한 구조의 입니다.
모수 장
모형 | 항구 Dia (MM) |
속도 | 인레트 수용량 (m3/min)와 갱구 힘 (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000년 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150년 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
1250년 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400년 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500년 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 |
모형 | 항구 Dia (MM) |
속도 | 인레트 수용량 (m3/min)와 갱구 힘 (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12") | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000년 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
1150년 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250년 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
1400년 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500년 | 112.94 | 113.69 | 111.29 | 135.73 |
송풍기 주력부대의 구조
아니다. |
제품 이름 |
Qty. |
|
아니다. |
제품 이름 |
Qty. |
|
아니다. |
제품 이름 |
Qty. |
1 |
발 밑 |
2 |
|
9 |
좌단 덮개 |
1 |
|
17 |
석유 탱크 |
1 |
2 |
육각형 놀이쇠 |
4 |
|
10 |
둥근 핀 |
4 |
|
18 |
장치 |
2 |
3 |
먼지 물개 |
1 |
|
11 |
싸기 |
1 |
|
19 |
열쇠 |
2 |
4 |
임펠러를 모십시오 |
1 |
|
12 |
오일 시일 |
4 |
|
20 |
축 소매 |
2 |
5 |
품기 |
2 |
|
13 |
오른쪽 끝 덮개 |
1 |
|
21 |
품기 |
2 |
6 |
몬 임펠러 |
2 |
|
14 |
놀이쇠 |
16 |
|
22 |
방위 판 |
2 |
7 |
먼지 컵 |
1 |
|
15 |
브리더 |
1 |
|
23 |
조정가능한 패드 |
몇몇 |
8 |
윤활제 젖꼭지 |
2 |
|
16 |
놀이쇠 |
8 |
|
24 |
자석 견과 |
1 |
송풍기 포장의 모이는 그림
범위의 표준 공급
1. 벌거벗은 갱구 송풍기
2. 압력은 벨브를 구호합니다
3. 웨이퍼 역행 방지판 (호리호리한 유형)
4. 인레트 소음기 (공기 정화 장치에)
5. 출구 소음기
6. 기본 공중 (벨트 덮개에)
7. 고무 가동 가능한 합동과 충격 패드
8. 모터 폴리
9. 압력 미터 Y-60
10. V 벨트
11. 놀이쇠 및 견과 및 다른 연결 부속
12. 전동기
