송풍기의 각종 종류의 직업적인 제조자
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BK9030 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 수출 표준 나무 케이스 |
| 배달 시간: | 5 내지 20 근무일이 주문 량과 상술에 의존합니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 50 세트 |
| 타입: | 용적형, 루츠 형, 에어 컨베잉 | 공기 용량: | 43.44-122.58m3/min |
|---|---|---|---|
| 방출 차등 압력: | 10-60KPA | 원동력: | 22-160KW |
| 방전 구멍: | DN300 (12 ") | 냉각 방식: | 공기 |
| 애플리케이션 :: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. | 주요 재료: | 무쇠 |
| 하이 라이트: | 공기 냉각법 기반 방식 송풍기,시멘트 기반 유형 송풍기,고압 기반 유형 송풍기 |
||

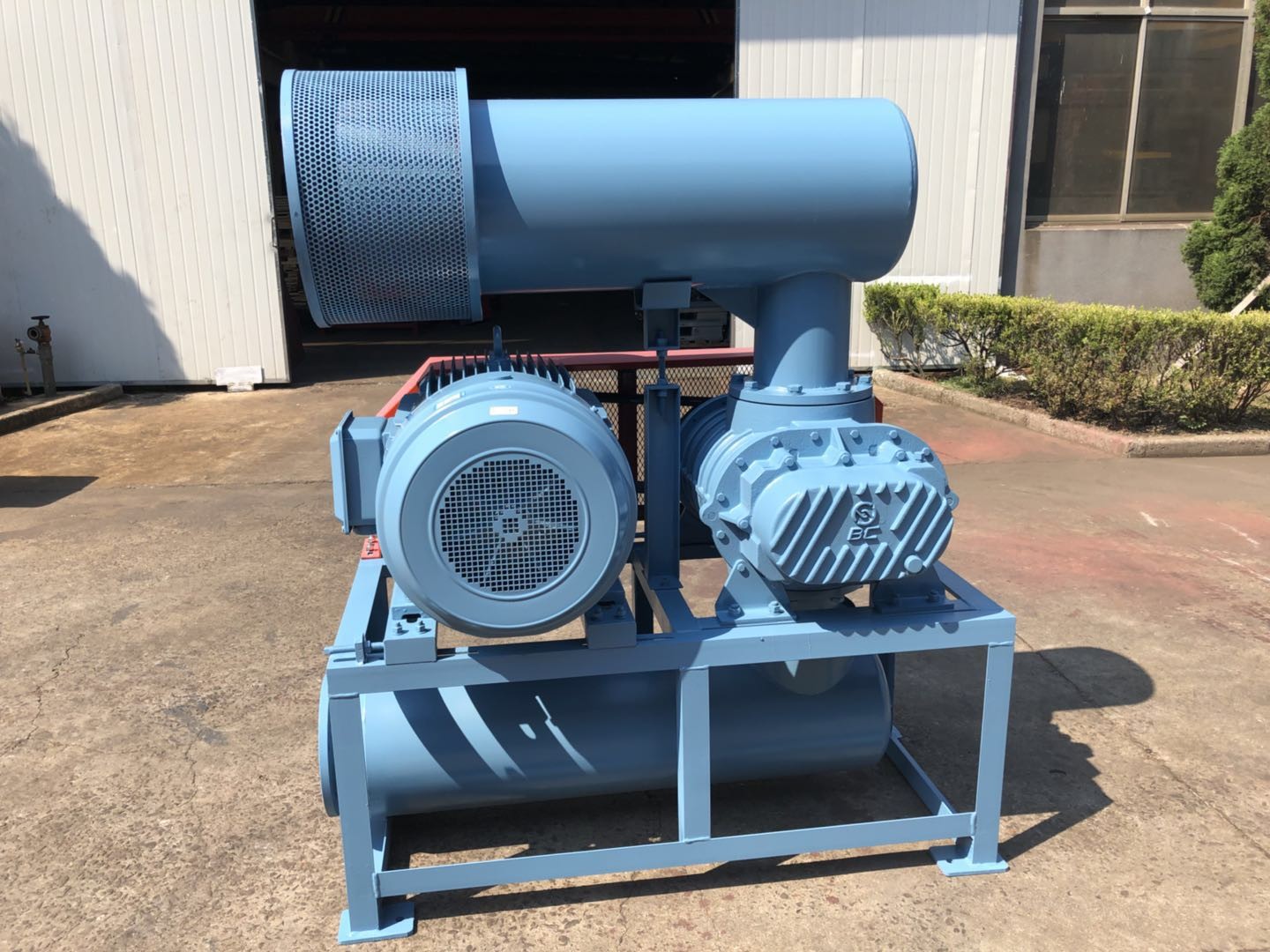

공기 냉각 3 로브 루츠 블로워, 22-160KW, 더 높은 능력 에어블로어
BK9030 세 날 루츠 블로워는 많은 종류의 물질을 구축한 자기, 종이 뜨기, 용융제련, 전력, 석유, 화학, 섬유, 수중생물 배양, 하수 처리, 식품, 등과 같은 산업에서, 넓게 공기 전달 시스템을 위해 사용됩니다.
그것은 사일런서의 수직형 또는 수평식과 일치할 수 있거나, 소음을 낮추는 최상의 결과를 이루기 위해 소음 절연체와 일치합니다.
상술 :
|
모델 |
BK9030 |
|
공기 용량 |
43.44-122.58m3/min |
|
방출 차등 압력 |
10-60KPA |
|
회전 속도 |
700-1500rpm |
|
전동기형 |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, 또한 이용 가능한 주파수 모터 |
|
자동차 브랜드 |
표준 : 지멘스 베이드 또는 완난 모터 지멘스와 ABB는 당신의 선택을 위해 자동차로 나릅니다 |
|
설치 형태 |
표준 : 수평식. 당신의 옵션을 위해 가능한 수직형 |
| 색 | RAL6011의 표준인 쿠스토미즈드 |
|
모터 없는 송풍기의 북서 |
1550 킬로그램 |
|
대략적인 포장 크기. |
2.62*1.78*2.5m (length*width*height) |
특징 :
1. 주입구와 배출구 소음기가 설비된 채로, 송풍기의 소음은 낮습니다.
2. 최적화된 회전자 곡선은 송풍기의 효율을 향상시키기 위해 채택됩니다.
3. 출력 클린 에어와 자유로운 그리스.
4. CAD / 캠 기술 : 추진하는 것 회전자, 케이스, 앤드 판과 다른 핵심 부품은 합니다
디지털 처리.
5. 좋은 출현 : 기계는 있습니다 최적화된 설계, 즐거운 형상과 소형 구조의.
매개 변수 시트
| 모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300(12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 | ||
| 모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300(12") | 700 | 43.44 | 53.05 | ||||||
| 850 | 56.47 | 64.42 | ||||||||
| 1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
| 1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
| 1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
| 1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
| 1500 | 112.94 | 113.69 | 111.29 | 135.73 | ||||||
송풍기 메인 바디의 구조
|
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
|
1 |
기반 |
2 |
|
9 |
좌단부 커버 |
1 |
|
17 |
오일 탱크 |
1 |
|
2 |
육각 볼트 |
4 |
|
10 |
라운드 핀 |
4 |
|
18 |
기어 |
2 |
|
3 |
먼지봉인 |
1 |
|
11 |
케이스 |
1 |
|
19 |
키 |
2 |
|
4 |
드라이브 추진하는 것 |
1 |
|
12 |
오일 실 |
4 |
|
20 |
축 수관 |
2 |
|
5 |
태도 |
2 |
|
13 |
좌측 단부 커버 |
1 |
|
21 |
태도 |
2 |
|
6 |
구동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
방위 표시판 |
2 |
|
7 |
더스트 컵 |
1 |
|
15 |
휴식 |
1 |
|
23 |
가변 패드 |
여러 |
|
8 |
그리스 니플 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기를 띤 핵심 |
1 |
송풍기 패키지을 그린 그림을 모으기
범위의 표준 공급
1. 벌거벗은 샤프트 송풍기
2. 압력은 밸브를 완화합니다
3. 웨이퍼는 밸브 (슬림형)을 확인합니다
4. (공기 정화 필터로) 입구 소음기
5. 배출구 소음기
6. (벨트 커버로) 공공 토대
7. 충돌 플렉시블 조인트와 쇼크 패드
8. 모터 풀리
9. 압력계 Y-60
10. v 벨트
11. 볼트와 핵심과 다른 연결부
12. 전동기
