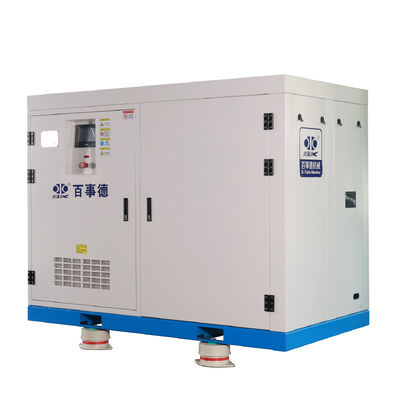

송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO |
| 모델 번호: | BLG300LB |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 표준 수출 목재 케이스 |
| 배달 시간: | 20-30 근무일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 300 세트 |
| 모델: | BLG300LB | 용량: | 55.5-100.7m3/분 |
|---|---|---|---|
| 배기 압력: | 40-90KPA | 유형: | 자기 윤활 I |
| 색상: | 하얀색 | 주요 재료: | 주철 |
| 모터 파워: | 75-200kW | 주요 속도: | 2000-3300rpm |
| 포트 디아드.: | DN300 | 무게: | 3000kg |
| 크기: | W3350mm* D1750mm* H2300mm |
스크류 송풍기 소개
주요 특징:
1, 오일 프리 스크류 송풍기의 암수 로터는 정밀하게 설계되었습니다. 루츠 송풍기와 비교하여 캐비티 내부 압축을 달성할 수 있으며, 동일한 에너지 소비 조건에서 더 높은 효율과 20% 더 높은 에너지 절약 성능을 제공합니다.
2, 안정적인 기류, 압력 변화 시 기류 변동이 적습니다.
3, 더 높은 압력, 저소음 적용 가능.
4, PLC 지능형 원격 제어 및 다양한 통신 방법을 사용할 수 있어 작동 관리가 편리합니다.
스크류 송풍기는 캐비티 내 공기 수송 중에 내부 압축을 달성하므로 스크류 송풍기는 기존 송풍기의 장점을 대부분 가지고 있으며 동시에 더 높은 효율을 가지고 있습니다.
공기 수송 및 압축 과정은 지속적이고 점진적이므로 기류 맥동이 낮고 배기 소음 및 온도 제어가 기존 송풍기보다 우수합니다.
최근 개발된 새로운 유형의 회전식 송풍기인 스크류 송풍기는 단순한 구조, 안정성, 에너지 절약 및 저소음으로 인해 폭기, 가스-물 역세척, 산화 탈황, 유동화/균질화 공정 및 공압 이송에 적용되기 시작했습니다.
| 자가 윤활Ⅰ | 압력 범위 | 40-120KPa | 기류 범위 | 2.2-100.7m³/min | 전력 범위 | 5.5-180kw |
| No. | 모델 | 직경 |
배기 압력 (KPa) |
기류 (m³/min) |
모터 전력 (Kw) |
본체 속도 (rpm) |
| 1 | BLG115LA | DN150 | 40-90 | 2.2-4.6 | 5.5-11 | 3000-5000 |
| 2 | BLG115LB | 2.9-6.8 | 7.5-18.5 | 3000-5000 | ||
| 3 | BLG170LA | 8.7-15.9 | 11-30 | 2200-3600 | ||
| 4 | BLG170LB | 11.9-21.4 | 15-37 | 2200-3600 | ||
| 5 | BLG180LA | 40-120 | 21-34.7 | 22-75 | 2500-3600 | |
| 6 | BLG210LA | DN250 | 40-90 | 17.3-34.7 | 30-55 | 2000-3600 |
| 7 | BLG210LB | 21.5-42.8 | 30-75 | 2000-3600 | ||
| 8 | BLG250LA | DN200 | 40-120 | 31.7-70.5 | 37-132 | 2000-3600 |
| 9 | BLG320LA | DN250 | 65.5-103.8 | 55-200 | 2000-3600 | |
| 10 | BLG300LB | DN300 | 40-90 | 55.5-100.7 | 75-200 | 2000-3300 |
구성

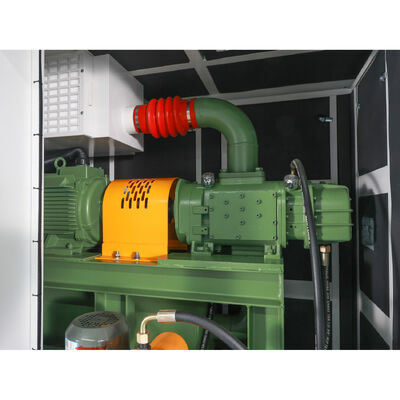

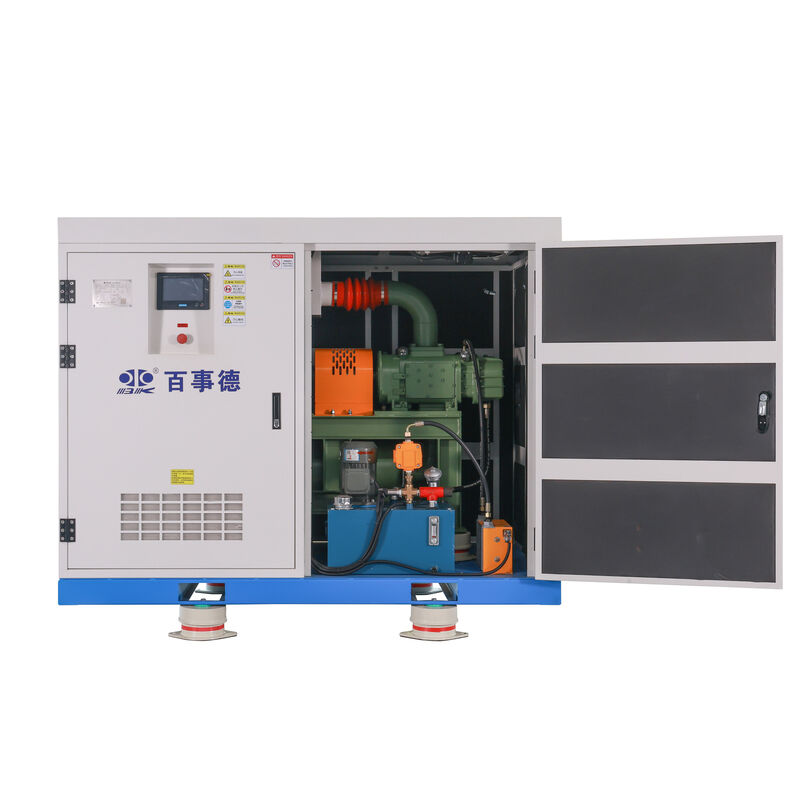

스크류 송풍기는 송풍기 인클로저, 송풍기 본체, 모터, 공기 필터, 소음기, 오일 펌프 탱크 및 오일 필터로 구성됩니다.
스크류 송풍기의 핵심 구성 요소로서 송풍기 본체의 구조는 송풍기의 성능을 직접 결정합니다. 본체는 케이싱, 스크류 로터, 기어 박스, 베어링, 샤프트 씰 등으로 구성됩니다.
작동 원리
스크류 송풍기의 작동 원리는 두 개의 평행한 암수 로터가 "∞"자형 실린더에서 서로 맞물려 작동 볼륨을 형성하는 것입니다. 동기 기어를 통해 로터는 반대 방향으로 고속으로 회전하며, 로터가 회전함에 따라 작동 볼륨이 주기적으로 변경되어 공기 수송 중에 공기 압축이 실현됩니다. 스크류 송풍기의 작동 사이클은 흡입, 압축 및 배기의 세 가지 과정으로 나눌 수 있습니다. 사이클 과정은 다음과 같습니다:
1. 흡입 과정
그림 ① : 공기가 흡입 포트를 통해 로터의 톱니 사이의 볼륨으로 들어갑니다. 로터가 회전함에 따라 톱니 사이의 볼륨이 지속적으로 확장됩니다.
그림 ② : 톱니 사이의 볼륨이 최대에 도달하면 톱니 사이의 볼륨이 흡입 포트에서 분리되고 흡입 과정이 종료됩니다.
2. 압축 과정
그림 ③: 압축 중
3. 배기 과정
그림 ④: 톱니 사이의 볼륨이 배기 포트에 연결된 후 배기 과정이 시작됩니다. 로터가 회전하는 동안 톱니 사이의 볼륨이 지속적으로 감소하여 압축된 공기를 배기 파이프로 보냅니다. 이 과정은 볼륨이 설계된 데이터에 도달할 때까지 계속됩니다.
특징
낮은 에너지 소비
열 단열 압축 원리를 채택하여 오일 프리 스크류 송풍기의 총 효율은 75% 이상이며 기존 송풍기보다 20%-35% 더 높습니다. 또한 더 높은 배기 압력과 낮은 압력 펄스를 특징으로 합니다.
저소음
스크류 로터의 공기역학적 소음은 매우 작고 출력이 안정적이어서 내부 공기의 갑작스러운 방출을 제거합니다. 파형 흡입구와 통풍구는 기류 변동을 최소화하고 송풍기의 소음은 기존 유형보다 적습니다.
지능형 제어

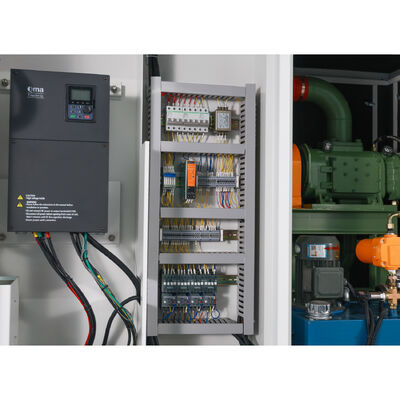

지능형 PLC 제어, 원격 제어 및 여러 통신 모드를 사용할 수 있어 작동 및 유지 관리가 편리합니다.
저렴한 비용
최적화된 구조 설계로 에너지 소비를 줄이고 제품의 내구성을 보장합니다. 동시에 가벼운 무게(부하)의 장치는 특수 인프라 없이 부드럽게 작동하여 고객의 비용을 절감합니다.
