송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO |
| 모델 번호: | BLG109A |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 표준 수출 목재 케이스 |
| 배달 시간: | 20-30 근무일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 300 세트 |
| 모델: | BLG109A | 용량: | 1.4-2.9m³/분 |
|---|---|---|---|
| 배기 압력: | 40-100KPa | 유형: | 자기 윤활 II |
| 색상: | 하얀색 | 주요 재료: | 주철 |
| 모터 파워: | 4-7.5kw | 주요 속도: | 2000-3300rpm |
| 포트 디아드.: | DN65 |
스크류 송풍기 소개
주요 특징:
1, 오일 프리 스크류 송풍기의 암수 로터는 정밀하게 설계되었습니다. 루츠 송풍기와 비교하여 캐비티 내에서 내부 압축을 달성할 수 있으며, 동일한 에너지 소비 조건에서 더 높은 효율과 20% 더 높은 에너지 절약 성능을 제공합니다.
2, 안정적인 기류, 압력 변화 시 기류 변동 감소.
3, 더 높은 압력, 저소음 적용 가능.

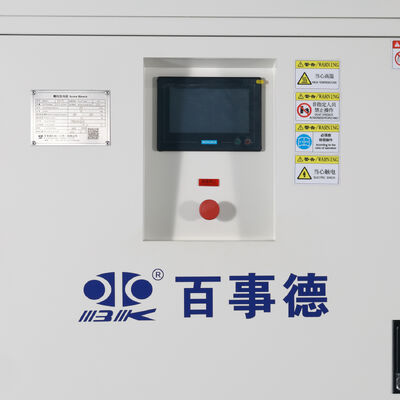

4, PLC 지능형 원격 제어 및 다양한 통신 방법을 사용할 수 있어 작동 관리가 편리합니다.
스크류 송풍기는 캐비티 내에서 공기 수송 중 내부 압축을 달성하므로 스크류 송풍기는 기존 송풍기의 장점을 대부분 가지고 있으며 동시에 더 높은 효율을 제공합니다.
공기 수송 및 압축 과정은 지속적이고 점진적이므로 기류 맥동이 낮고 배기 소음 및 온도 제어가 기존 송풍기보다 우수합니다.
최근 개발된 새로운 유형의 회전식 송풍기인 스크류 송풍기는 단순한 구조, 안정성, 에너지 절약 및 저소음으로 인해 폭기, 가스-물 역세척, 산화 탈황, 유동화/균질화 공정 및 공압 이송에 적용되기 시작했습니다.
| 자가 윤활Ⅱ | 압력 범위 | 40-100KPa | 기류 범위 | 1.4-172m³/min | 전력 범위 | 4-280kw |
| No. | 모델 | 직경 |
배기 압력 (KPa) |
기류 (m³/min) |
모터 전력 (Kw) |
본체 속도 (rpm) |
| 1 | BLG109A | DN65 | 40-100 | 1.4-2.9 | 4-7.5 | 2000-3000 |
| 2 | BLG109B | 2.2-4.8 | 4-11 | |||
| 3 | BLG127B | DN100 | 3.9-8.7 | 5.5-18.5 | ||
| 4 | BLG140B | 6.4-12.3 | 7.5-22 | |||
| 5 | BLG160A | DN150 | 7.1-15.1 | 7.5-30 | ||
| 6 | BLG160B | 10-20 | 11-37 | |||
| 7 | BLG172B | 11.5-25 | 15-45 | |||
| 8 | BLG202A | DN200 | 17.5-31.7 | 18.5-55 | ||
| 9 | BLG202B | 22.8-41 | 22-75 | |||
| 10 | BLG240A | DN250 | 27.4-47.7 | 30-90 | 1800-3000 | |
| 11 | BLG240B | 34.5-60 | 37-110 | |||
| 12 | BLG275A | DN300 | 40.7-75.5 | 37-132 | ||
| 13 | BLG275B | 47.4-90 | 45-160 | |||
| 14 | BLG315A | DN350 | 67.6-116.7 | 75-185 | ||
| 15 | BLG315B | 76.4-132 | 75-220 | |||
| 16 | BLG343A | DN350 | 73-136 | 75-200 | ||
| 17 | BLG343B | DN450 | 94-172 | 90-280 |
구성

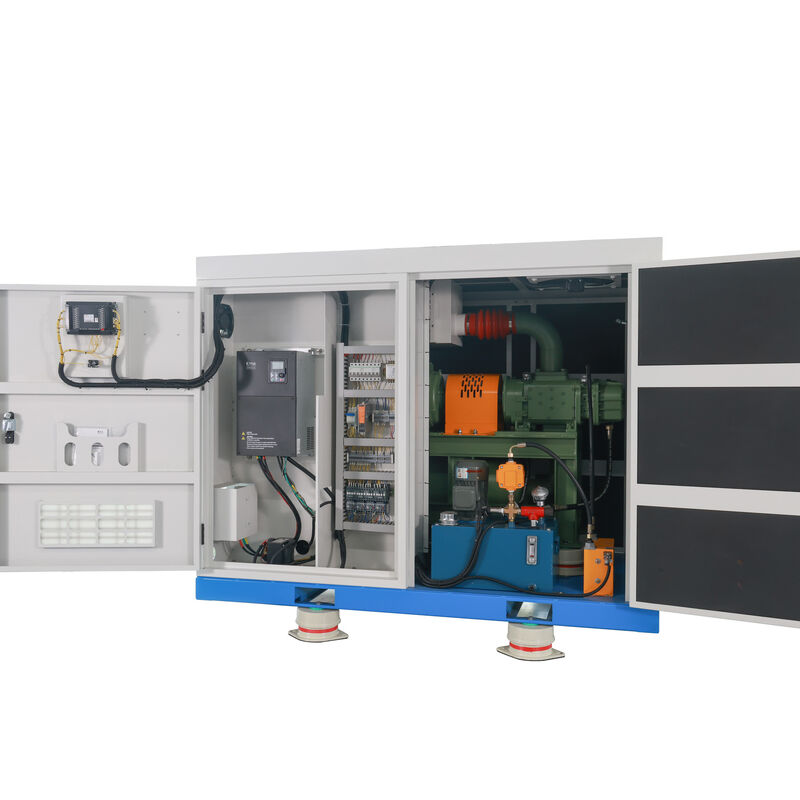

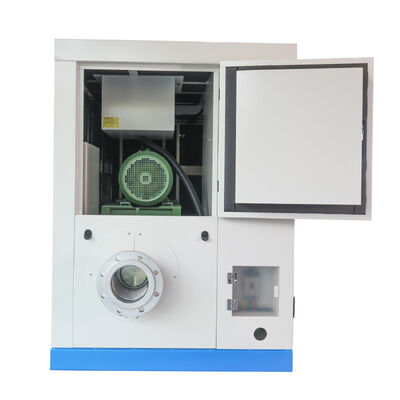

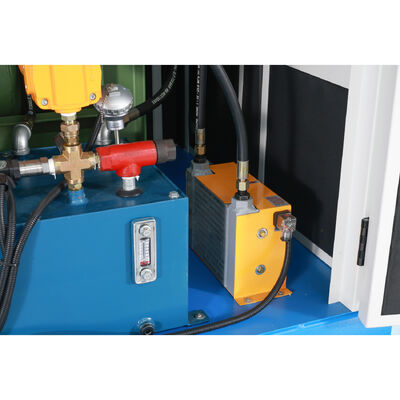

스크류 송풍기는 송풍기 인클로저, 송풍기 본체, 모터, 공기 필터, 소음기, 오일 펌프 탱크 및 오일 필터로 구성됩니다.
스크류 송풍기의 핵심 구성 요소로서 송풍기 본체의 구조는 송풍기의 성능을 직접 결정합니다. 본체는 케이싱, 스크류 로터, 기어 박스, 베어링, 샤프트 씰 등으로 구성됩니다.
작동 원리
스크류 송풍기의 작동 원리는 두 개의 평행한 암수 로터가 "∞"자형 실린더 내에서 서로 맞물려 작동 볼륨을 형성하는 것입니다. 동기 기어를 통해 로터는 반대 방향으로 고속으로 회전하며, 작동 볼륨은
로터가 회전함에 따라 주기적으로 변경되어 공기 수송 중 공기 압축을 실현합니다. 스크류 송풍기의 작동 사이클은 흡입, 압축 및 배기의 세 가지 프로세스로 나눌 수 있습니다. 사이클 프로세스는 다음과 같습니다.
1. 흡입 과정
그림 ①: 공기는 흡입 포트를 통해 로터의 톱니 사이의 볼륨으로 들어갑니다. 로터가 회전함에 따라 톱니 사이의 볼륨이 지속적으로 확장됩니다.
그림 ②: 톱니 사이의 볼륨이 최대에 도달하면 톱니 사이의 볼륨이 흡입 포트에서 분리되고 흡입 과정이 종료됩니다.
2. 압축 과정
그림 ③: 압축 중
3. 배기 과정
그림 ④: 톱니 사이의 볼륨이 배기 포트에 연결된 후 배기 과정이 시작됩니다. 로터가 회전하는 동안 톱니 사이의 볼륨이 지속적으로 감소하여 압축된 공기를 배기 파이프로 보냅니다. 이 과정은 볼륨이 설계된 데이터에 도달할 때까지 계속됩니다.
주요 특징
1, 오일 프리 스크류 송풍기의 암수 로터는 정밀하게 설계되었습니다. 루츠 송풍기와 비교하여 캐비티 내에서 내부 압축을 달성할 수 있으며, 동일한 에너지 소비 조건에서 더 높은 효율과 20% 더 높은 에너지 절약 성능을 제공합니다.
2, 안정적인 기류, 압력 변화 시 기류 변동 감소.
3, 더 높은 압력, 저소음 적용 가능.
4, PLC 지능형 원격 제어 및 다양한 통신 방법을 사용할 수 있어 작동 관리가 편리합니다.
응용 분야
폐수 처리: 생물학적 공정에서 가변적인 폭기 요구.
산업 공정: 공압 이송, 발효 또는 안정적인 기류가 필요한 제조.
HVAC 시스템: 대형 시설의 효율적인 공기 처리.
고려해야 할 사양
1, 기류 용량 (m³/min 또는 CFM)
2, 압력 범위 (bar 또는 psi)
3, 모터 정격 전력 (kW) 및 효율 등급 (예: IE5)
4, 소음 수준 (dB) 및 냉각 방식 (공기/수냉).
