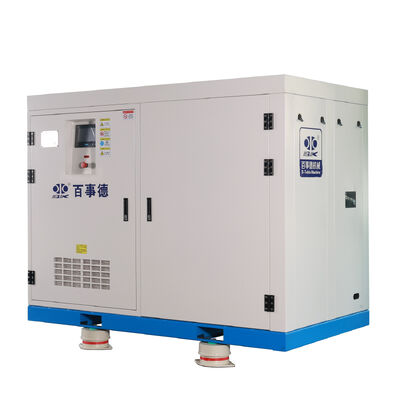

송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO |
| Model Number: | BLG109B |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 표준 수출 목재 케이스 |
| 배달 시간: | 20-30 근무일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 달 당 300 세트 |
| Model: | BLG109B | Capacity: | 2.2-4.8m³/min |
|---|---|---|---|
| 배기 압력: | 40-100KPa | 유형: | 자기 윤활 II |
| 색상: | 하얀색 | 주요 재료: | 주철 |
| 모터 파워: | 4-11kw | 주요 속도: | 2000-3300rpm |
| 포트 디아드.: | DN65 | 무게: | 800kg |
| Size: | W1700mm* D1100mm* H1400mm |
스크류 송풍기 소개
BLG 영구 자석 가변 주파수 스크류 송풍기는 산업 분야에서 에너지 효율성과 정밀한 제어를 위해 설계된 고급 압축 공기 시스템입니다. 이 송풍기는 최첨단 모터 및 드라이브 기술과 강력한 스크류 압축을 결합하여 에너지 절약, 운영 유연성 및 신뢰성을 우선시하는 산업에 이상적입니다. 지속 가능성과 역동적인 환경에서 비용 효율적인 성능에 대한 현대적인 요구 사항을 충족하도록 설계되었습니다.
자가 윤활 Ⅰ
| 압력 범위 | 40-100KPa | 공기 흐름 범위 | 1.4-172m³/min | 전력 범위 | 4-280kw | No. |
| 모델 | 직경 | 배기 압력 |
(KPa) 공기 흐름 |
(m³/min) 모터 전력 |
(Kw) 본체 속도 |
(rpm) 1 |
| BLG109A | DN65 | 40-100 | 1.4-2.9 | 4-7.5 | 2000-3000 | 2 |
| BLG109B | 2.2-4.8 | 4-11 | 3 | |||
| BLG127B | DN100 | 3.9-8.7 | 5.5-18.5 | 4 | ||
| BLG140B | 6.4-12.3 | 7.5-22 | 5 | |||
| BLG160A | DN150 | 7.1-15.1 | 7.5-30 | 6 | ||
| BLG160B | 10-20 | 11-37 | 7 | |||
| BLG172B | 11.5-25 | 15-45 | 8 | |||
| BLG202A | DN200 | 17.5-31.7 | 18.5-55 | 9 | ||
| BLG202B | 22.8-41 | 22-75 | 10 | |||
| BLG240A | DN250 | 27.4-47.7 | 30-90 | 1800-3000 | 11 | |
| BLG240B | 34.5-60 | 37-110 | 12 | |||
| BLG275A | DN300 | 40.7-75.5 | 37-132 | 13 | ||
| BLG275B | 47.4-90 | 45-160 | 14 | |||
| BLG315A | DN350 | 73-136 | 75-185 | 15 | ||
| BLG315B | 76.4-132 | 75-220 | 16 | |||
| BLG343A | DN350 | 73-136 | 75-200 | 17 | ||
| BLG343B | DN450 | 94-172 | 90-280 |
구성

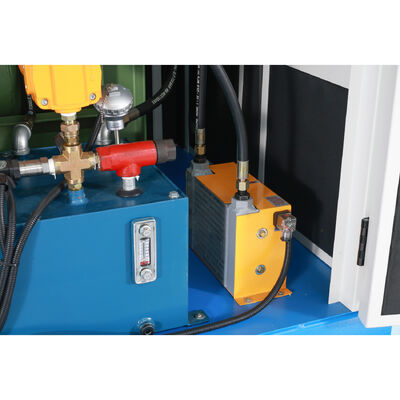

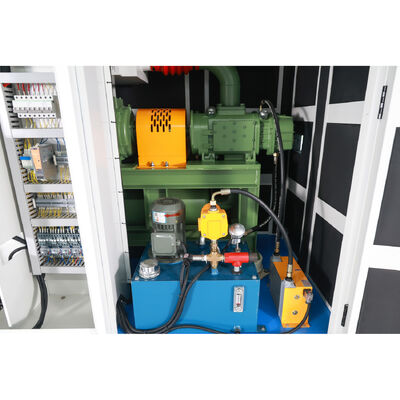

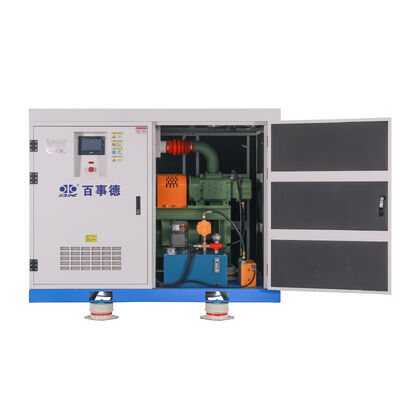

스크류 송풍기는 송풍기 인클로저, 송풍기 본체, 모터, 에어 필터, 소음기, 오일 펌프 탱크 및 오일 필터로 구성됩니다.
스크류 송풍기의 핵심 구성 요소로서 송풍기 본체의 구조는 송풍기의 성능을 직접 결정합니다. 본체는 케이싱, 스크류 로터, 기어 박스, 베어링, 샤프트 씰 등으로 구성됩니다.
작동 원리
스크류 송풍기의 작동 원리는 두 개의 평행한 암수 로터가 "∞"자형 실린더에서 서로 맞물려 작동 볼륨을 형성하는 것입니다. 동기 기어를 통해 로터는 반대 방향으로 고속으로 회전하며, 작동 볼륨은 로터가 회전함에 따라 주기적으로 변경되어 공기 수송 중에 공기 압축을 실현합니다. 스크류 송풍기의 작동 사이클은 흡입, 압축 및 배기의 세 가지 프로세스로 나눌 수 있습니다. 사이클 프로세스는 다음과 같습니다.
1. 흡입 과정
그림 ①: 공기는 흡입 포트를 통해 로터의 톱니 사이의 부피로 들어갑니다. 로터가 회전함에 따라 톱니 사이의 부피가 지속적으로 확장됩니다.
그림 ②: 톱니 사이의 부피가 최대에 도달하면 톱니 사이의 부피가 흡입 포트에서 분리되고 흡입 과정이 종료됩니다.
2. 압축 과정
그림 ③: 압축 중
3. 배기 과정
그림 ④: 톱니 사이의 부피가 배기 포트에 연결된 후 배기 과정이 시작됩니다. 로터가 회전하는 동안 톱니 사이의 부피가 지속적으로 감소하여 압축된 공기를 배기 파이프로 보냅니다. 이 과정은 부피가 설계된 데이터에 도달할 때까지 계속됩니다.
주요 특징
1, 오일 프리 스크류 송풍기의 암수 로터는 정밀하게 설계되었습니다. 루츠 송풍기와 비교하여 동일한 에너지 소비 조건에서 캐비티 내에서 내부 압축을 달성할 수 있으며, 효율성이 더 높고 에너지 절약 성능이 20% 더 높습니다.
2, 안정적인 공기 흐름, 압력 변화 시 공기 흐름 변동 감소.
3, 더 높은 압력, 저소음에 적용 가능.

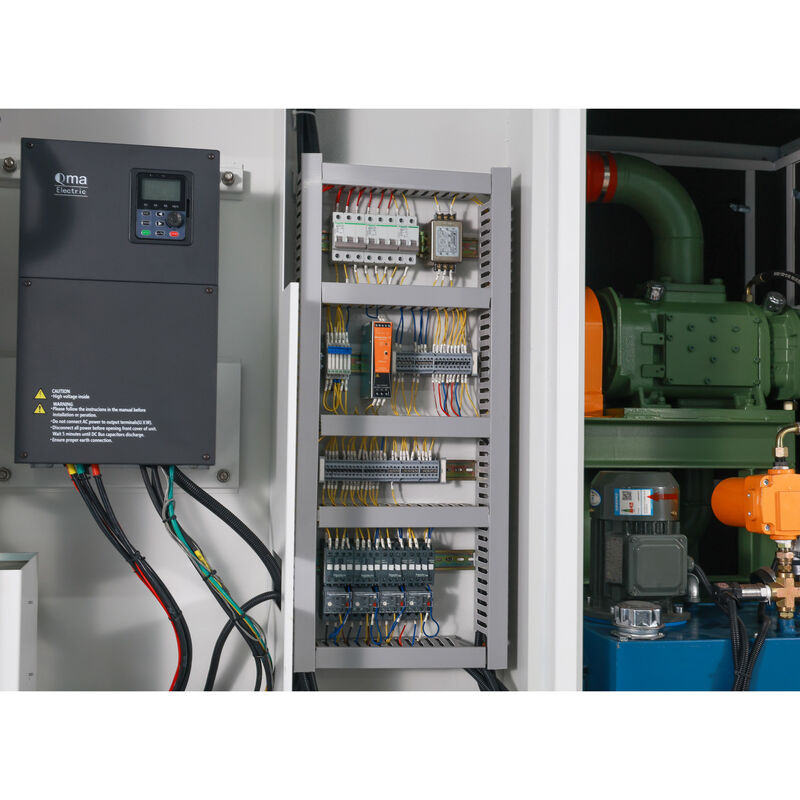

4, PLC 지능형 원격 제어 및 다양한 통신 방법을 사용할 수 있어 작동 관리에 편리합니다.
응용 분야
폐수 처리:
생물학적 공정에서 가변적인 폭기 요구 사항.
산업 공정: 안정적인 공기 흐름이 필요한 공압 이송, 발효 또는 제조.
HVAC 시스템: 대규모 시설의 효율적인 공기 처리.
고려해야 할 사양1, 공기 흐름 용량 (m³/min 또는 CFM)
2, 압력 범위 (bar 또는 psi)
3, 모터 정격 전력 (kW) 및 효율 등급 (예: IE5)
4, 소음 수준 (dB) 및 냉각 방식 (공기/수냉식).
