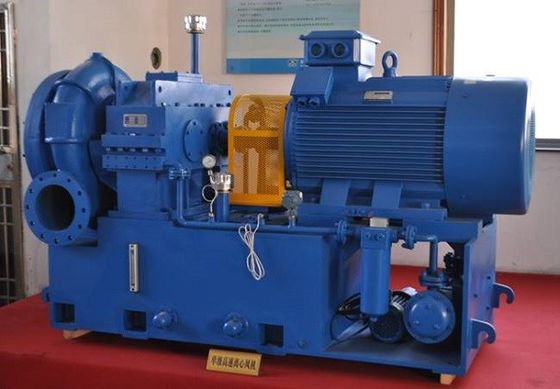

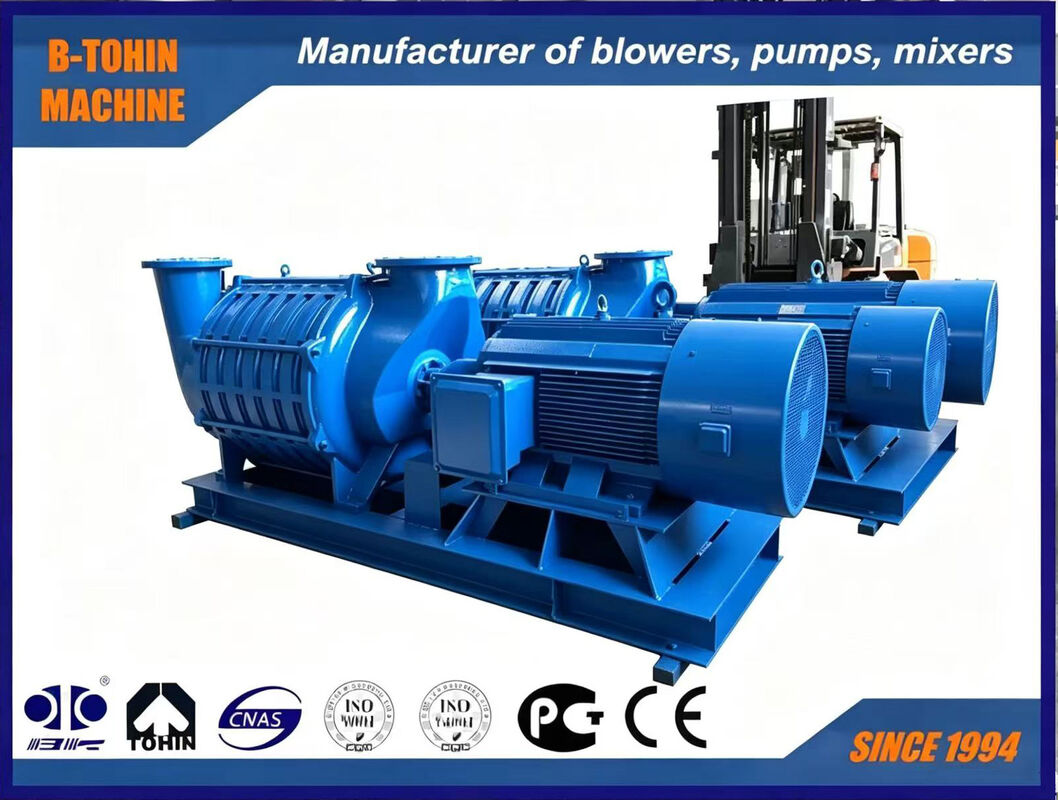

저소음 고효율 D350 다단계 원심풍기 소형 구조로 폐수 처리

저소음 다단 원심 송풍기, 폐수 처리용 공기 송풍기

D 시리즈 다단 원심 송풍기 소개

저희는 다양한 종류의 송풍기 전문 제조업체입니다. 당사의 다단 원심 송풍기는 모터 및 액세서리와 함께 완전한 제어 시스템을 갖추고 제공될 수 있습니다. 하수 처리, 고로 가스 공급, 석탄

세척 공장, 광산 부유 선별, 화학 가스 생산, 진공 및 기타 분야에 널리 적용되며, 다단 원심 송풍기는 다른 특수 가스를 이송하는 데에도 사용할 수 있습니다.

1. 이송 매체: 깨끗한 공기, 천연 가스, 바이오 가스, 메탄, 수소 등

2. 임펠러 재질: 주강 및 알루미늄 합금

3. 냉각 방식: 공랭식 또는 수냉식

4. 구동 방식: 벨트 구동

5. 적용 분야: 수처리 및 폐수 처리, 진공 먼지 청소, 에어 나이프 건조, 부유 선별 및 분리, 아연 도금 및 전기 도금, 산소 충진, 제지 및 인쇄, 공기 연소 등

사양

특징

1. 컴팩트한 구조: 외관이 우아하고 작동이 안정적이며 설치 및 유지보수가 편리합니다.

2. 부드러운 작동: 고효율 임펠러는 축력을 최소화하도록 최적화되었으며 정적-동적 균형이 맞춰져 전체 장치가 부드럽고 안정적으로 작동합니다.

3. 저소음: 송풍기는 기계적 마찰 없이 작동하며 합리적인 블레이드 프로파일이 소음을 최소화합니다. 다단 원심 송풍기에서 발생하는 소음은 고주파수이므로 장애물에 의해 크게 감쇠될 수 있어 송풍기실 외부에서는 거의 소음이 발생하지 않습니다.

4. 베어링 윤활: 베어링에 그리스 윤활을 채택하여 윤활 조건을 개선하고 베어링 수명을 연장합니다.

5. 임펠러: 임펠러는 특수 복합 곡선으로 되어 있어 내부 누출을 줄이고 공기 역학적 효율 및 전체 장치 효율을 향상시킵니다.

6. 쉬운 조정: 흡입 버터플라이 밸브만 사용하여 일정 범위 내에서 유량을 조정할 수 있습니다.

7. 구동 방식: 2극 비동기 모터로 구동됩니다. 사용자의 전력망 조건에 따라 다른 전압의 모터를 선택할 수 있습니다.

8. 밀봉: 각 단의 임펠러에는 흡입 링이 장착되어 있으며, 단 사이 및 케이싱 양 끝에는 가스 누출을 방지하기 위해 미로형 씰이 설치되어 있습니다.

9. 냉각: 임펠러가 단계별로 가스를 압축하므로 배기 케이싱의 온도가 흡기 케이싱보다 훨씬 높습니다. 배기 베어링 페데스탈에는 공랭식 및 수냉식 장치가 모두 제공되어 베어링 수명을 연장합니다.

10. 전달 방식: 커플링 전달 방식을 채택합니다. 다른 장비 및 공정에 따라 다른 전달 방식을 선택할 수도 있습니다.

표준 공급 범위

1. 송풍기 본체

2. 흡입 머플러 (에어 필터 포함)

3. 모터 및 송풍기용 공용 베이스 (커플링 커버 포함)

4. 흡입 수동 버터플라이 밸브

5. 모터

6. 압력 게이지

7. 장착 볼트 및 연결 액세서리

8. 체크 밸브

주요 특징:

·저소음: 공기 송풍 작업 중 기계적 마찰이 없으며 합리적인 블레이드 프로파일을 채택하여 소음을 최소화합니다.

·작은 진동: 최적화된 임펠러는 축력을 최소화하여 전체 기계가 부드럽게 작동합니다.

·비기계적 마찰 기계: 기어 가속이 필요하지 않습니다. 송풍기 로터는 전후 두 개의 베어링으로 지지됩니다. 작동 중 베어링을 제외한 어떤 부품 사이에도 기계적 마찰이 없으므로 기계적 마찰로 인한 소음이 방지되어 송풍기 호스트의 최장 수명을 보장합니다.

·편리한 공기 흐름 조정: 송풍기 공기 흐름의 조정 범위는 50%~100%이며, 흡입구의 버터플라이 밸브를 조작하여 조정합니다.

·무급유 기계: 송풍기 가압 과정에서 오일 및 가스가 발생하지 않으므로 에어레이터가 부식되지 않고 에어레이션 시스템의 수명을 향상시킵니다. 후면 베어링에는 수냉식이 적용되어 수명을 연장합니다.

·고강도 및 긴 수명을 달성하기 위해 로터에 첨단 기술이 적용되었습니다.

 구조도:
