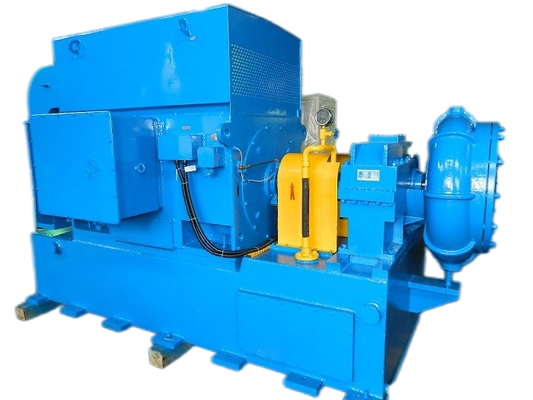

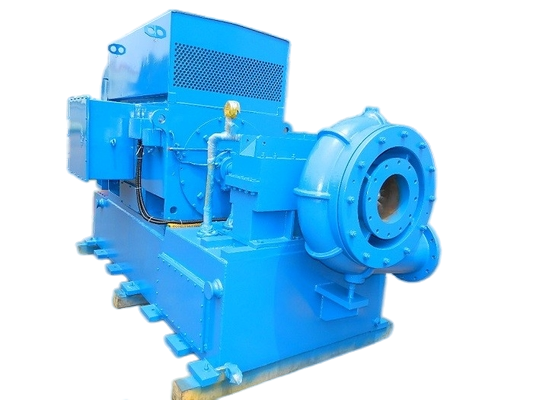

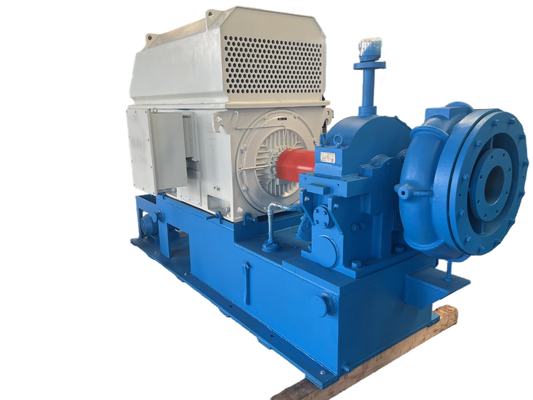

GS100 시리즈 100m3/min 공기 흐름 폐수 처리 단 단계 고속 원심 류기

100m3/min GS100 시리즈 물 처리 단 단계 고속 원심 류 류 류 류

GS에 대해


GS 시리즈 단 단계 고속 원심 류풍기는 폐수 처리 환기를 위해 특별히 설계되었습니다. 한편으로는 공기,질소,질소 이산화 및 다른 부식성이 없는 기체.

Gs 풍기는 광범위한 적용 가능성, 상당한 에너지 절약, 작은 면적 및 설치, 운영 및 유지 보수가 쉽다는 것이 특징입니다.

사양

신청서

a. 시멘트 산업용: 시멘트 운반 펌프, 환기 등

b. 하수처리 시스템: 공기 붓기, 역세척 붓기 등.

시멘트, 밀가루, 모래, 곡물 등과 같은 가루 소재를 운반하는 공기 운반용

d. 먼지 수집, 먼지 청소, 어떤 공장, 병원, 건물 등에 환기를 위해.

e. 전기 발전소: 가스 전달, 산소 증가, 환기, 먼지 청소 등

블로어 구조

Gs 시리즈 원심 류풍기는 단일 단계 캔티레버,축 입구 및 급진 방출 구조를 갖추고 있습니다.공기 흡수 파이프와 입구 필터 설정에서 입구 가이드 윙 장치에 들어옵니다.주력 구동 모터는 결합 및 단계 상자에 연결됩니다. 시작 할 때,

스텝업 기어는 세차 혼합 반 개방형 휠퍼를 움직여 가스를 생산하고 가스를 방출합니다.

운영 결과

·좋은 공기 역학 성능: 세차 반 개방형 혼합 흐름 펄러 가운을 쉽게 일으키지 않고 작은 공기 흐름 손실을 위해 채택되었습니다.

·입구 가이드 래인 (inlet guide vane) 으로 조정되면, 단위의 효율 곡선은 평평하며, 설계되지 않은 운영 조건에서도 좋은 에너지 절약 효과를 얻을 수 있습니다.

·소형 구조,작은 바닥면적,단순한 조작.

·이 릴러는 고강도 항공 알루미늄 합금으로 만들어졌으며, 작은 곡선 오류로 수입 된 5 좌표 연계 가공 센터로 가공되었습니다.그것은 신뢰할 수있는 공기 성능과 높은 효율대부분의 루트 블로어와 비교하면 15%-25%의 전력을 절약할 수 있습니다.

·바퀴바퀴와 가속 기어는 통합 구조로 되어 있어 기계적 손실을 크게 줄입니다.

·고속운전에서 안정성, 낮은 진동, 낮은 소음 및 긴 서비스 수명을 위해 채택된 나선형 가속식

·특별한 기울기 패드 베어링: 특수 기울기 패드를 통해 제품은 높은 속도로 동작할 때 높은 안정성을 가지고 있습니다.

·고도의 자동 제어,좋은 신뢰성.

블로어 패키지의 조립 도면

범위에 대한 표준 공급

1. 블로어 주체

2입구 가이드 플레인

3입구 소음 억제기

4스테인레스 스틸 유연 관절

5고속 변속기

7방출 밸브

8체크 밸브

9. 기본 프레임

10윤활유 시스템

11PLC 제어 상자

12모터
