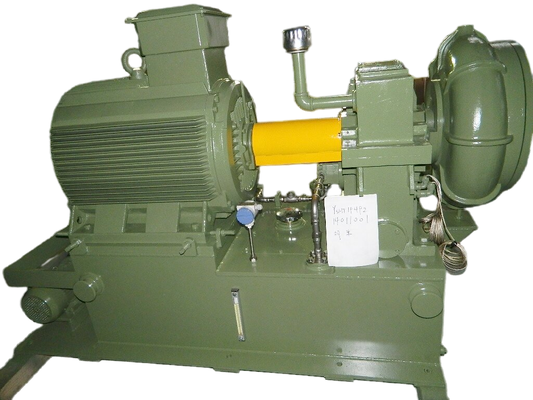

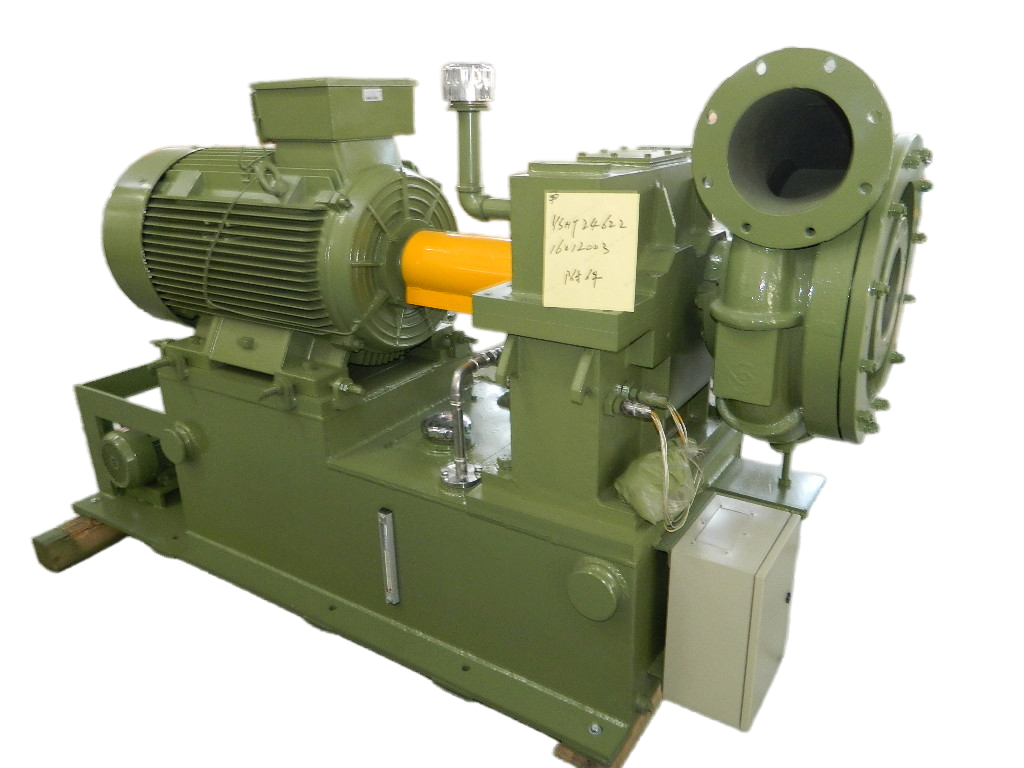

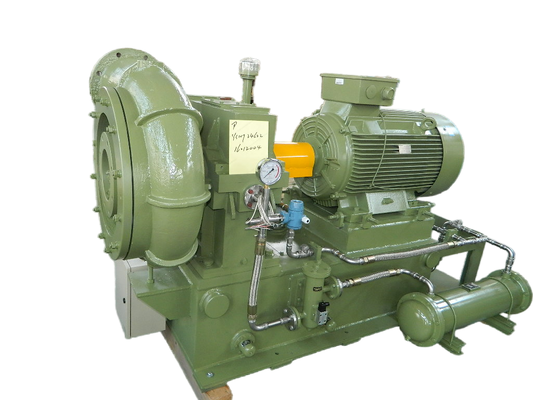

GS160 시리즈 50-100 Kpa 압력, 단 단계 고속 원심 환풍기

GS160 시리즈 50-100 Kpa 압력, 단일 스테이지 고속 원심 송풍기 팬

GS소개


GS 시리즈 단일 스테이지 고속 원심 송풍기는 폐수 처리 통기를 위해 특별히 설계되었습니다. 동시에 공기, 질소, 이산화질소 및 기타 비부식성 가스와 같은 매체에 사용할 수 있습니다.

Gs 송풍기는 넓은 적용 가능성, 상당한 에너지 절약, 작은 면적 및 쉬운 설치, 작동 및 유지 관리가 특징입니다.

명세서

응용

에이. 시멘트 산업의 경우: 시멘트 운반 송풍기, 환기 등

비. 하수 처리 시스템용: 폭기 송풍기, 역세 송풍기 등

기음. 공압식 운반용: 밀가루, 시멘트, 모래, 곡물 등과 같은 분말 재료를 운반하는 데 사용됩니다.

디. 일부 공장, 병원, 건물 등의 먼지 수집, 먼지 청소, 환기용.

이자형. 발전소의 경우: 가스 이송, 산소 증가, 환기, 먼지 청소 등

송풍기 구조

Gs 시리즈 원심 송풍기는 단단 캔틸레버, 축방향 입구 및 급진적 배출 구조를 갖추고 있습니다. 흡입필터 설정에서 흡입관과 흡입가이드베인장치로 공기가 유입됩니다. 주구동모터는 커플링과 승압박스로 연결됩니다. 시동시,

승압 기어는 삼원 혼합 반 개방형 임펠러를 구동하여 동력용 가스를 만들고 가스는 베인리스 디퓨저와 볼류트 챔버를 통해 배출됩니다.

주요특징

·우수한 공기역학적 성능: 와류 발생이 쉽지 않고 공기 흐름 손실이 작은 3원 반개방형 혼합 흐름 임펠러를 채택했습니다.

·흡입 가이드 베인에 의해 조정되어 장치의 효율 곡선이 평평하며, 설계되지 않은 작동 조건에서도 우수한 에너지 절약 효과를 얻을 수 있습니다.

·조밀한 구조, 작은 바닥 면적, 쉬운 조작.

·임펠러는 고강도 항공 알루미늄 합금으로 만들어졌으며 곡선 오류가 작은 수입 5좌표 연결 머시닝 센터로 가공되었습니다. 신뢰할 수 있는 공압 성능과 고효율을 제공하며 대부분의 루츠 송풍기와 비교하여 15%-25% 전력을 절약할 수 있습니다.

·임펠러와 증속기어가 일체형 구조로 되어 있어 기계적 손실을 대폭 감소시켰습니다.

·헬리컬형 증속 기어를 채용하여 안정성이 우수하고, 진동이 적으며, 소음이 적고, 고속 주행 시 수명이 깁니다.

·특수 틸팅 패드 베어링: 특수 틸팅 패드를 통해 고속 주행 시 제품의 안정성이 높습니다.

·높은 수준의 자동 제어, 우수한 신뢰성.

블로워 패키지 조립도

범위의 표준 공급

1. 블로워 본체

2. 입구 안내 날개

3. 입구 소음기

4. 스테인레스 스틸 유연한 조인트

5. 고속 기어 박스

7. 배출 밸브

8. 체크 밸브

9. 베이스 프레임

10. 윤활유 시스템

11. PLC 제어 박스

12. 모터
