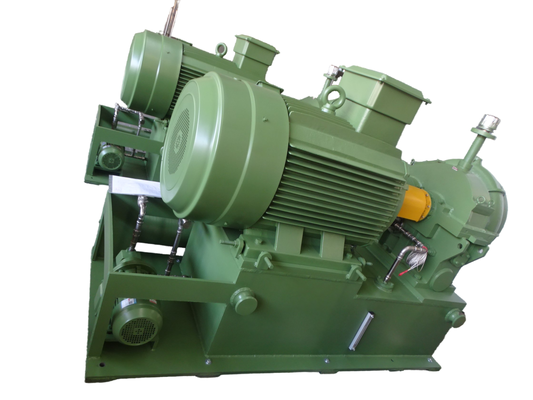

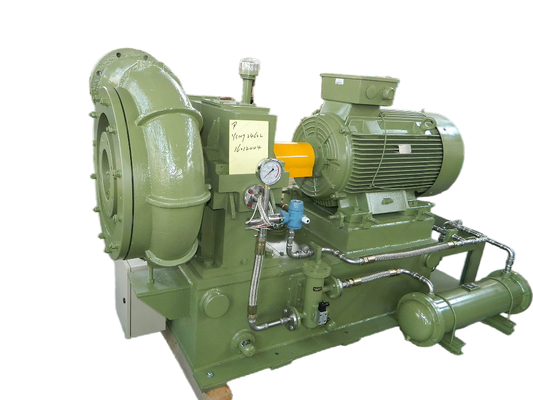

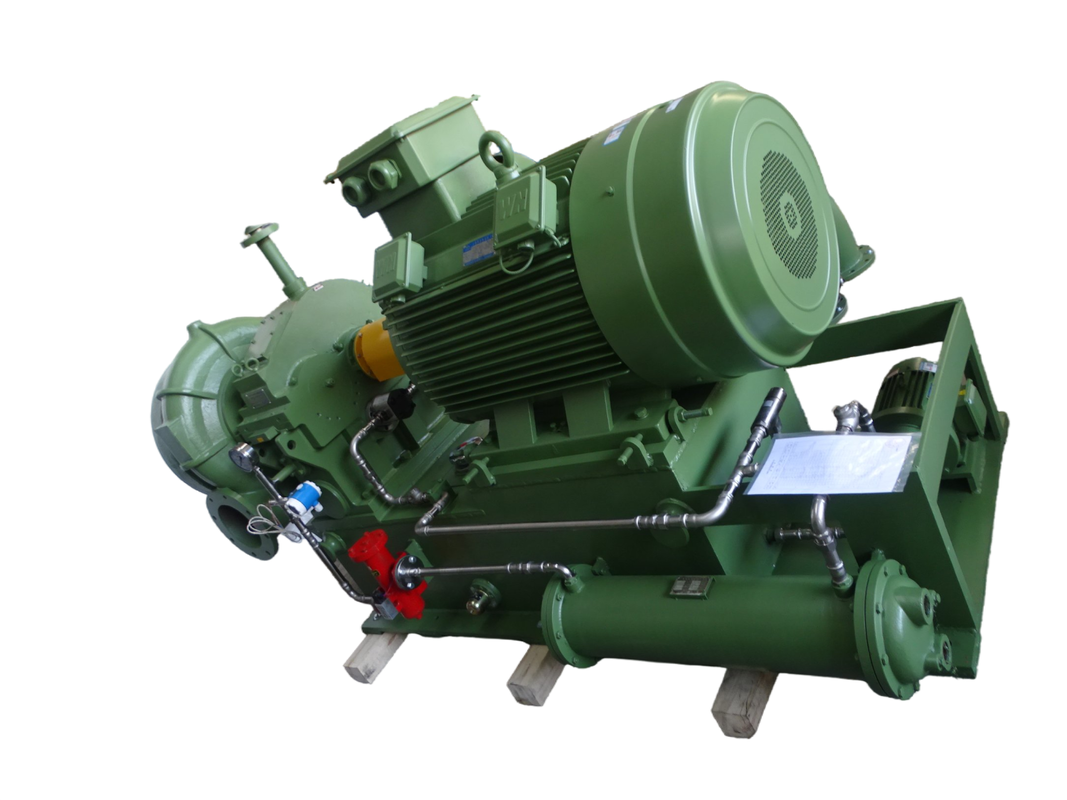

GS180 시리즈 50-100 Kpa 압력, 단 단계 고속 폐수 처리 원심 류풍기

언급:

1방출 압력은 198Kpa (A) 로 설계되어 있으며, 응용 범위는:145-198Kpa (A) 또는 압력 비율 ε는 1.5 ≤ε≤1.96입니다.

2먼지 및 기타 고체 불순물 함량 ≤ 10mg/m3

3.모터는 해수면이 1000m 이상이면 특별해야 합니다.

460°C 이상의 입수 온도나 120°C 이상의 출구 온도에 적합하지 않습니다.

5. 위의 페이지의 공기 흐름은 20°C와 1 atm의 조건에서의 값입니다.

6카탈로그에 표시되지 않은 용량을 위해 기술 부서를 문의하십시오.

7단단계 고속 원심 분 Vakuum 펌프의 모델 선택에 대해, 우리의 회사의 기술 부서에 문의하십시오.

1"입구 가이드 플레인 장치"

9개의 윙으로 구성된, 입구 가이드 윙 장치는 휠퍼 앞에 설치되어 있으며, 그 개방 정도는 전기 조작자에 의해 제어된다.전기 운영자가 제어판에서 4-20mA 신호를 수신할 때, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2'보루트'

가장 적합한 볼루트 러너는 신뢰할 수있는 공기 성능, 높은 효율성 및 85%까지 모든 다변수 효율성을 달성하기 위해 채택됩니다.

3스텝 업 박스

나선형 스텝업 기어가 장착되어 있습니다. 이 역은 확산 경화되어 있으며 고속 회전과 긴 서비스 수명 하에서 우수한 성능을 발휘합니다.

Babbitt 금속 표면과 슬라이딩 타입의 베어링이 채택됩니다. 베어링은 샤프와 냉각을 지원하기 위해 윤활유 필름을 사용합니다. 그것은 낮은 마찰, 높은 반박 특성을 가지고 있습니다.신뢰성 있는 성능과 장수성.

4고효율의 휠퍼

반동기, 세차 혼합 반 개방형, 3 차원 이론에 의해 설계됩니다. 반동기의 곡선은 시뮬레이션을 위해 반복적으로 선택됩니다.

컴퓨터에서 작동하는 상태, 그리고 실제 가스 흐름에 더 잘 맞습니다. 한편, 중심력으로 인한 잎 변형을 줄이고 효율성을 향상시킵니다.

선진 연결 유형은 임플러와 고속 샤프트에 채택됩니다. 배달 전에, 임플러 초고속 및 동적 균형 테스트는 블러의 높은 성능을 보장하기 위해 수행됩니다.

펄러의 재료는 선택 사항이며, 항공 금속 또는 스테인리스 스틸 또는 사용자 요구에 따라 다른 재료가 제공됩니다.

블로어 구조

Gs 시리즈 원심 류풍기는 단일 단계 캔티레버,축 입구 및 급진 방출 구조를 갖추고 있습니다.공기 흡수 파이프와 입구 필터 설정에서 입구 가이드 윙 장치에 들어옵니다.주력 구동 모터는 결합 및 단계 상자에 연결됩니다. 시작 할 때,

스텝업 기어는 세차 혼합 반 개방형 휠퍼를 움직여 가스를 생산하고 가스를 방출합니다.

주요 특징

·좋은 공기 역학 성능: 세차 반 개방형 혼합 흐름 펄러 가운을 쉽게 일으키지 않고 작은 공기 흐름 손실을 위해 채택되었습니다.

·입구 가이드 래인 (inlet guide vane) 으로 조정되면, 단위의 효율 곡선은 평평하며, 설계되지 않은 운영 조건에서도 좋은 에너지 절약 효과를 얻을 수 있습니다.

·소형 구조,작은 바닥면적,단순한 조작.

·이 릴러는 고강도 항공 알루미늄 합금으로 만들어졌으며, 작은 곡선 오류로 수입 된 5 좌표 연계 가공 센터로 가공되었습니다.그것은 신뢰할 수있는 공기 성능과 높은 효율대부분의 루트 블로어와 비교하면 15%-25%의 전력을 절약할 수 있습니다.

·바퀴바퀴와 가속 기어는 통합 구조로 되어 있어 기계적 손실을 크게 줄입니다.

·고속운전에서 안정성, 낮은 진동, 낮은 소음 및 긴 서비스 수명을 위해 채택된 나선형 가속식

·특별한 기울기 패드 베어링: 특수 기울기 패드를 통해 제품은 높은 속도로 동작할 때 높은 안정성을 가지고 있습니다.

·고도의 자동 제어,좋은 신뢰성.

블로어 패키지의 조립 도면

범위에 대한 표준 공급

1. 블로어 주체

2입구 가이드 플레인

3입구 소음 억제기

4스테인레스 스틸 유연 관절

5고속 변속기

7방출 밸브

8체크 밸브

9. 기본 프레임

10윤활유 시스템

11PLC 제어 상자

12모터
