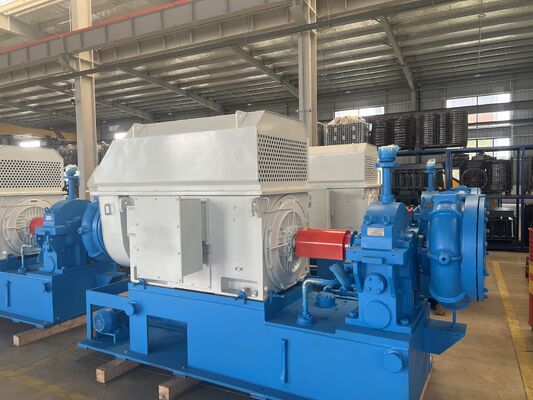

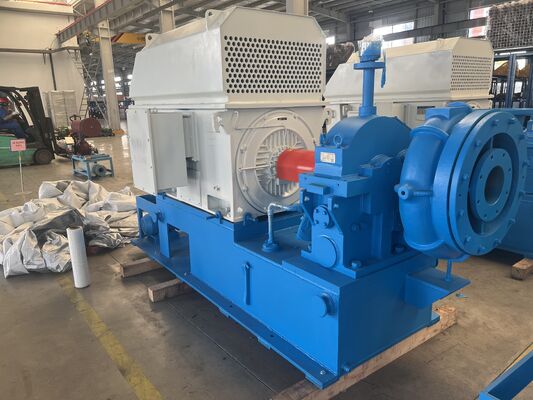

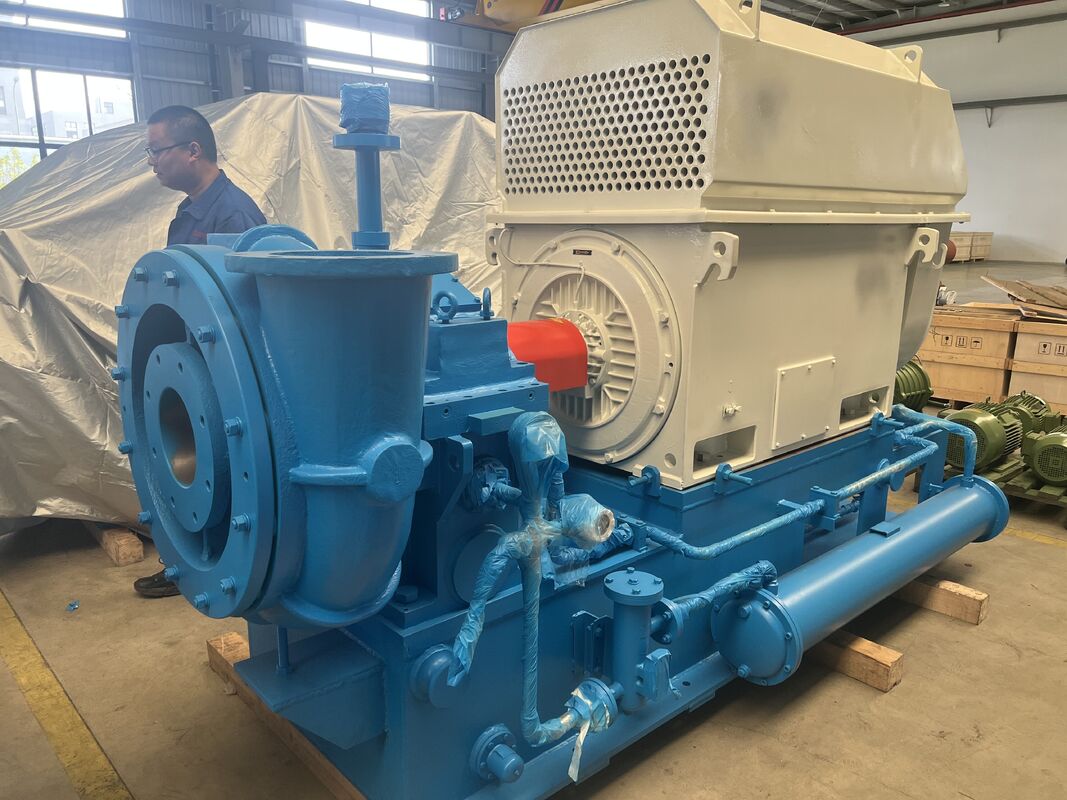

GS280 시리즈, 280m3/min 공기 흐름, 단 단계 고속 원심 분기 폐수 처리 공기 붓기

1, 입구 가이드 베인 장치

9개의 베인으로 구성된 흡입 가이드 베인 장치는 임펠러 앞에 설치되며 그 개방도는 전기 작업자에 의해 제어됩니다. 전기 작업자가 제어판으로부터 4-20mA 신호를 받으면 베인의 개방도를 조정합니다(개방도 값은 전기 작업자의 패널과 제어 화면에 모두 표시됨). 가스가 임펠러로 유입되기 전에 입구 가이드 베인 장치가 작동하여 45-100%의 공기 흐름 조정 기능을 실현합니다.

2,볼류트

안정적인 공압 성능, 고효율 및 모든 다변량 효율을 85%까지 달성하기 위해 가장 적합한 볼류트 러너가 채택되었습니다.




3, 스텝업 박스

헬리컬형 승압기어를 장착하고 있습니다. 확산경화처리를 하여 고속회전 및 긴 수명에 탁월한 성능을 발휘합니다.


Babbitt 금속 표면을 가진 슬라이딩 타입 베어링이 채택되었습니다. 베어링은 샤프트를 지지하고 냉각하기 위해 윤활막을 사용합니다. 낮은 마찰, 높은 안티노크 특성, 안정적인 성능 및 수명이 특징입니다.




4, 고효율 임펠러

3원 혼합 반개방형 임펠러는 3차원 이론에 의해 설계되었습니다. 임펠러 곡선은 시뮬레이션을 위해 반복적으로 선택됩니다.

컴퓨터의 작업 조건이며 실제 가스 흐름에 더 잘 맞습니다. 한편, 원심력으로 인한 베인 변형을 줄이고 효율성 신뢰성을 향상시킵니다.
임펠러와 고속 샤프트에는 고급 연결 유형이 채택되었습니다. 송풍기의 고성능을 보장하기 위해 배송 전에 임펠러 과속 및 동적 균형 테스트가 수행됩니다.
임펠러의 재질은 선택 사항이며, 항공 금속 또는 스테인레스 스틸 또는 관세 요청에 따라 기타 재질을 사용할 수 있습니다.






송풍기 구조

Gs 시리즈 원심 송풍기는 단단 캔틸레버, 축방향 입구 및 급진적 배출 구조를 갖추고 있습니다. 흡입필터 설정에서 흡입관과 흡입가이드베인장치로 공기가 유입됩니다. 주구동모터는 커플링과 승압박스로 연결됩니다. 시동시,
승압 기어는 삼원 혼합 반 개방형 임펠러를 구동하여 동력용 가스를 만들고 가스는 베인리스 디퓨저와 볼류트 챔버를 통해 배출됩니다.


주요특징

·우수한 공기역학적 성능: 와류 발생이 쉽지 않고 공기 흐름 손실이 작은 3원 반개방형 혼합 흐름 임펠러를 채택했습니다.

·흡입 가이드 베인에 의해 조정되어 장치의 효율 곡선이 평평하며, 설계되지 않은 작동 조건에서도 우수한 에너지 절약 효과를 얻을 수 있습니다.

·조밀한 구조, 작은 바닥 면적, 쉬운 조작.

·임펠러는 고강도 항공 알루미늄 합금으로 만들어졌으며 곡선 오류가 작은 수입 5좌표 연결 머시닝 센터로 가공되었습니다. 신뢰할 수 있는 공압 성능과 고효율을 제공하며 대부분의 루츠 송풍기와 비교하여 15%-25% 전력을 절약할 수 있습니다.

·임펠러와 증속기어가 일체형 구조로 되어 있어 기계적 손실을 대폭 감소시켰습니다.

·헬리컬형 증속 기어를 채용하여 안정성이 우수하고, 진동이 적으며, 소음이 적고, 고속 주행 시 수명이 깁니다.

·특수 틸팅 패드 베어링: 특수 틸팅 패드를 통해 고속 주행 시 제품의 안정성이 높습니다.

·높은 수준의 자동 제어, 우수한 신뢰성.
