원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK7011 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
지불 조건: | L / C, T / T |
공급 능력: | 한달에 100 세트 |
공기 수용량: | 10.90-31.51m3/min | 출력 차별 압력: | 10-70KPA |
---|---|---|---|
원동력: | 5.5-45KW | 출력 구멍: | DN150 (6") |
애플리케이션 :: | 물 처리, 시멘트 공장, 발전소, 등을 신청되는 통기 통풍, 영향을 주, 압축 공기를 넣은 운반. | 주요 물자: | 무쇠 |
기술의 근원: | 미국 | 곁에 연결하는: | 벨트와 폴리 |
냉각하는: | 자연적인 공기에 의하여 | ||
하이 라이트: | 고압 뿌리 형 송풍기,주철 뿌리 엽 송풍기,10kpa 뿌리 엽 송풍기 |

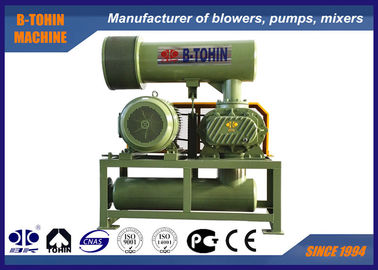

주철 로브 뿌리 송풍기, 뿌리 공기 압축기, 압력 10-70KPA
B-Tohin은 주철 로브 뿌리 송풍기를 생산하는 전문 제조업체입니다.
그리고 우리는 클라이언트의 특별한 필요조건에 따라 신제품을 디자인하고 만드는 독립적인 연구 부서가 있습니다.
명세서:
모델 |
BK7011 |
공기 용량 |
10.90-31.51m삼/분 |
토출 차압 |
10-70KPA |
회전 속도 |
700-1500rpm |
모터 유형 |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, 주파수 모터도 사용 가능 |
모터 브랜드 |
표준: Siemens Beide 또는 Wannan 모터 당신의 선택권을 위한 지멘스와 ABB 모터 |
설치 유형 |
표준: 수평형. 당신의 선택권에 유효한 수직 유형 |
색상 | 맞춤형, RAL6011 표준 |
모터가 없는 송풍기의 NW |
477kg |
포장 크기 |
1.8*1.3*2.1m(길이*너비*높이) |
특징:
1. 원활한 작동을 위한 헬리컬 타입 타이밍 기어
2. 컴팩트하고 유연한 설치로 사용자에게 더 많은 선택권을 제공합니다.
3. 임펠러의 완전한 구조, 동력 전달에서 더 안정됨
4. 신뢰할 수 있는 내마모성 및 고온 저항인 불소 고무로 만든 수입 오일 시일을 채택하십시오.
5. 진동이 적고 에너지 소비가 경제적입니다.
매개변수 시트
모델 | 포트 직경 (MM) |
속도 | 입구 용량(m3/min) 및 샤프트 동력(KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2영형 | 2000mmH2영형 | 3000mmH2영형 | 4000mmH2영형 | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | 중삼/분 | KW | 중삼/분 | KW | 중삼/분 | KW | 중삼/분 | KW | ||
BK7011 | 150(6") | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 |
모델 | 포트 직경 (MM) |
속도 | 입구 용량(m3/min) 및 샤프트 동력(KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2영형 | 6000mmH2영형 | 7000mmH2영형 | 8000mmH2영형 | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | 중삼/분 | KW | 중삼/분 | KW | 중삼/분 | KW | 중삼/분 | KW | ||
BK7011 | 150(6") | 700 | 10.90 | 14.94 | ||||||
850 | 14.26 | 18.14 | 13.81 | 21.65 | ||||||
1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | ||||
1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | ||||
1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | ||||
1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | ||||
1500 | 28.84 | 32.02 | 28.39 | 38.21 | 27.96 | 40.70 |
송풍기 본체의 구조
아니요. |
부품 이름 |
수량 |
|
아니요. |
부품 이름 |
수량 |
|
아니요. |
부품 이름 |
수량 |
1 |
기초 |
2 |
|
9 |
왼쪽 끝 덮개 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
육각 볼트 |
4 |
|
10 |
라운드 핀 |
4 |
|
18 |
기어 |
2 |
삼 |
방진 씰 |
1 |
|
11 |
포장 |
1 |
|
19 |
열쇠 |
2 |
4 |
드라이브 임펠러 |
1 |
|
12 |
오일 씰 |
4 |
|
20 |
액시얼 슬리브 |
2 |
5 |
드라이브 엔드 베어링 |
2 |
|
13 |
오른쪽 끝 덮개 |
1 |
|
21 |
기어 엔드 베어링 |
2 |
6 |
구동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
베어링 플레이트 |
2 |
7 |
먼지 덮개 |
1 |
|
15 |
격한 운동 |
1 |
|
23 |
조절 가능한 패드 |
몇몇의 |
8 |
그리스 니플 |
2 |
|
16 |
볼트 |
8 |
|
24 |
마그네틱 너트 |
1 |
송풍기 패키지 조립도
범위의 표준 공급
1. 베어 샤프트 송풍기
2. 릴리프 밸브
3. 웨이퍼 체크 밸브(슬림형)
4. 흡입구 소음기(에어 필터 포함)
5. 방전 소음기
6. 공용 베이스(벨트 커버 포함)
7. 고무 유연한 조인트 및 완충기
8. 모터 풀리
9. 압력계
10. V벨트
11. 볼트 및 너트 및 기타 연결 부품
12. 전기 3상 모터
자주하는 질문
1. 문의 시 어떤 정보를 제공해야 하나요?
A: 공기 용량
B: 압력
C: 신청
D: 사용환경(온도, 대기압)
E: 모터가 필요합니까?
또는 당신이 우리에게주는 다른 스페셜은 더 감사할 것입니다.
2. 당신의 보증은 무엇입니까?
우리의 보증은 뿌리 송풍기를 받은 후 12개월입니다.보증기간 내에는 파손된 부품을 무상으로 교환해 드립니다.보증 기간이 만료되어 지속적으로 안전하고 고품질의 장비 작동을 보장하기 위해 적시에 고품질 기술 서비스와 가격 할인 예비 부품을 제공합니다.
3. 뿌리 송풍기의 수명은 얼마나 됩니까?
정상적인 사용 환경에서
A- 송풍기의 수명은 10년 이상입니다.
B- 임펠러의 수명은 60,000시간 이상입니다.
C- 베어링의 수명은 50,000시간 이상입니다.
D- 기어의 수명은 60,000시간 이상입니다.
4. 포장 조건은 무엇입니까?
A: 일반적으로 우리는 훈증 없는 합판 케이스에 제품을 포장합니다.법적으로 등록된 특허가 있는 경우 승인 편지를 받은 후 브랜드 상자에 제품을 포장할 수 있습니다.
5. 공장에서 제품 품질을 어떻게 관리합니까?
우리는 품질 검사 부서가 있습니다.상품을 발송하기 전에 각 상품을 확인하고 있습니다.품질 문제가 있는 경우 새 제품을 생산해 드립니다.
6. 지불 조건은 무엇입니까?
1. 선불로 TT 30%, 선적 전 검사 후 TT 70%.
2.100% STGHT에서 취소할 수 없는 L/C.
