송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001/CE |
| 모델 번호: | BKW6005 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 100 세트 |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 4.04-10.27 m³/min | Discharge differential pressure: | 60-100KPA |
| Motor power: | 5.5-7.5/11-15/18.5-22KW | Discharge bore: | DN80(3”) |
| Driven type: | motor driven, connected by belt and pulley | Impeller and shaft: | cast as an integral part, three lobes |
| 강조하다: | 고압 송풍기,회전하는 로브 송풍기 |
||

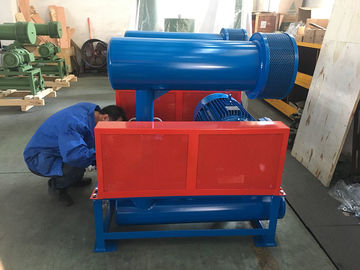

DN80 루츠 로터리 로브 송풍기, 최대 압력 100KPA, 폭기 송풍기
BKW형 3엽 루츠 타입 로터리 송풍기는 수년간 루츠 타입 로터리 송풍기 제조 경험을 바탕으로 혁신적인 기술을 채택하여 개발된 제품입니다.
사양
모델
|
속도 |
850 |
|
4.04-10.27m |
3/minKW |
|
60-100KPA |
회전 속도 |
|
850-1800rpm |
냉각수 유량 |
|
5 L/min |
모터 유형 |
|
5.5-7.5/11-15/18.5-22KW |
380/400/415/440V, 3상, 50/60HZ |
|
표준: 지멘스 Beide 또는 Wannan 모터 |
지멘스 및 ABB 모터 선택 가능 |
|
표준: 수평 유형. |
수직 유형 선택 가능 |
|
256kg |
포장 크기 약. |
|
송풍기용 포장 상자: 1.5*0.95*0.9m (L*W*H) |
송풍기 액세서리용 포장 상자: 1.31*0.6*0.5m (L*W*H) 특징 |
1. BK 시리즈의 설계를 기반으로 엔드 플레이트 설계를 개선하여 더 높은 압력을 얻기 위해 수냉 시스템을 설치했습니다.
2. 고온이 베어링을 손상시키기 어려워 베어링의 수명이 연장됩니다.
매개변수 시트
모델
| 속도 | 흡입 용량(m3/min) 및 축 동력(KW) | 냉각수 | 0.6kgf/cm | |||||||||
| 2O | 2O | 2O | 2O | 2O | ||||||||
| 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | ||||||||
| 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | rpm | ||||||||
| m | 3/minKW | L/min | 3/minKW | L/min | 3/minKW | L/min | 3/minKW | L/min | 3/minKW | L/min | BKW6005 | |
| 850 | 3.54 | 7.13 | 3.34 | 8.04 | 5 | 포트 직경: DN80(3") | ||||||
| 1000 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | 4.04 | 12.00 | 1150 | |||
| 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | 5.10 | 13.80 | 1250 | ||||
| 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | 5.81 | 15.00 | 5.65 | 16.59 | 1400 | ||
| 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | 6.87 | 16.80 | 6.72 | 18.58 | 1500 | ||
| 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | 7.58 | 18.00 | 7.42 | 19.90 | 1650 | ||
| 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | 8.64 | 19.79 | 8.49 | 21.89 | 1800 | ||
| 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | 9.71 | 21.59 | 9.55 | 23.88 | 송풍기 본체의 구조 | ||
냉각수 흐름 방향
송풍기 패키지 조립 도면
표준 공급 범위
1. 샤프트 송풍기
2. 흡입 소음기(에어 필터 포함)
3. 토출 소음기
4. 릴리프 밸브
5. 체크 밸브
6. 플렉시블 조인트
7. 압력 계
8. 송풍기 풀리 및 모터 풀리
9. V-벨트
10. 벨트 커버
11. 송풍기 베이스
12. 전기 모터
