송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | BV5009 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 caseAbout BKW BKW 시리즈 뿌리 송풍기는 BK 시리즈의 디자인을 상속합니다. 그것은 방위의 서비스 기간을 머리말을 붙이고 고압 appli를 가능 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 80 세트 |
| 유형: | 진공 소송, 뿌리 유형 | 공기 용량: | 5.68-18.41 m³/min |
|---|---|---|---|
| 배출 차압: | -10KPA ~ -40KPA | 모터 파워: | 5.5-7.5/11-15/18.5-22kw |
| 배출 보어: | DN100(4”) | 냉각방식: | 공기 |
| 피동형: | 벨트와 풀리로 연결된 모터 구동 | 무게: | 239Kg |
| 속도: | 850~2000 회전 | ||
| 강조하다: | 뿌리 유형 진공 펌프,공기 송풍기 펌프 |
||

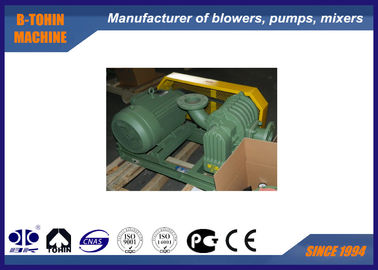

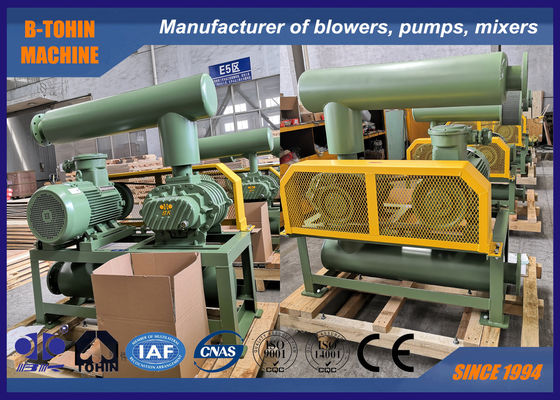

에어 루트 블로워 진공 펌프, 최대 압력 -40KPA, 진공 블로워
BK 진공 펌프 소개
BK 진공 펌프는 양압 루트 블로워의 출구와 입구를 변경하여 진공 용도로 설계되었습니다. 진공 압력은 -10KAP에서 -40KPA까지 커버합니다. 식품 이송, 야금, 화학 산업 및 전자 코팅에 널리 적용됩니다. 안정적인 작동과 신뢰할 수 있는 성능이 특징입니다.
사양
|
모델 |
BV5009 |
| 입구 치수 | DN100 |
| 출구 치수 | DN100 |
|
공기 용량 |
5.68-18.41m3/분 |
|
배출 차압 |
-10 ~ -40KPA |
|
회전 속도 |
850-2000rpm |
|
모터 유형 |
5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3상, 50/60HZ |
|
설치 유형 |
표준: 수평형. 수직형도 옵션으로 제공됩니다. |
|
모터 제외 블로워의 순중량 |
239kg |
|
포장 크기 (근사치) |
1.5*1.05*1.75m (길이*너비*높이) |
파라미터 시트
| 모델 | 포트 직경 (MM) |
속도 | 입구 용량 (m3/min) 및 샤프트 동력 (KW) | |||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV5009 | 100(4인치) | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 |
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | ||
| 2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | ||
블로워 패키지 조립 도면
| BV외형 치수 시트 | 단위:mm | |||||||||||||||||
유형 |
포트 직경 |
모터 동력 |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | 무게 (kg) |
| BV5009 | 100(4인치) | 5.5~7.5 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-M16×300 | 239 |
| 11~15 | 428 | 512 | ||||||||||||||||
| 18.5~22 | 473 | 557 | ||||||||||||||||
| 표준 액세서리포함:흡입구, 출구 머플러, 음압 게이지, 베이스, 벨트 커버, 진공 릴리프 밸브, 삼각 벨트.위의 무게는 모터를 제외한 표준 액세서리만의 무게입니다.표준 공급 범위 | ||||||||||||||||||
| 1. 블로워 본체 | ||||||||||||||||||
2. 진공 안전 밸브
3. 흡입구 소음기
4. 출구 소음기
5. 공용 베이스 (벨트 커버 포함)
6. 고무 유연 조인트 및 충격 패드
7. 블로워 풀리
8. 압력 게이지
9. 벨트
10. 볼트, 너트 및 기타 연결 부품
11. 모터
