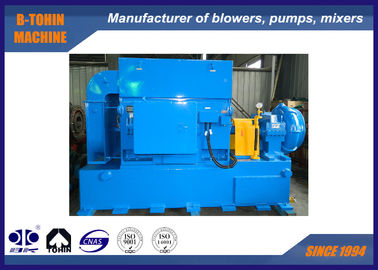

Arero를 가진 15000m3/h 400KW 단단 산업 원심 송풍기는 임펠러를 금속을 붙입니다

모델 번호

GS250-1.75

배열차압

75KPA

모터 전력

400KW

공기 용량

250m3/min

모터 타입

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

1입구 가이드 플랜 장치

• 부추기 펄러 앞의 위치

  ---

• 함수: 펌프 용량을 45%~100% 사이 조정할 뿐만 아니라, 펌프가 조정 범위 내에서 최고 효율을 달성하도록 보장합니다.특히 작동 매개 변수가 설계 데이터 (낮은 온도 또는 낮은 압력) 에서 벗어나면.

  ---

• 자동 또는 수동 작동을 조정하는입구 가이드 스레인은 4~20mA DC 신호를 수신한 후 전기 조작자에 의해 설정된 비율로 조정됩니다., 수동 작동 또는 유지보수 상태에서 잎은 수동으로 조절됩니다.

2성숙한 롤루트 디자인


신뢰성 높은 공기 성능, 높은 효율, 85%의 다변수 효율

3고효율의 추진기

• 릴러의 곡선은 컴퓨터에서 작동 상태를 시뮬레이션하기 위해 반복적으로 선택되며 실제 가스 흐름에 더 잘 맞습니다.

  ---

• 공기 알루미늄 합금 또는 스테인리스 스틸로 만들어져, 열린 경로로 뒤로 구부러집니다 (최소 침입 각도 6도), 표면은 정밀 가공됩니다.

4. 높은 신뢰성 스테프 업 기어 박스 구조와 베어링



• 기어박스는 수평 ′′스플릿 구조로, 하부 케이스에 연결된 볼루트 케이스와 상부 케이스에서 분리되어 박스 커버를 풀기 위해 필요한 시간을 단축합니다.

• ---

  고속 샤프트는 하드 스프러스 디스크 기술을 채택하고, 높은 효율과 낮은 기계적 손실은 라인 접촉에 의해 확인됩니다.
• 큰 기구에 적용된 엘립스 (dislocation) 베어,고속 기구에 적용된 틸링 패드 베어.

  ---

• 블러와 기어의 샤프트는 열 처리 된 가공 스틸로 만들어지며 적절하게 깎입니다. 각 수평적 결정 속도는 정상적인 속도의 ± 15% 범위 내에서,그리고 톱션 레조넌스 속도는 실행 속도의 ± 10% 범위 내에 있습니다., 모든 회전 부품은 동적 균형입니다.

  ---

• 스텝업 기어는 병렬 축 나선형으로 작은 기어와 회전 축이 통합되어 있습니다.

• ---

  표면 소화 가공 합금 강철으로 만들어졌으며 정확하게 깎아, gear의 서비스 인덱스는 적어도 1.8입니다.

5고 정밀 기어 운전

• 채택된 고품질 기구

  ---

• 기어 정밀도 등급은 ISO1328 5~4에서 안정화됩니다.

  ---

• 정밀도 3까지 도달할 수 있습니다.
• 표준 AGMA 또는 DIN에 해당하는 정밀도

6릴러와 고속 샤프트 사이의 연결

• 정면 끝 키 (핀) 및 삼각형 샤프트의 연결 유형을 채택

  ---

• 최대 전력은 3,000kW입니다.

  ---

• 부품에 손상을 입히지 않고 조립 및 해체에 편리합니다.

7고성능 밀봉

• 밀폐의 재료는 부드러운 질감의 합금입니다. (자극 밀폐가 채택되었습니다.)

  ---

• 신뢰성 있는 기능, 긴 수명

  ---

• 누출 문제가 없습니다.

  ---

• 유지보수 비용 이 낮고 교체 가 편리 하다

  ---

• 마찰이 없으므로 에너지 소비가 감소합니다.
