송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | BV150H |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 된 케이스어바웃 BKW BKW 시리즈 루츠 블로워는 BK 시리즈의 디자인을 물려받습니다. 그것은 베어링 커버에서 식는 물을 채택하며, 그것이 태도의 서비스 수명을 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 80 세트 |
| 유형: | 진공 소송, 뿌리 유형 | 공기 용량: | 180.25~32.25m3/min |
|---|---|---|---|
| 배출 차압: | -50kpa ~ -70kpa | 모터 파워: | 18.5-22/30/37-45/55kw |
| 배출 보어: | DN150(6") | 냉각방식: | 공기 |
| 피동형: | 벨트와 풀리로 연결된 모터 구동 | ||
| 강조하다: | 30 kw 루츠 블로워 진공 펌프,18.25m3/min 루츠 블로워 진공 펌프,DN150 루츠 블로워 진공 펌프 |
||
DN150 루츠형 진공 펌프 음압 블로워, 18.25-32.25m³/min, -50KPA ~ -70KPA, 30-55KW

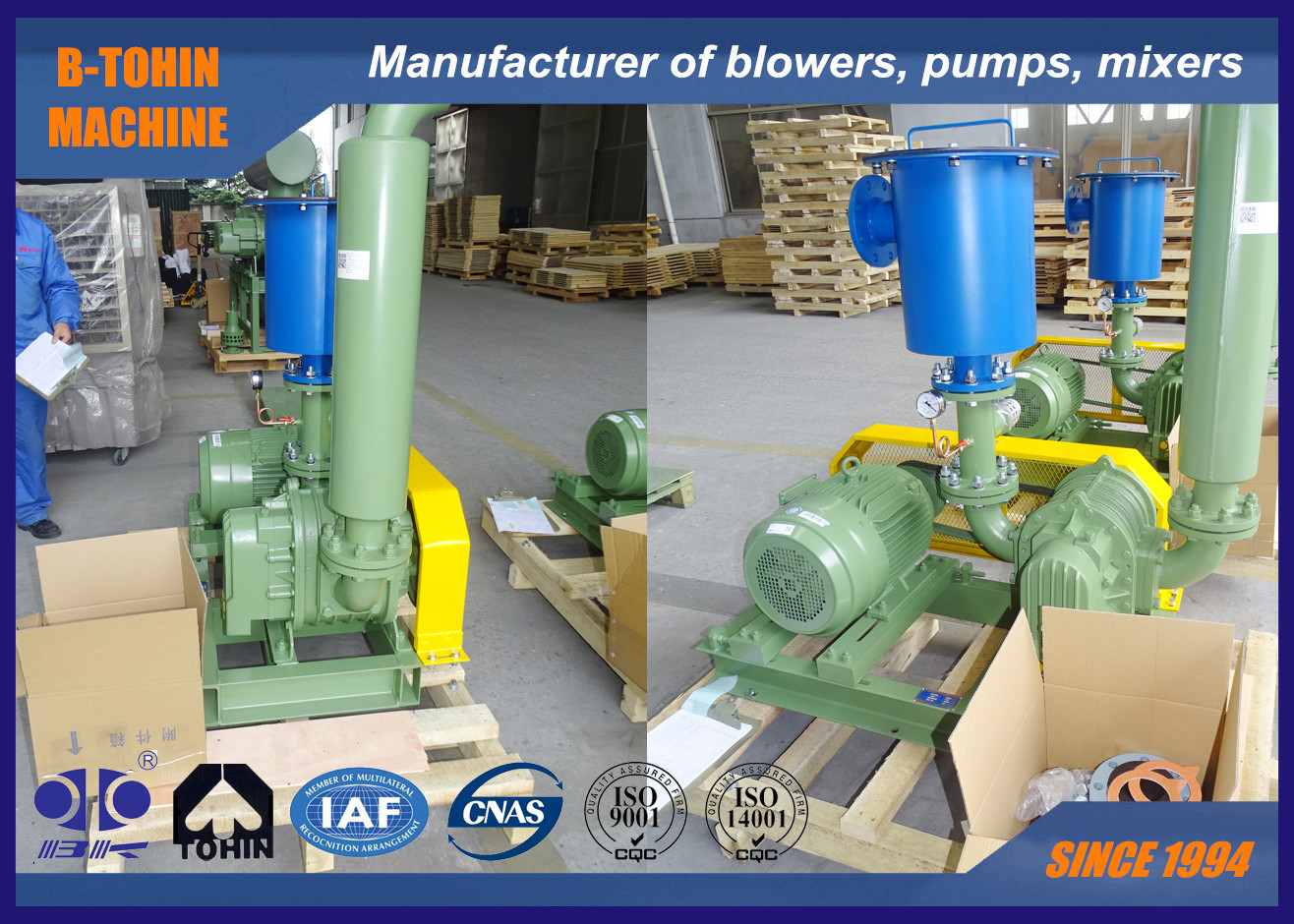

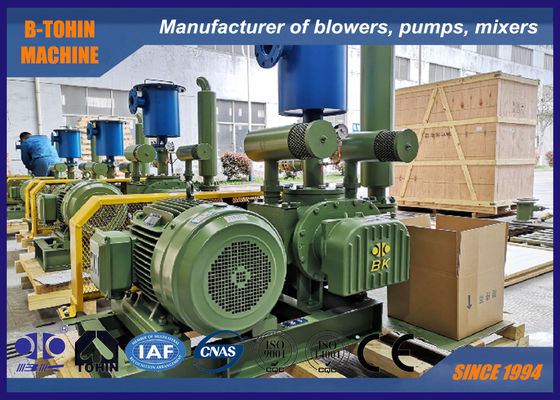

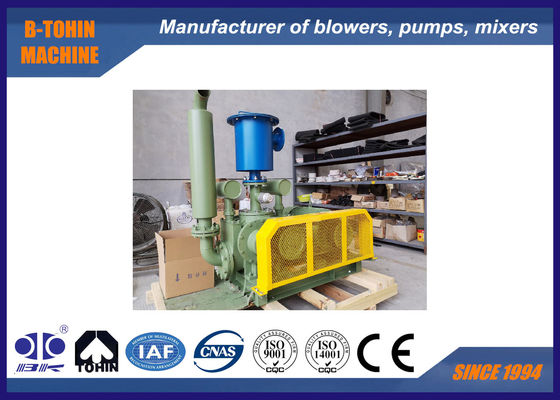

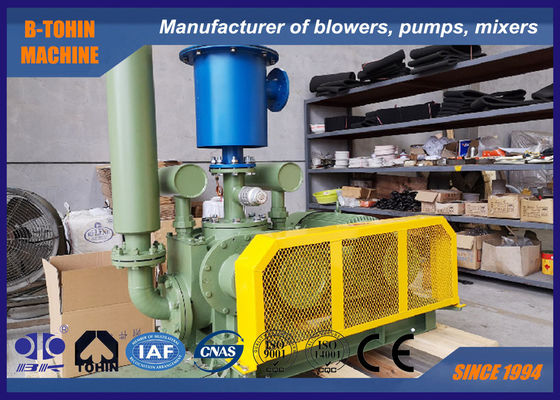

BV150H 진공 블로워 소개
BV150H 진공 블로워는 용적형 루츠형 공기 펌프의 일종입니다. -70KPA 진공 펌프에 도달할 수 있습니다. 진공 공기 이송에 널리 사용되며 안정적인 성능과 우수한 체적 효율을 특징으로 합니다.
사양
|
모델 |
BV150H |
|
공기 용량 |
18.25-32.25m3/min |
|
배출 차압 |
-50~ -70KPA |
|
회전 속도 |
1330-2080rpm |
|
모터 유형 |
18.5-22/30/37-45/55KW 380/400/415/440V, 3상, 50/60HZ |
|
설치 유형 |
표준: 수직형 |
|
모터 제외 블로워 중량 |
545kg |
파라미터 시트
| 모델 | 속도 | 흡입 용량 (m³/min) 및 샤프트 동력 (KW) | |||||||||
| -0.5kgf/cm² | -0.55kgf/cm² | -0.6kgf/cm² | -0.65kgf/cm² | -0.7kgf/cm² | |||||||
| -5000mmH2O | -5500mmH2O | -6000mmH2O | -6500mmH2O | -7000mmH2O | |||||||
| -0.05Mpa | -0.055Mpa | -0.06Mpa | -0.065Mpa | -0.07Mpa | |||||||
| rpm | m³/min | KW | m³/min | KW | m³/min | KW | m³/min | KW | m³/min | KW | |
| BV150H | 1330 | 19.06 | 23.02 | 18.83 | 24.46 | 18.6 | 25.9 | 18.25 | 27.34 | ||
| 포트 직경: DN150(6") | 1420 | 20.64 | 24.58 | 20.41 | 26.11 | 20.18 | 27.65 | 19.81 | 29.18 | ||
| 1580 | 23.46 | 27.35 | 23.22 | 29.06 | 22.99 | 30.76 | 22.59 | 32.47 | |||
| 1670 | 25.04 | 28.9 | 24.8 | 30.71 | 24.57 | 32.52 | 24.16 | 34.32 | 23.75 | 36.13 | |
| 1870 | 28.55 | 32.37 | 28.31 | 34.39 | 28.07 | 36.41 | 27.63 | 38.43 | 27.19 | 40.46 | |
| 1980 | 30.49 | 34.27 | 30.25 | 36.41 | 30.00 | 38.55 | 29.54 | 40.69 | 29.08 | 42.84 | |
| 2080 | 32.25 | 36 | 32.00 | 38.25 | 31.76 | 40.50 | 31.28 | 42.75 | 30.81 | 45 | |
블로워 패키지 조립 도면
치수
| BV-H 개요 치수 시트 | 단위:mm | |||||||||||||||||||||
유형 |
포트 직경 |
모터 동력(kw) |
A | B | B1 | C | D | E | F | G | J | K | M | N | 0 | P | W | Q | T | U | n-M16×h | 무게 (kg) |
| BV150H | (6") | 18.5~22 | 1040 | 800 | 400 | 120 | 117 | 1000 | 280 | 180 | 163 | 232 | 430.5 | 254.5 | 505 | 555 | 301 | 25 | 2007 | 547 | 6-M16×400 | 545 |
| 30 | 1070 | 135 | ||||||||||||||||||||
| 37~45 | 1130 | 900 | 450 | 115 | 258 | 370.5 | 620 | 676 | 305 | 28 | 573 | 573 | ||||||||||
| 55 | 1180 | 140 | ||||||||||||||||||||
| 표준 액세서리에는 흡입, 배출 소음기, 음압 게이지, 베이스, 벨트 커버, 진공 릴리프 밸브, 삼각 벨트가 포함됩니다. | ||||||||||||||||||||||
| 위의 무게는 모터를 제외한 표준 액세서리만의 무게입니다. | ||||||||||||||||||||||
표준 공급 범위
1. 블로워 본체
2. 진공 안전 밸브
3. 흡입 소음기
4. 배출 소음기
5. 공용 베이스 (벨트 커버 포함)
6. 고무 유연 조인트 및 충격 패드
7. 블로워 풀리
8. 압력 게이지
9. 벨트
10. 볼트 및 너트 등 연결 부품
11. 모터
