원래 장소: | 중국 |
브랜드 이름: | BK |
인증: | ISO9001/ISO14001/CE |
모델 번호: | BK6005 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 수출 표준 나무 케이스 |
배달 시간: | 5 내지 20 근무일이 주문 량과 상술에 의존합니다 |
지불 조건: | L/C (신용장), 전신환 |
공급 능력: | 달 당 100개 세트 |
공기 용량: | 4.58-12.74m3/min | 방출 차등 압력: | 10-80KPA |
---|---|---|---|
원동력: | 2.2-22KW | 방전 구멍: | DN80 (3 ") |
냉각 방식: | 공기 | 애플리케이션 :: | 공기에 쐼, 역세척, 공기 전달이 물 처리, 시멘트, 파이프 정화, 발전소, 등에 신청했습니다. |
태도: | NSK, SKF 포옵션 | 색: | 표준 RAL6011, 또는 주문 제작됩니다 |
하이 라이트: | 10 kpa 고압 루츠 블로워,고압 루츠 블로워를 냉각시키는 공기,고압 기반 스타일 송풍기 |

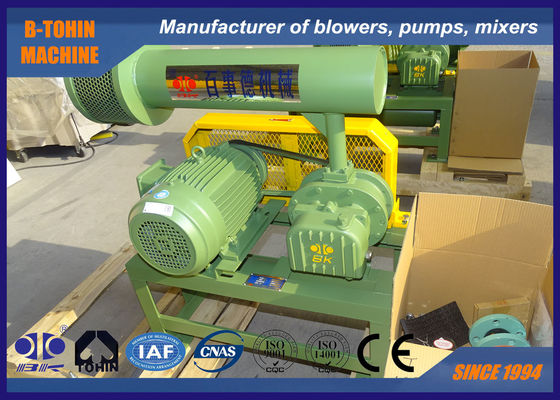

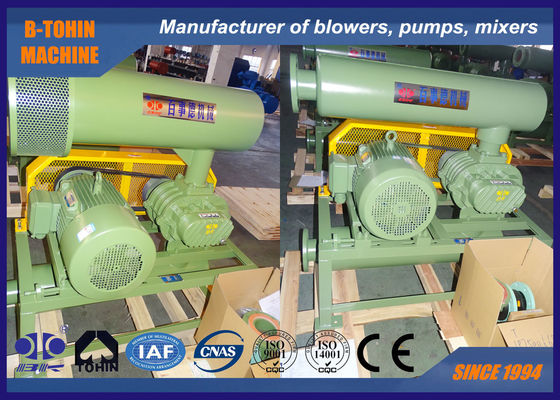

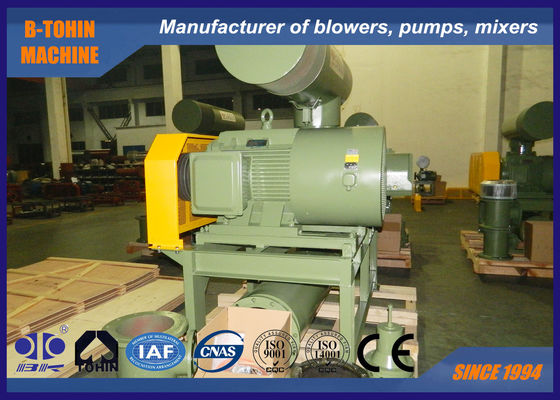

공기에 쐼 3 로브 루츠 블로워, 회전 송풍기, 10KPA - 80KPA, 에어블로어
BK에 대해
BK 루츠 블로워는 국가 표준에 따라 설계되고 제조된 일종의 제품입니다.
이 유형 송풍기는 넓게 아레이터로서 사용된 하수 물 처리에 적용됩니다.
상술 :
모델 |
BK6005 |
공기 용량 |
3.84-12.74m3/min |
방출 차등 압력 |
10-50KPA |
회전 속도 |
850-1800rpm |
전동기형 |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
자동차 브랜드 |
표준 : 지멘스 베이드 또는 완난 모터 지멘스와 ABB는 당신의 선택을 위해 자동차로 나릅니다 |
설치 형태 |
표준 : 수평식. 당신의 옵션을 위해 가능한 수직형 |
모터 없는 송풍기의 북서 |
241 킬로그램 |
대략적인 포장 크기. |
1.5*1.05*1.75m (length*width*height) |
특징 :
1. 원활한 운영을 위한 헬리컬 형태 타이밍 기어
2. 설치의 유연성인 계약은 더 사용자들에게 선택을 줍니다.
3. 분리 구조의 결점을 피하기 위한 추진하는 것과 샤프트의 일체형 구조
4. 좋은 마모 방지와 고온 방치 특성과 플루오로 고무로부터 만들어진 SKF 오일 실은 설치됩니다.
5. 낮은 진동과 작은 에너지 소비.
매개 변수 시트
모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 |
1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | ||
1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | ||
1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | ||
1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | ||
1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 |
모델 | 공항 Dia (MM) |
속도 | 주입구 능력 (m3/min)and 축 동력 (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6005 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | ||||
1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | ||
1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | ||
1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | ||
1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 |
송풍기 메인 바디의 구조
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
|
아니오. |
파트 명칭 |
수량. |
1 |
기반 |
2 |
|
9 |
좌단부 커버 |
1 |
|
17 |
오일 탱크 |
1 |
2 |
육각 볼트 |
4 |
|
10 |
라운드 핀 |
4 |
|
18 |
기어 |
2 |
3 |
오염방지 밀봉 |
1 |
|
11 |
케이스 |
1 |
|
19 |
키 |
2 |
4 |
드라이브 추진하는 것 |
1 |
|
12 |
오일 실 |
4 |
|
20 |
축 수관 |
2 |
5 |
태도 |
2 |
|
13 |
좌측 단부 커버 |
1 |
|
21 |
태도 |
2 |
6 |
구동 임펠러 |
2 |
|
14 |
볼트 |
16 |
|
22 |
방위 표시판 |
2 |
7 |
더스트 컵 |
1 |
|
15 |
휴식 |
1 |
|
23 |
가변 패드 |
여러 |
8 |
그리스 니플 |
2 |
|
16 |
볼트 |
8 |
|
24 |
자기를 띤 핵심 |
1 |
송풍기 패키지을 그린 그림을 모으기
범위의 표준 공급
1. 송풍기 메인 바디
2. 압력은 밸브를 완화합니다
3. 체크 밸브
4. (공기 정화 필터로) 흡입구 목도리
5. 토출 머플러
6. (벨트 커버로) 공공 토대
7. 충돌 플렉시블 조인트와 쇼크 패드
8. 모터 풀리
9. 압력계
10. v 벨트
11. 볼트와 핵심과 다른 연결부
12. 전동기
