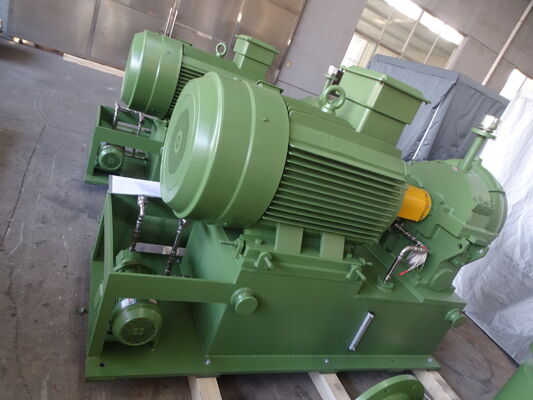

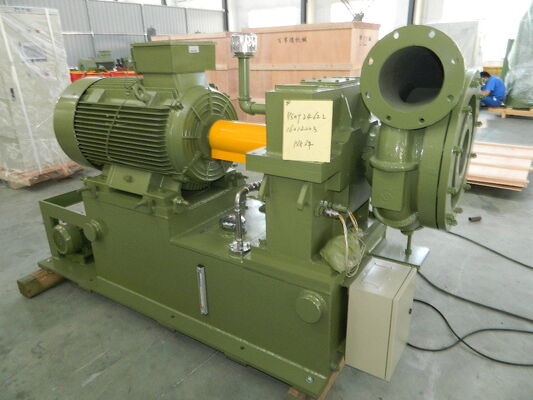

GS400 시리즈, PLC 제어, 단일 단계 고속 원심 폐수 처리장

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BK
인증:	ISO9001/ISO14001
모델 번호:	GS400-(1.5-2.0)

결제 및 배송 조건:

최소 주문 수량:	1세트
가격:	협상 가능
포장 세부 사항:	표준 목재 케이스 수출
배달 시간:	영업일 기준 20-40일, 주문 금액 및 사양에 따라 다름
지불 조건:	신용장, 전신환
공급 능력:	달 당 10 세트

상세 제품 설명

공기 용량:	400m3/분	배출 차압:	50/60/70/80/90/100KPA
모터 파워:	450/500/630/710/800KW	색상:	주문을 받아서 만드는/백색/파란
특집:	넓은 적용성, 상당한 에너지 절약, 작은 면적, 쉬운 설치, 쉬운 작동, 쉬운 유지 관리.	주요 부분:	입구 가이드 vn 장치, 볼류트, 스텝업 박스, 고효율 임펠러
장점:	고급 자동화, 우수한 신뢰성, 원격 모니터	중간:	공기, 질소, 이산화질소, 비부식성 가스

GS400 시리즈, PLC 제어, 단일 단계 고속 원심 처리 처리 장치

GS에 대해

GS 시리즈 단 단계 고속 원심 류풍기는 폐수 처리 공기 처리용으로 특별히 설계되었습니다.

공기,산화질소,산화질소 및 다른 부식성가스와 같은 매개체.

Gs 풍기는 광범위한 적용 가능성, 상당한 에너지 절약, 작은 면적 및 설치, 운영 및 유지 보수가 쉽다는 것이 특징입니다.

型号 모델	압력 압력	风量 공기 흐름	힘 힘
	Kpa	m3/min	KW
GS400-1.5	50	400	450
GS400-1.6	60	400	500
GS400-1.7	70	400	630
GS400-1.8	80	400	710
GS400-1.9	90	400	710
GS400-2.0	100	400	800

언급:
1방출 압력은 198Kpa (A) 로 설계되어 있으며, 응용 범위는:145-198Kpa (A) 또는 압력 비율 ε는 1.5 ≤ε≤1.96입니다.
2먼지 및 기타 고체 불순물 함량 ≤ 10mg/m3
3.모터는 해수면이 1000m 이상이면 특별해야 합니다.
460°C 이상의 입수 온도나 120°C 이상의 출구 온도에 적합하지 않습니다.
5. 위의 페이지의 공기 흐름은 20°C와 1 atm의 조건에서의 값입니다.
6카탈로그에 표시되지 않은 용량을 위해 기술 부서를 문의하십시오.
7단단계 고속 원심 분 Vakuum 펌프의 모델 선택에 대해, 우리의 회사의 기술 부서에 문의하십시오.

블로거의 주요 부품
GS400 시리즈, PLC 제어, 단일 단계 고속 원심 폐수 처리장 0

1"입구 가이드 플레인 장치"
9개의 윙으로 구성된, 입구 가이드 윙 장치는 휠퍼 앞에 설치되어 있으며, 그 개방 정도는 전기 조작자에 의해 제어된다.전기 운영자가 제어판에서 4-20mA 신호를 수신할 때, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2'보루트'
가장 적합한 볼루트 러너는 신뢰할 수있는 공기 성능, 높은 효율성 및 85%까지 모든 다변수 효율성을 달성하기 위해 채택됩니다.

3스텝 업 박스
나선형 스텝업 기어가 장착되어 있습니다. 이 역은 확산 경화되어 있으며 고속 회전과 긴 서비스 수명 하에서 우수한 성능을 발휘합니다.

Babbitt 금속 표면과 슬라이딩 타입의 베어링이 채택됩니다. 베어링은 샤프와 냉각을 지원하기 위해 윤활유 필름을 사용합니다. 그것은 낮은 마찰, 높은 반박 특성을 가지고 있습니다.신뢰성 있는 성능과 장수성.

4고효율의 휠퍼
반동기, 세차 혼합 반 개방형, 3 차원 이론에 의해 설계됩니다. 반동기의 곡선은 시뮬레이션을 위해 반복적으로 선택됩니다.

컴퓨터에서 작동하는 상태, 그리고 실제 가스 흐름에 더 잘 맞습니다. 한편, 중심력으로 인한 잎 변형을 줄이고 효율성을 향상시킵니다.
선진 연결 유형은 임플러와 고속 샤프트에 채택됩니다. 배달 전에, 임플러 초고속 및 동적 균형 테스트는 블러의 높은 성능을 보장하기 위해 수행됩니다.
펄러의 재료는 선택 사항이며, 항공 금속 또는 스테인리스 스틸 또는 사용자 요구에 따라 다른 재료가 제공됩니다.

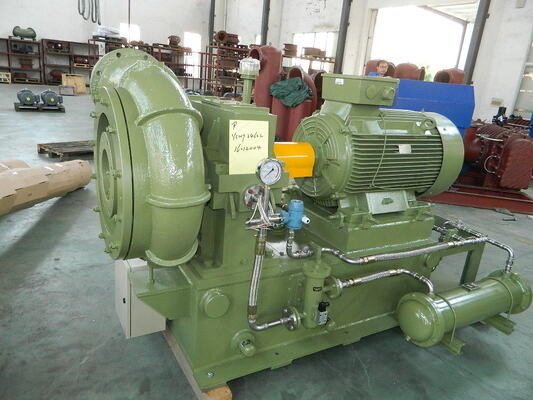

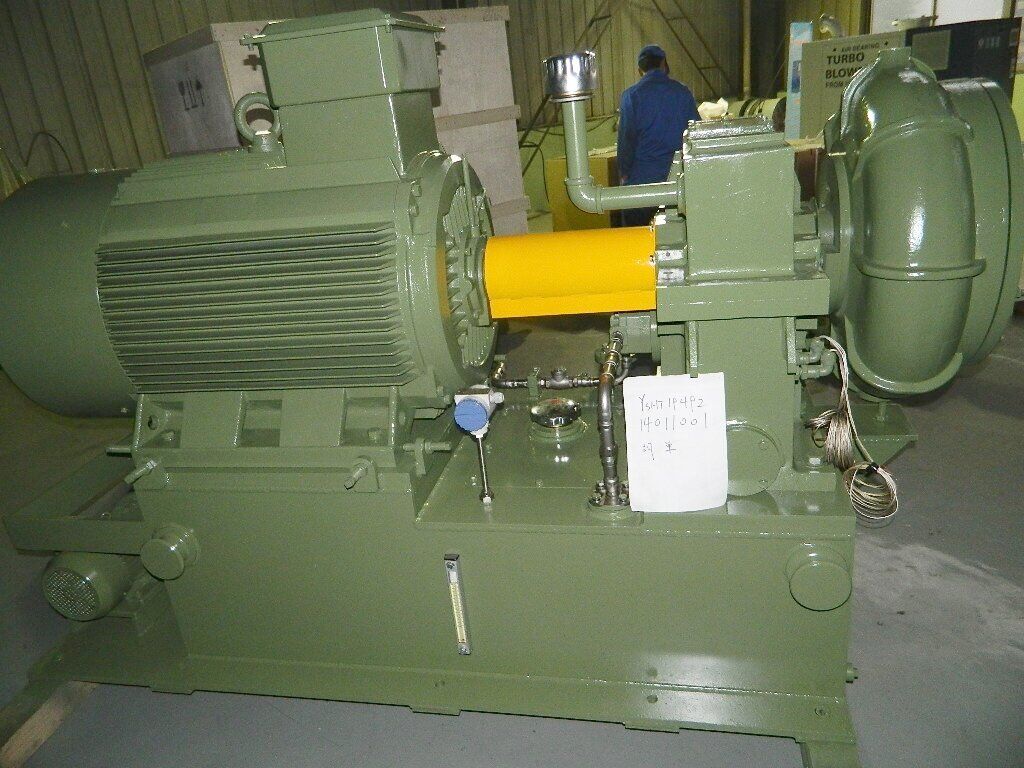

블로어 구조

Gs 시리즈 원심 류류류기는 단일 단계 캔티레버,축 입구 및 급진 방출 구조가 있습니다.

입수 필터 설정에서 입수 가이드 밸 장치.주력 동기는 결합 장치와 단계 상자에 연결됩니다.시작 시,
스텝업 기어는 세차 혼합 반 열린 림퍼를 움직여 가스를 생산하고 가스를 방출합니다.

볼루트 챔버

GS400 시리즈, PLC 제어, 단일 단계 고속 원심 폐수 처리장 4

GS 시리즈 블로어 성능 곡선
GS시리즈 원심풍기는 단일 단계의 캔티레버,축식 입구 및 급진 방출 구조를 갖추고 있습니다.

입구 설정에서 입구 가이드 윙 장치. 주 구동 모터는 결합 및 단계 상자에 연결됩니다. 시작 할 때, 단계 상위 기어

세차 혼합 반 개방형 휠퍼를 구동하여 가스를 생산하고, 가스를 배열하여 펠프 없는 디퓨저와 볼루트 챔버를 통해 배출합니다.
GS400 시리즈, PLC 제어, 단일 단계 고속 원심 폐수 처리장 5

블로어 컨트롤 서스텐

높은 수준의 자동화와 신뢰성

자동 회전 지능형 기기 또는 프로그래밍 가능한 논리 제어 (PLC) 를 사용하여 전체 실행 과정에 대한 인간-기계 대화 인터페이스, 자동 / 수동으로 공기 흐름을 조정 할 수 있습니다..GS 시리즈 블러 제어 시스템에는: 블러,스텝 업 박스,모터,유연료 스테이션,입구

필터, 공기 구제 조절 밸브, 샤프트 진동, 항 급증 시스템, 등. 그것은 디지털 디스플레이 터치 스크린 제어판을 필요로,그리고 해당 소프트웨어를 통해 전체 제어 및 규제를 처리 할 수 있습니다한편, 그것은 다양한 실패를 기록 할 수 있습니다

장애의 원인을 제안합니다.

자동 제어 시스템의 핵심 구성 요소는 제어 시스템의 정확성, 신뢰성 및 간편한 유지보수를 보장하기 위해 수입됩니다.

원격 모니터

제어 시스템은 인터넷 또는 GPRS 발사자를 통해 측정 데이터를 전송 할 수 있습니다. 고객은 운영 상태를 모니터링하기 위해 웹 사이트에 로그인 할 수 있습니다.우리 회사는 주기적으로 모니터링하고 중요한 모니터 포인트 또는 비정상적인 정보를

이 원격 모니터 시스템은 풍기의 안전한 작동을 위한 추가 보증입니다.
