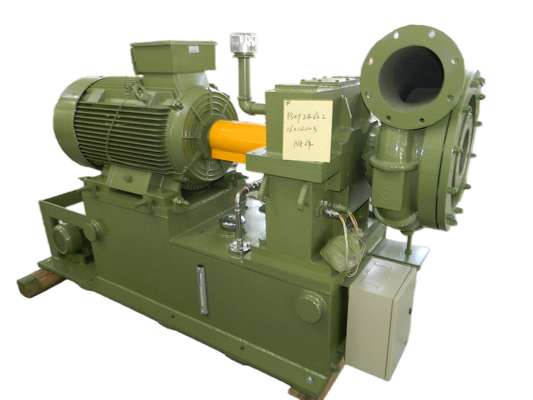

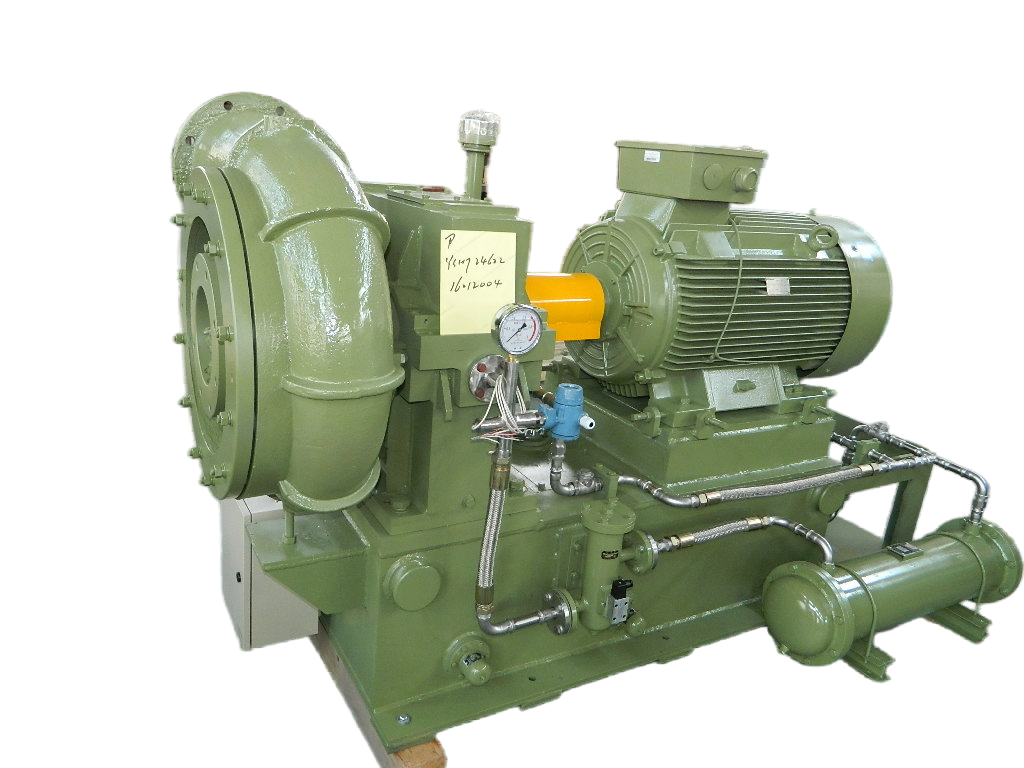

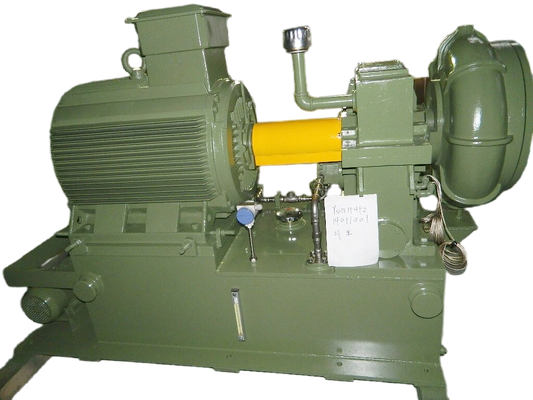

GS450 ((1.5-2.0) 시리즈,방대 적용 가능성,고효율의 원동기,일단계 고속 원심화 폐수 처리 팬 블로어

1, 입구 가이드 베인 장치
9개의 베인으로 구성된 흡입 가이드 베인 장치는 임펠러 앞에 설치되며 그 개방도는 전기 작업자에 의해 제어됩니다. 전기 작업자가 제어판으로부터 4-20mA 신호를 받으면 베인의 개방도를 조정합니다(개방도 값은 전기 작업자의 패널과 제어 화면에 모두 표시됨). 가스가 임펠러로 유입되기 전에 입구 가이드 베인 장치가 작동하여 45-100%의 공기 흐름 조정 기능을 실현합니다.

2,볼류트
안정적인 공압 성능, 고효율 및 모든 다변량 효율을 85%까지 달성하기 위해 가장 적합한 볼류트 러너가 채택되었습니다.




3, 스텝업 박스
헬리컬형 승압기어를 장착하고 있습니다. 확산경화처리를 하여 고속회전 및 긴 수명에 탁월한 성능을 발휘합니다.


Babbitt 금속 표면을 가진 슬라이딩 타입 베어링이 채택되었습니다. 베어링은 샤프트를 지지하고 냉각하기 위해 윤활막을 사용합니다. 낮은 마찰, 높은 안티노크 특성, 안정적인 성능 및 수명이 특징입니다.



4, 고효율 임펠러
3원 혼합 반개방형 임펠러는 3차원 이론에 의해 설계되었습니다. 임펠러 곡선은 시뮬레이션을 위해 반복적으로 선택됩니다.

컴퓨터의 작업 조건이며 실제 가스 흐름에 더 잘 맞습니다. 한편, 원심력으로 인한 베인 변형을 줄이고 효율성 신뢰성을 향상시킵니다.
임펠러와 고속 샤프트에는 고급 연결 유형이 채택되었습니다. 송풍기의 고성능을 보장하기 위해 배송 전에 임펠러 과속 및 동적 균형 테스트가 수행됩니다.
임펠러의 재질은 선택 사항이며, 항공 금속 또는 스테인레스 스틸 또는 관세 요청에 따라 기타 재질을 사용할 수 있습니다.






송풍기 구조

Gs 시리즈 원심 송풍기는 단단 캔틸레버, 축방향 입구 및 급진적 배출 구조를 갖추고 있습니다. 흡입관으로 공기가 들어가고,

입구 필터 설정에서 입구 가이드 베인 장치. 주 구동 모터는 커플 링 및 승압 상자와 연결됩니다. 시작할 때,
승압 기어는 삼원 혼합 반 개방형 임펠러를 구동하여 동력용 가스를 만들고 가스는 베인리스 디퓨저를 통해 배출됩니다.

볼류트 챔버.


GS 시리즈 송풍기 성능 곡선
GS 시리즈 원심 송풍기는 단단 캔틸레버, 축방향 입구 및 급진적 배출 구조를 특징으로 합니다. 흡입관으로 공기가 들어가고,

입구 설정에서 입구 안내 날개 장치. 주 구동 모터는 커플링 및 승압 박스와 연결됩니다. 시작할 때, 승압 장치

3원 혼합 반 개방형 임펠러를 구동하여 동력용 가스를 만들고 가스는 베인리스 디퓨저와 볼류트 챔버를 통해 배출됩니다.

송풍기 제어 시스템

고급 자동화 및 신뢰성

공기 흐름 자동/수동 조정을 실현할 수 있는 전체 실행 프로세스에 대해 자체 튜링 지능형 기기 또는 프로그래밍 가능한 논리 제어(PLC) 및 인간-기계 대화 인터페이스를 사용합니다. GS 시리즈 송풍기 제어 시스템에는 송풍기, 스텝업 박스, 모터, 윤활유 스테이션, 흡입구가 포함됩니다.

필터, 공기 릴리프 조절 밸브, 샤프트 진동, 서지 방지 시스템 등. 그것은 디디탈 디스플레이 터치스크린 제어판을 사용하고 해당 소프트웨어를 통해 전체 제어 및 규제를 처리할 수 있습니다. 한편, 다양한 오류를 기록하고 오류를 지능적으로 진단할 수 있습니다.

실패의 원인을 제시합니다.

자동 제어 시스템의 중추적 구성 요소는 제어 시스템의 정확성, 신뢰성 및 손쉬운 유지 관리를 보장하기 위해 수입된 구성 요소입니다.

원격 모니터

제어 시스템은 측정된 데이터를 인터넷이나 GPRS 이미터를 통해 전송할 수 있습니다. 고객은 당사 웹사이트(http://www.bk.com.cn)에 로그인하여 실행 상태를 모니터링할 수 있습니다. 한편, 당사는 이를 주기적으로 모니터링하여 중요한 모니터링 포인트나 비정상적인 정보를

단문 메시지나 메일을 통해 고객. 이 원격 모니터링 시스템은 송풍기의 안전한 작동을 더욱 보장합니다.



 GS 시리즈 송풍기 프로젝트
