송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | BV5003 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 caseAbout BKW BKW 시리즈 뿌리 송풍기는 BK 시리즈의 디자인을 상속합니다. 그것은 방위의 서비스 기간을 머리말을 붙이고 고압 appli를 가능 |
| 배달 시간: | 5 20 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 80 세트 |
| 유형: | 진공 사럭션, 루츠 형 | 공기 용량: | 1.92-7.38m3/분 |
|---|---|---|---|
| 방출 차등 압력: | -10kpa ~ -50kpa | 모터 파워: | 5.5-7.5/11-15kW |
| 방전 구멍: | DN65 (2.5”) | 냉각 형태: | 공기 |
| 구동 유형: | 운전되고 벨트와 도르래로 연결된 모터 | 무게: | 171 킬로그램 |
| 속도: | 850-2000 RMP | ||
| 강조하다: | 뿌리 유형 진공 펌프,공기 송풍기 펌프 |
||

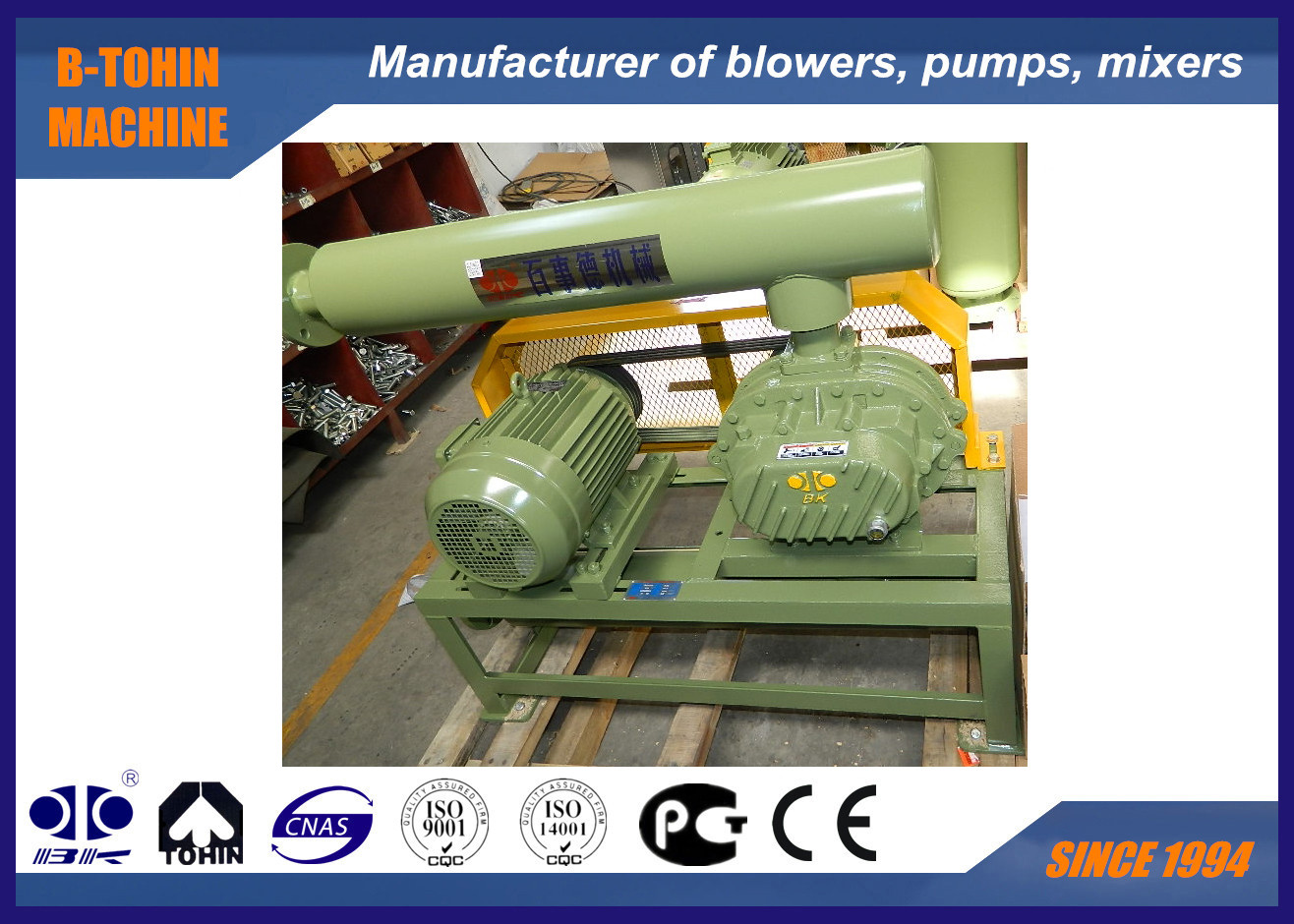

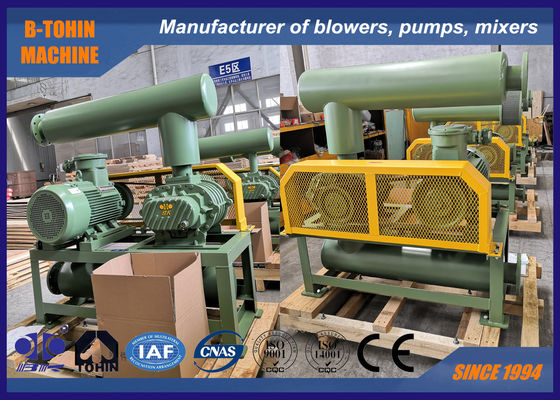

3-로브 루츠 블로어 진공 펌프, 최대 진공 압력 40KP
BK 진공 펌프 정보
BK 진공 펌프는 -10KAP ~ -50KPA 진공 사용을 위한 것입니다. 식품 운반, 야금, 화학 산업 및 전자 코팅에 적용됩니다.
사양
|
모델 |
BV 5003 |
|
공기 용량 |
1.92-7.38m3/분 |
|
배출 차압 |
-10 ~ -50KPA |
|
회전 속도 |
850-2000rpm |
|
모터 유형 |
1.5-7.5KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
모터 브랜드 |
표준: Siemens Beide 또는 Wannan 모터 옵션으로 Siemens 및 ABB 모터 |
|
설치 유형 |
표준: 수평 유형. 옵션으로 수직 유형 사용 가능 |
|
모터 없는 블로어 순중량 |
171kg |
|
포장 크기 대략. |
1.64*0.75*1.6m (길이*너비*높이) |
매개변수 시트
| 모델 | 포트 직경 | 속도 | 흡입 용량 (m3/min) 및 샤프트 동력 (KW) | |||||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | -0.5kgf/cm2 | ||||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | -5000mmH2O | ||||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | -0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV5003 | 65(2.5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 | 1.92 | 3.38 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | 2.52 | 3.97 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | 3.12 | 4.57 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | 3.52 | 4.96 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | 3.93 | 5.36 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | 4.53 | 5.96 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | 4.93 | 6.36 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | 5.54 | 6.95 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | 5.94 | 7.35 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | 6.54 | 7.94 | ||
블로어 패키지 조립 도면
| BV외형 치수 시트 | 단위:mm | |||||||||||||||||
유형 |
포트 직경 |
모터 전력 |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | 무게 (kg) |
| BV5003 | 65(2.5") | 5.5～7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 171 |
| 11～15 | 474 | 538 | ||||||||||||||||
| 표준 부속품essories 포함: 흡입구, 배출구 소음기, 부압 게이지, 베이스, 벨트 커버, 진공 릴리프 밸브, 삼각 벨트. | ||||||||||||||||||
| 위의 무게는 표준 부속품에만 해당하며, 모터는 제외됩니다. | ||||||||||||||||||
표준 공급 범위
1. 블로어 본체
2. 진공 안전 밸브
3. 흡입구 소음기
4. 배출구 소음기
5. 공용 베이스 (벨트 커버 포함)
6. 고무 플렉시블 조인트 및 쇼크 패드
7. 블로어 풀리
8. 압력 게이지
9. 벨트
10. 볼트 및 너트 및 기타 연결 부품
11. 모터
