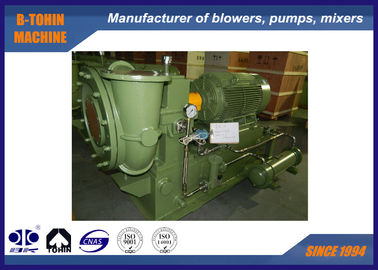

80KPA 단단 원심 송풍기, 산소 공급자, 작은 진동 송풍기

모델 번호

GS100-1.8

배출 차압

80KPA

모터 출력

160KW

공기 용량

100m3/min

모터 유형

380/400/415/440V/6KV/10KV, 3상, 50/60HZ

1. 흡입 안내 날개 장치

• 위치—송풍기 임펠러 앞

  ---

• 기능—송풍기 용량을 45% - 100% 내에서 조절할 뿐만 아니라, 특히 작동 매개변수가 설계 데이터(저온 또는 저압)에서 벗어날 때 조절 범위 내에서 송풍기가 최대 효율에 도달하도록 보장합니다.

  ---

• 조절—송풍기 제어 상자의 터치 스크린을 클릭하여 자동 또는 수동 작동. 자동 작동 시, 흡입 안내 날개는 4-20mA DC 신호를 수신한 후 전기 작동기에 의해 설정 비율로 조절되며, 수동 작동 또는 유지보수 조건에서는 날개가 수동으로 조절됩니다.

2. 성숙한 볼류트 설계

안정적인 공압 성능, 높은 효율, 85%의 다중 변수 효율.

3. 고효율 임펠러

• 임펠러 곡선은 컴퓨터 시뮬레이션을 통해 작업 조건을 반복적으로 선택하고 실제 가스 유량에 더 잘 맞습니다.

  ---

• 항공 알루미늄 합금 또는 스테인리스 스틸로 제작, 개방형 후방 곡선(6도 경사각), 표면 정밀 가공.

4. 승압 기어박스 구조 및 고신뢰성 베어링

• 기어박스는 수평 분할 구조이며, 볼류트 케이싱은 하부 케이싱에 연결되고 상부 케이싱과 분리되어 박스 커버를 분해하는 데 필요한 시간을 단축합니다.

• ---

  고속 샤프트는 단단한 스러스트 디스크 기술을 채택하고, 라인 접촉으로 확인된 고효율 및 저기계적 손실.
• 대형 기어에는 타원형(편심) 베어링을, 고속 기어에는 틸팅 패드 베어링을 채택했습니다.

  ---

• 송풍기 및 기어 샤프트는 열처리된 단조강으로 제작되고 적절하게 연마되었습니다. 모든 수평 임계 속도는 정상 속도의 ±15% 범위 내에 있으며, 비틀림 공진 속도는 운전 속도의 ±10% 범위 내에 있으며, 모든 회전 부품은 동적 균형을 이룹니다.

  ---

• 승압 기어는 일체형 소형 기어 및 회전 샤프트가 있는 평행 축 헬리컬 타입입니다.

• ---

  표면 담금질 단조 합금강으로 제작되고 정밀하게 연마된 기어의 서비스 지수는 최소 1.8입니다.

5. 고정밀 기어 구동

• 더 나은 품질 등급의 기어 채택

  ---

• 기어 정밀 등급은 ISO1328 5~4로 안정화됩니다.

  ---

• 정밀 등급은 3에 도달할 수 있습니다.
• 정밀 등급은 AGMA 또는 DIN 표준과 동일합니다.

6. 임펠러와 고속 샤프트 간의 연결

• 직선 엔드페이스 키(핀) 및 삼각형 샤프트 연결 유형 채택

  ---

• 최대 전달 동력은 3,000kW에 도달합니다.

  ---

• 부품 손상 없이 편리한 조립 및 분해

7. 고성능 씰

• 씰 재질은 부드러운 질감의 합금입니다. (나선형 씰 채택)

  ---

• 안정적인 기능, 긴 서비스 수명

  ---

• 누출 문제 없음

  ---

• 유지보수 비용 저렴, 교체 편리

  ---

• 에너지 소비 감소
