100KPA - 공기 물 처리 송풍기가 150KPA 수직 유형에 의하여 뿌리박습니다

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BK
인증:	ISO9001/ISO14001/CE
모델 번호:	BKD-4000

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	협상 가능
포장 세부 사항:	수출 표준 나무로 되는 케이스
배달 시간:	15 30 작업 일은 순서 총계와 명세에, 달려 있습니다
공급 능력:	한달에 50 세트

상세 제품 설명

유형:	루츠 에어 블로어, 3개 로브, 2단계	공기 용량:	20.82-41.57 m³/분
배출 압력:	100-150KPA	모터 파워:	55-90/110kW
배출 보어:	DN150 (6”)	연결 유형:	벨트와 도르래
애플리케이션::	통기, 역세척, 공기 수송, 수처리, 파이프 청소, 발전소 등에 적용 가능
강조하다:	벨트에 의하여 모는 blowe , 물 처리 송풍기

100KPA - 150KPA Roots 에어 블로워 BKD-4000, 2단, 고압

BKD 소개

BKD 시리즈는 단단 블로워보다 높은 압력을 달성하기 위해 두 개의 BKW 블로워로 구성된 2단 Roots 블로워입니다. 1단과 2단 사이에 중간 냉각 시스템이 있어 2단 블로워로 들어가는 공기 흐름의 표준 온도를 보장하여 우수한 성능을 약속합니다.

사양

모델	BKD-4000
공기 용량	20.82-41.57m³/분
배출 차압	100-150KPA
회전 속도	850-1400rpm
냉각수 용량	70 l/min
모터 유형	55-90/110KW 380/400/415/440V, 3상, 50/60HZ
설치 유형	표준: 수직형
모터 제외 블로워 중량	1280kg
포장 크기 (약)	2.222.55m (길이너비높이)
특징	1. 양쪽 엔드 플레이트의 베어링 수냉식으로 베어링 작동 온도를 낮춥니다. 2. 안정적인 블로워 작동을 위한 중간 냉각기 장착

파라미터 시트

품번	구성 의	포트 직경 (mm)	속도 (rpm)		흡입 용량 (m³/분) 및 샤프트 동력 (KW)				냉각 수
					1.0kgf/cm²		1.2kgf/cm²
					10000mH₂O		12000mH₂O
					0.098Mpa		0.118Mpa
			1단	2단	m³/분	kw	m³/분	kw	L/min
BKD-4000	BKW8016 + BKW7011	150 (6")	850	850	21.07	49.28	20.05	55.99	70
			1000	1000	26.34	57.98	25.32	65.87
			1150	1150	31.62	66.68	30.60	75.75
			1250	1250	35.13	72.48	34.11	82.33
			1400	1400	40.41	81.17	39.39	92.21

품번	구성 의	포트 직경 (mm)	속도 (rpm)		흡입 용량 (m³/분) 및 샤프트 동력 (KW)				냉각 수
					1.4kgf/cm²		1.5kgf/cm²
					14000mH₂O		15000mH₂O
					0.137Mpa		0.147Mpa
			1단	2단	m³/분	kw	m³/분	kw	L/min
BKD-4000	BKW8016 + BKW7011	150 (6")	850	850	19.62	61.95	19.10	62.93	70
			1000	1000	24.90	72.88	24.37	74.03
			1150	1150	30.17	83.81	29.65	85.14
			1250	1250	33.69	91.10	33.16	92.54
			1400	1400	38.97	102.03	38.44	103.60

공기 흐름 및 냉각 시스템

블로워 패키지 조립 도면

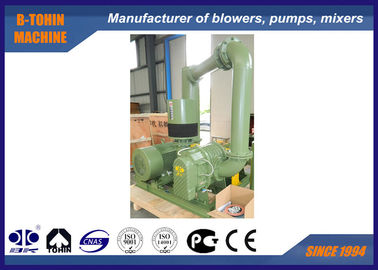

100KPA - 공기 물 처리 송풍기가 150KPA 수직 유형에 의하여 뿌리박습니다 1

표준 공급 범위

1. 블로워 본체 1
2. 블로워 본체 2
3. 압력 해제 밸브
4. 체크 밸브
5. 흡입 소음기 (에어 필터 포함)
6. 배출 소음기
7. 공용 베이스 (벨트 커버 포함)
8. 고무 유연 조인트 및 충격 패드
9. 풀리
10. 압력 게이지
11. 벨트
12. 볼트, 너트 및 기타 연결 부품
13. 모터
14. 중간 냉각기
