공기 송풍기 2단계 DN200의 뿌리 로브 송풍기가 고압에 의하여 뿌리박습니다

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BK
인증:	ISO9001/ISO14001/CE
모델 번호:	BKD-5000

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	협상 가능
포장 세부 사항:	수출 표준 나무로 되는 케이스
배달 시간:	15 30 작업 일은 순서 총계와 명세에, 달려 있습니다
공급 능력:	한달에 50 세트

상세 제품 설명

유형:	루츠 에어 블로어, 3개 로브, 2단계	공기 용량:	31.97-62.99 m³/분
배출 압력:	100-150KPA	모터 파워:	75-200 kW
배출 보어:	DN200(8")	연결 유형:	벨트와 도르래
애플리케이션::	통기, 역세척, 공기 수송, 수처리, 파이프 청소, 발전소 등에 적용 가능	냉각방식:	물과 중간 쿨러
강조하다:	벨트에 의하여 모는 blowe , 물 처리 송풍기

고압 루츠 에어 블로워, 2단, DN200, 루츠 로브 블로워

BKD 소개

BKD 시리즈는 2단 루츠 블로워입니다. 더 높은 압력을 얻기 위해 두 개의 BKW 블로워로 구성됩니다. 1단과 2단 사이에 설치된 중간 냉각 시스템은 2단 블로워로 들어가는 공기 흐름의 표준 온도를 유지하여 우수한 성능을 보장합니다.

사양

모델	BKD-5000
공기 용량	31.97-62.99m³/min
배출 차압	100-150KPA
회전 속도	850-1400rpm
냉각수 용량	90 l/min
모터 종류	75-200KW 380/400/415/440V, 3상, 50/60HZ
설치 유형	표준: 수직형
모터 제외 블로워 중량	1900kg
포장 크기 (약)	2.52.43.2m (길이너비높이)
특징	1. 양쪽 엔드 플레이트의 베어링 수냉식으로 베어링 작동 온도를 낮춥니다. 2. 중간 냉각기 장착으로 온도 상승 용이

파라미터 시트

품번	속도 (rpm)		흡입 용량 (m3/min) 및 샤프트 동력 (KW)								냉각 수
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰ단	Ⅱ단	m³/min	kw	m³/min	kw	m³/min	kw	m³/min	kw	L/min
BKD-5000 배출구 직경: 200 (8") 구성: BKW8024 + BKW8016	850	850	32.23	77.31	30.76	87.89	30.07	93.06	29.44	94.45	90
	1000	1000	40.15	90.96	38.67	103.40	37.98	109.49	37.35	111.10
	1150	1150	48.06	104.60	46.58	118.91	45.90	125.91	45.26	127.80
	1250	1250	53.34	113.69	51.86	129.25	51.17	136.86	50.54	138.90
	1400	1400	61.25	127.34	59.77	144.75	59.09	153.28	58.45	155.60

공기 흐름 및 냉각 시스템

블로워 패키지 조립 도면

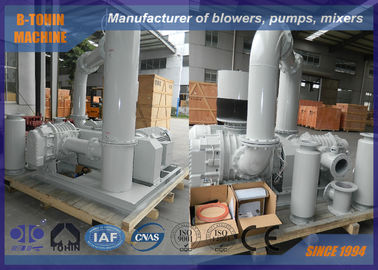

공기 송풍기 2단계 DN200의 뿌리 로브 송풍기가 고압에 의하여 뿌리박습니다 1

표준 공급 범위

1. 1단 블로워
2. 2단 블로워
3. 압력 방출 밸브
4. 체크 밸브
5. 흡입 소음기 (에어 필터 포함)
6. 배출 소음기
7. 공용 베이스 (벨트 커버 포함)
8. 고무 유연 조인트 및 충격 패드
9. 풀리
10. 압력 게이지
11. 벨트
12. 볼트, 너트 및 기타 연결 부품
13. 모터
14. 중간 냉각기
