발전소를 위한 압축기가 2개의 단계 뿌리 공기 송풍기에 의하여, 고압 뿌리박습니다

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	BK
인증:	ISO9001/ISO14001/CE
모델 번호:	BKD-7000

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	협상 가능
포장 세부 사항:	수출 표준 나무로 되는 케이스
배달 시간:	15 30 작업 일은 순서 총계와 명세에, 달려 있습니다
공급 능력:	한달에 10 세트

상세 제품 설명

공기 용량:	80.60-150.88m3/분	방출 압력:	100-150KPA
모터 전력:	160-200/220-250/280-400kW	방전 구멍:	DN300 (12”)
연결 유형:	벨트와 도르래	적용::	통기, 역세척, 공기 수송, 수처리, 파이프 청소, 발전소 등에 적용 가능
색상:	RAL6011	구성:	BKW10034 + BKW10027
강조하다:	뿌리 작풍 송풍기 , 물 처리 송풍기

150KPA 루츠 에어 송풍기, 2단, DN300, 2단 루츠 에어 송풍기

BKD 정보

BKD 시리즈는 2단 루츠 송풍기입니다. 1단과 2단 송풍기 사이에 중간 냉각 시스템이 설치되어 1단 송풍기에서 배출되는 공기의 온도를 냉각합니다. 그러면 2단 송풍기로 들어가는 공기의 온도가 정상으로 유지되어 송풍기가 손상되지 않습니다. 2단 압축을 통해 BKD 송풍기는 최대 150KPA의 압력에 도달할 수 있습니다.

사양

모델	BKD-7000
공기 용량	80.6-150.88m³/min
배출 차압	100-150KPA
회전 속도	850-1400rpm
냉각수량	160 l/min
모터 유형	160-200/220-250/280-400KW 380/400/415/440V, 3상, 50/60HZ
모터 브랜드	표준: 지멘스 바이드 또는 완난 모터 선택 사양: 지멘스 및 ABB 모터
설치 유형	표준: 수직형
모터 없는 송풍기 순중량	4500kg
포장 크기(약)	3.753.453.25m (길이너비높이)
특징	1. 양쪽 엔드 플레이트의 베어링에 대한 수냉각은 베어링의 작동 온도를 낮춥니다. 2. 온도 상승을 용이하게 하기 위해 중간 냉각기 장착

매개변수 시트

모델	회전 속도 (rpm)		입구 용량 (m3/min) 및 샤프트 동력 (KW)								냉각 물
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	송풍기Ⅰ	송풍기Ⅱ	m³/min	kw	m³/min	kw	m³/min	kw	m³/min	kw	L/min
BKD-7000 출구 직경: DN300(12")	850	850	79.90	175.20	77.20	199.30	75.87	220.60	74.77	232.60	160
	1000	1000	98.20	206.10	95.41	234.50	94.07	259.90	92.98	273.60
	1100	1100	110.30	226.70	107.50	257.90	106.20	285.40	105.10	301.00
	1250	1250	128.50	257.60	125.80	293.10	124.40	324.30	123.30	342.00
	1400	1400	146.80	288.50	144.0	328.30	142.60	363.30	141.50	383.10

기류 및 냉각 시스템

송풍기 패키지 조립 도면

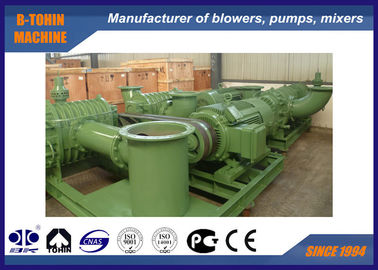

발전소를 위한 압축기가 2개의 단계 뿌리 공기 송풍기에 의하여, 고압 뿌리박습니다 1

범위의 표준 공급

1. 1단 송풍기
2. 2단 송풍기
3. 릴리프 밸브
4. 체크 밸브
5. 입구 머플러(에어 필터 포함)
6. 출구 머플러
7. 공용 베이스(벨트 커버 포함)
8. 고무 플렉시블 조인트 및 쇼크 패드
9. 풀리
10. 압력 게이지
11. V 벨트
12. 볼트 및 너트 및 기타 연결 부품
13. 모터
14. 중간 냉각기
