송풍기의 각종 종류의 직업적인 제조자

 |
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | YU-EG100 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 공급 능력: | 달 당 20 세트 |
| 용량: | 4.29-9.81m³/분 | 배출 차압: | 10-70kpa |
|---|---|---|---|
| 보어 크기: | DN100(4”) | 냉각 유형: | 물 |
| 연결 유형: | 운전된 벨트 | 벨트와 도르래: | 바이오가스, 폐가스, 폭발성 매체 운반 |
| 모터 파워: | 4-7.5/11-15KW | 기초 볼트: | 4-M12*220 |
| 무게: | 255kg | ||
| 강조하다: | 매립식 쓰레기 처리 가스 송풍기,천연 가스 송풍기 |
||

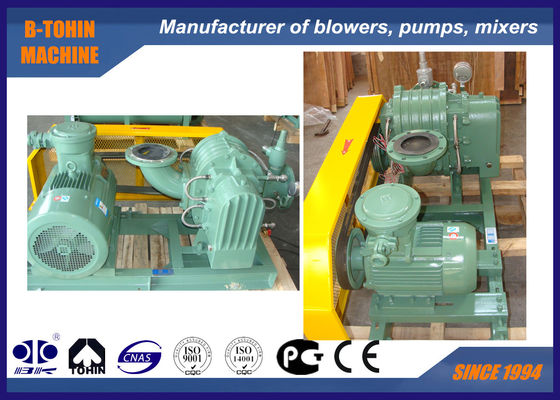

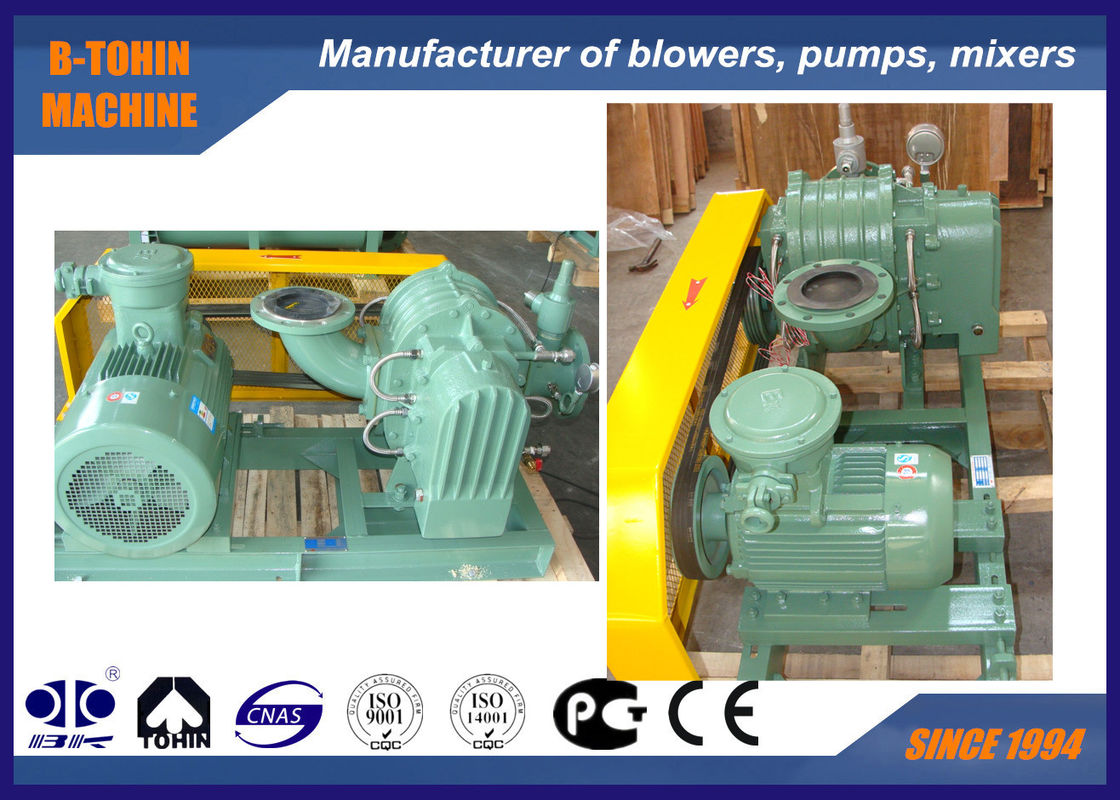

Lobe 바이오가스 송풍기, 알칼리 및 바이오 가스 사용 루츠 송풍기, 방폭형
특징
1. 컴팩트한 구조, 입구 및 출구가 동일한 구조로 다양한 설치 유형
2. 임펠러와 샤프트는 전체 부품으로 주조되어 부드럽게 작동합니다.
3. 과열로부터 베어링을 보호하기 위해 수냉 구조를 채택했습니다.
4. 모든 유로 부품은 특수 코팅(PTFE)으로 분사되어 내식성이 우수합니다.
5. 송풍기는 산, 알칼리 및 기타 부식성 가스의 특수 매체에 적용하도록 설계되었습니다.
사양
|
모델 |
YU-EG100 |
|
공기 용량 |
4.29-9.81m3/min |
|
배출 차압 |
10-70KPA |
|
회전 속도 |
1000-1600rpm |
|
냉각수량 |
10 l/min |
|
모터 유형 |
4-7.5/11-15KW 380/400/415/440V, 3PHASES, 50/60HZ, 방폭형 모터 |
|
모터 브랜드 |
표준: Siemens Beide 또는 Wannan 모터 옵션으로 Siemens 및 ABB 모터 |
|
설치 유형 |
표준: 수직형 |
|
모터 없는 송풍기 순중량 |
255kg |
|
포장 크기 약. |
1.9*1.2*1.35m (길이*너비*높이) |
매개변수 시트
| 모델 | 포트 직경 | 입구 용량 (m3/min) 및 다양한 압력 하에서의 샤프트 동력 (kW) | 냉각 | ||||||||||||||
| 속도 rmp | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm3 | 0.6kgf/cm4 | 0.7kgf/cm5 | 물 | |||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH3O | 6000mmH4O | 7000mmH5O | (l/min) | ||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | |||||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG100 | 100(4") | 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.47 | 5.19 | 4.50 | 6.39 | 4.29 | 7.58 | 10 | ||
| 1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | 5.52 | 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | |||
| 1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | 6.19 | 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | |||
| 1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | 6.87 | 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | |||
| 1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | 7.88 | 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | |||
| 1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | 8.56 | 10.22 | 8.35 | 12.13 | 8.14 | 13.68 | |||
송풍기 본체 구조
송풍기 패키지 조립 도면
범위의 표준 공급
1. 샤프트 송풍기
2. 진공 압력 릴리프 밸브
3. 체크 밸브
4. 입구 소음기(필터 포함)
5. 배출 소음기
6. 공용 베이스(벨트 커버 포함)
7. 고무 플렉시블 조인트 및 쇼크 패드
8. 풀리
9. 압력 게이지
10. 벨트
11. 볼트, 너트 및 기타 연결 부품
12. 모터
