송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | YU-EG150 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 공급 능력: | 달 당 20 세트 |
| 용량: | 13.81-29.26m3/분 | 배출 차압: | 10-70kpa |
|---|---|---|---|
| 보어 크기: | DN150 (6”) | 냉각방식: | 물 |
| 연결 유형: | 운전된 벨트 | 벨트와 도르래: | 바이오가스, 폐가스, 폭발성 매체 운반 |
| 속도: | 850~1400 회전 | 샤프트 파워: | 4.57~33.92KW |
| 냉각수: | 15개 Ｌ / 분 | 모터 파워: | 11-22/30/37-45/55-75KW |
| 기초 볼트: | 4-M16*400 | 무게: | 530kg |
| 강조하다: | 천연 가스 송풍기,뿌리 회전하는 로브 송풍기 |
||

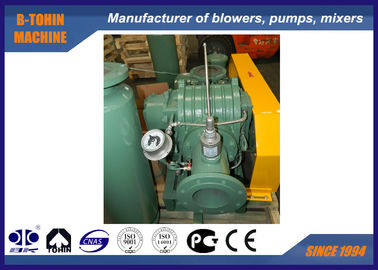

로터리 바이오가스 블로어, 폐기물 및 연화성 가스 블로어, 뿌리형 가스 블로어
YU-EG에 대해
설립된 이후 B-Tohin는 첨단 기술과 장비를 수입하고 끊임없이 새로운 제품을 개발했습니다.YU-EG 타입의 블로어는 껍질과 로터에 특별한 반독성 물질을 가미한 새로운 종류의 제품입니다.바이오 가스 및 폐가스 같은 특수 가스 공급에 적용됩니다.
사양
|
모델 |
YU-EG150 |
|
공기 용량 |
130.81-29.26m3/분 |
|
배열차압 |
10-70KPA |
|
회전속도 |
850~1400회속 |
|
냉각용수 부피 |
15l/min |
|
모터 타입 |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, 폭발 방지형 모터 |
|
설비 유형 |
표준: 수직형 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
530kg |
|
패키지 크기 대략 |
2.0*1.4*1.65m (길이* 너비*높이) |
파라미터 시트
| 모델 |
포트 디아 (mm) |
입수 용량 (m3/min) 및 다양한 압력 아래 셰프트 전력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 ((6") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | |||
| 모델 |
포트 디아 (mm) |
입수 용량 (m3/min) 및 다양한 압력 아래 셰프트 전력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 ((6") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
| 1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
| 1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
| 1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
| 1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | |||||
재료 목록
|
- 아니 |
부분 이름 |
큐티 |
재료 |
|
- 아니 |
부분 이름 |
큐티 |
재료 |
|
1 |
실린더 |
1 |
HT200 |
|
17 |
도블 핀 구멍 |
4 |
|
|
2 |
드라이브 끝판 |
1 |
HT200 |
|
18 |
기어 끝판 |
1 |
HT200 |
|
3 |
냉각 시스템 |
|
|
|
19 |
기름 던지기 |
2 |
45# |
|
4 |
지방 톱니 |
4 |
구리 |
|
20 |
둥근 견과류 |
2 |
45# |
|
5 |
가스 밀폐 |
8 |
PTFE |
|
21 |
오일 밀봉 |
2 |
FPM |
|
6 |
오일 밀봉 |
4 |
FPM |
|
22 |
오 링 |
2 |
FPM |
|
7 |
드라이브 릴러 |
1 |
QT500 |
|
23 |
내부 굽기 기구 |
2 |
20CrMnTi |
|
8 |
오 링 |
8 |
FPM |
|
24 |
클램프 견과류 |
2 |
45# |
|
9 |
오일 밀봉 |
1 |
FPM |
|
25 |
오른쪽 목걸이 |
2 |
45# |
|
10 |
류류 |
2 |
GCr15 |
|
26 |
오일 탱크 덮개 |
1 |
HT200 |
|
11 |
열쇠 |
1 |
45# |
|
27 |
오일 레벨 측정기 |
1 |
소금 |
|
12 |
드라이브 림펠러 커버 |
1 |
45# |
|
28 |
나비 스프링 |
2 |
65Mn |
|
13 |
점프 링 |
2 |
65Mn |
|
29 |
세탁기를 멈춰 |
2 |
Q235 |
|
14 |
원동 휠퍼 |
|
QT500 |
|
30 |
자석 플러그 |
1 |
|
|
15 |
구동 스펠러 커버 |
1 |
45# |
|
31 |
류류 |
2 |
GCr15 |
|
16 |
오 링 |
2 |
FPM |
|
32 |
셰프 수갑 |
4 |
45# |
블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 셰프트 블로어
2진공 압력 완화 밸브
3. 체크 밸브
4. 입구 소음 차단기 (필터)
5. 방출 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 롤리
9. 압력 측정기
10벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 모터
