송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | YU-EG200 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 공급 능력: | 달 당 20 세트 |
| 용량: | 20.64-45.47m3/분 | 배출 차압: | 10-70kpa |
|---|---|---|---|
| 보어 크기: | DN200(8") | 냉각방식: | 물 |
| 연결 유형: | 운전된 벨트 | 벨트와 도르래: | 바이오가스, 폐가스, 폭발성 매체 운반 |
| 모터 파워: | 11-90KW | 기초 볼트: | 6-M16*400 |
| 무게: | 850KG | 냉각수: | 20L/분 |
| 속도: | 850~1400 회전 | ||
| 강조하다: | 천연 가스 송풍기,뿌리 회전하는 로브 송풍기 |
||

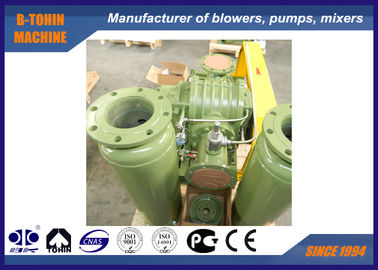

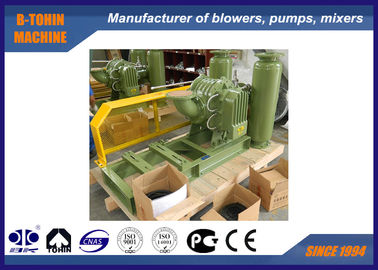

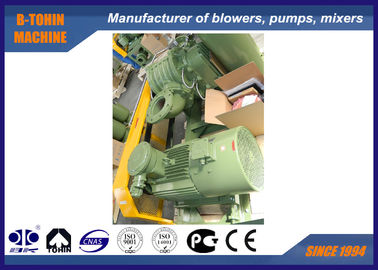

회전식 바이오가스 블로워, 폐가스 및 가연성 가스 블로워, 루츠 타입 가스 블로워
YU-EG 소개
설립 이래 B-Tohin은 선진 기술과 장비를 도입하고 끊임없이 신제품을 개발해 왔습니다. 루츠 블로워 산업에서의 다년간의 경험을 바탕으로 B-Tohin은 새로운 제품인 YU-EG 루츠 블로워를 개발했습니다. 이 제품은 내부 과전류 부품에 내식성 PTFE 코팅이 되어 있습니다. 바이오가스, 산성 가스, 알칼리 가스 및 기타 폐가스와 같은 특수 가스 전달에 적용 가능합니다.
사양
|
모델 |
YU-EG200 |
|
공기 용량 |
20.64-45.47m3/분 |
|
배출 차압 |
10-70KPA |
|
회전 속도 |
850-1400rpm |
|
냉각수 용량 |
20 l/min |
|
모터 유형 |
11-90KW 380/400/415/440V, 3상, 50/60HZ, 방폭형 모터 |
|
설치 유형 |
표준: 수직형 |
|
모터 제외 블로워 중량 |
850kg |
|
포장 크기 (대략) |
2.15*1.6*1.7m (길이*너비*높이) |
파라미터 시트
| 모델 |
포트 직경 (mm) |
다양한 압력 하에서의 흡입 용량 (m3/min) 및 샤프트 동력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
|
YU-EG 200 |
200(8") | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
| 1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
| 1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | |||
| 1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
| 1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | |||
| 모델 |
포트 직경 (mm) |
다양한 압력 하에서의 흡입 용량 (m3/min) 및 샤프트 동력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
|
YU-EG 200 |
200(8") | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
| 1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
| 1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | |||||
| 1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
| 1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 | |||||
자재 목록
|
No. |
부품명 |
수량 |
재질 |
|
No. |
부품명 |
수량 |
재질 |
|
1 |
실린더 |
1 |
HT200 |
|
17 |
핀 구멍 |
4 |
|
|
2 |
구동측 엔드 플레이트 |
1 |
HT200 |
|
18 |
기어 엔드 플레이트 |
1 |
HT200 |
|
3 |
냉각 시스템 |
|
|
|
19 |
그리스 스로어 |
2 |
45# |
|
4 |
그리스 니플 |
4 |
구리 |
|
20 |
라운드 너트 |
2 |
45# |
|
5 |
가스 씰 |
8 |
PTFE |
|
21 |
오일 씰 |
2 |
FPM |
|
6 |
오일 씰 |
4 |
FPM |
|
22 |
O-링 |
2 |
FPM |
|
7 |
구동 임펠러 |
1 |
QT500 |
|
23 |
내부 베벨 기어 |
2 |
20CrMnTi |
|
8 |
O-링 |
8 |
FPM |
|
24 |
클램프 너트 |
2 |
45# |
|
9 |
오일 씰 |
1 |
FPM |
|
25 |
우측 칼라 |
2 |
45# |
|
10 |
베어링 |
2 |
GCr15 |
|
26 |
오일 탱크 커버 |
1 |
HT200 |
|
11 |
키 |
1 |
45# |
|
27 |
오일 레벨 게이지 |
1 |
수지 |
|
12 |
구동 임펠러 커버 |
1 |
45# |
|
28 |
버터플라이 스프링 |
2 |
65Mn |
|
13 |
점프 링 |
2 |
65Mn |
|
29 |
스톱 와셔 |
2 |
Q235 |
|
14 |
구동 임펠러 |
|
QT500 |
|
30 |
자석 플러그 |
1 |
|
|
15 |
구동 임펠러 커버 |
1 |
45# |
|
31 |
베어링 |
2 |
GCr15 |
|
16 |
O-링 |
2 |
FPM |
|
32 |
샤프트 슬리브 |
4 |
45# |
블로워 패키지 조립도
표준 공급 범위
1. 샤프트 블로워
2. 진공 압력 릴리프 밸브
3. 체크 밸브
4. 스테인리스 스틸 흡입 소음기 (필터 포함)
5. 스테인리스 스틸 배출 소음기
6. 공용 베이스 (벨트 커버 포함)
7. 스테인리스 스틸 플렉시블 조인트 및 충격 패드
8. 풀리
9. 압력계
10. 벨트
11. 볼트, 너트 및 기타 연결 부품
12. 모터
